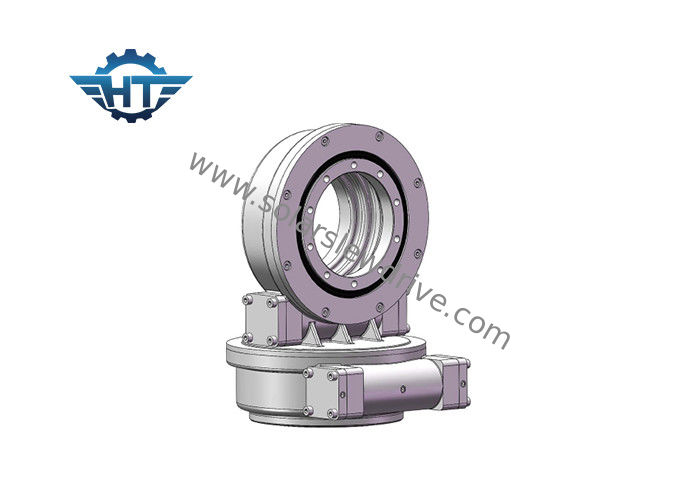

จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE7" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SDE7 |
|---|---|---|---|
| อัตราทดเกียร์: | 57: 1 | แรงบิดเอาต์พุต: | 0.8 kNm |
| โฮลดิ้งแรงบิด: | 6 กิโลนิวตัน | แรงบิดเอียง: | 9.2 กิโลนิวตัน |
| สถานที่กำเนิด: | ประเทศจีน | ชื่อแบรนด์: | Hangtuo |
| แสงสูง: | มอเตอร์ไดรฟ์หนอน,worm drive motor |
||
SDE ชุด slewing ไดรฟ์ของเราส่วนใหญ่ใช้สำหรับ PV, STP, CSP ระบบติดตามแสงอาทิตย์
ไดรฟ์แกว่งชนิดอื่น ๆ ของเราถูกนำมาใช้อย่างกว้างขวางสำหรับงานก่อสร้างเช่นเครนรถบรรทุก manlifts สแครชเครื่องจักรพอร์ตรถยนต์ระบบโมดูลาร์ระบบพลังงานลมขนาดเล็กและการสื่อสารผ่านดาวเทียมเครื่องขนถ่ายภาระหนัก ความต้องการ, เครนเรือยอชท์, เครื่องผสมปูนซีเมนต์, รถขุด, ฯลฯ นอกจากนี้เรายังสามารถให้บริการหลายขนาดของไดรฟ์แกว่งและแกว่ง berarings, มอเตอร์ไฮดรอลิกและมอเตอร์กระแสตรงเพื่อให้เข้ากับไดรฟ์แกว่งผลิตภัณฑ์ได้ถูกส่งออกไปทั่วโลก
คุณสมบัติ
1. ช่วงเวลาการพลิกคว่ำที่แข็งแกร่งขึ้นอยู่กับแหวนแกว่ง
2. ใช้เวิร์มตัวห่อหุ้ม
3. ขับโหลดให้ใหญ่ขึ้นสำหรับการใช้หน้าสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ดีขึ้น
คำแนะนำในการติดตั้ง
การติดตั้งแนวนอนและการติดตั้งแนวตั้งดูภาพด้านล่าง
ไดรฟ์พ่วงแบบเลื่อนเดี่ยวสามารถบรรลุระบบไดรฟ์แกว่งสองแกน
หนึ่งไดรฟ์แกว่งคู่แกนสามารถบรรลุระบบไดรฟ์แกว่งสองแกน
ไดรฟ์แกว่งหนึ่งตัวพร้อมตัวกระตุ้นเชิงเส้นหนึ่งตัวยังสามารถบรรลุไดรฟ์แกว่งสองแกนได้
แผนภูมิประสิทธิภาพของ SDE Slewing Drive
| แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | แม่นยำสูง (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
หมายเหตุ: ขนาดและพารามิเตอร์ข้างต้นอาจมีการปรับปรุงหรือปรับเปลี่ยนสำหรับขนาดและพารามิเตอร์โดยละเอียดเพิ่มเติมโปรดดูภาพวาดการขายของเรา
การบรรจุและการขนส่งของเรา
ไดรฟ์ที่ถูกเหวี่ยงทั้งหมดจะเต็มไปด้วยกล่องไม้ที่ปราศจากการรมควัน
สนับสนุนการขนส่งทางทะเล, การขนส่งทางอากาศ, การขนส่งทางถนน, ด่วนเช่น tnt, dhl, อัพ, ems, fedex, ฯลฯ สำหรับตัวอย่างและการขนส่งสินค้าขนาดเล็กของ
