จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE12" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SDE12 |
|---|---|---|---|
| ชนิด: | หนอนและ Wormwheel | การประกัน: | 3 ปี |
| OEM: | ที่มีจำหน่าย | การสนับสนุนทางเทคนิค: | ชีวิตทั้งชีวิต |
| ใบสมัคร: | ระบบติดตามดวงอาทิตย์ | อัตราส่วน: | 78 |
| สี: | ขึ้นอยู่กับรหัส RAL | ทำงานชั่วคราว: | -30 ～ + 120 Celsius |
| แสงสูง: | ไดรฟ์แหวนแกว่ง,ไดรฟ์แกว่งขนาดเล็ก |
||

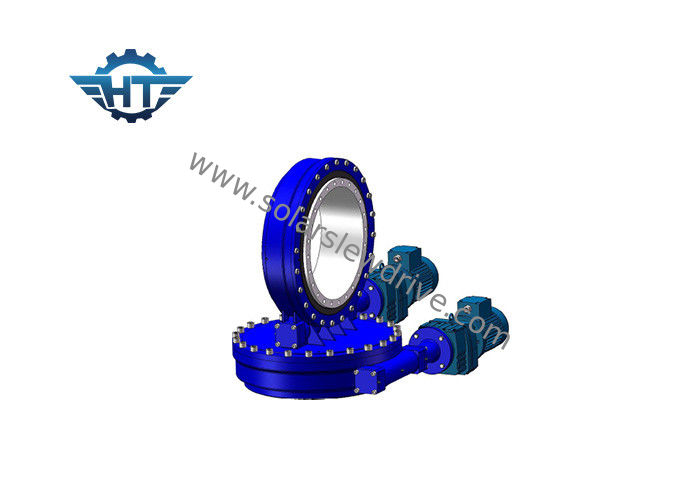

อัตราทดเกียร์ 78/1 SDE 12 แกนคู่เลื่อนไดรฟ์แกนสำหรับระบบพลังงานแสงอาทิตย์แกนคู่
ไดรฟ์แบบเลื่อนสองแกน (ชนิด SDE) - ตัวติดตามพลังงานแสงอาทิตย์แบบเลื่อนไดรฟ์
การออกแบบซีรีย์ SDE นั้นดูดซับข้อดีของ VE และ SEทิศทาง Azimuth และ Elevation 3D หมุนในเวลาเดียวกัน
แอปพลิเคชันการแกว่งที่ใช้กันทั่วไปสำหรับไดรฟ์แกว่งแบบสองแกนคือตัวติดตามแสงอาทิตย์แบบสองแกนเช่น heliostats และ photovoltaics เข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์แอปพลิเคชันอื่น ๆ รวมถึงลิฟท์ยานยนต์ตัวระบุตำแหน่งแขนหุ่นยนต์และอุปกรณ์เวที
ข้อมูลจำเพาะ
ขนาดแบบจำลองพื้นฐานของเราให้ประสิทธิภาพตั้งแต่ 1,500 Nm ถึง 11,200 Nm ของแรงบิดในการถือ, 100Nm ถึง 20,000 Nm ของแรงบิดออก, 5,000 Nm ถึง 89,000 Nm ของแรงบิดเอียง, และอัตราส่วนการลดเกียร์ 30: 1 ถึง 150: 1โดยแนบกระปุกเกียร์ดาวเคราะห์อัตราส่วนเกียร์อาจจะสูงขึ้นไดรฟ์สามารถติดตั้งในแนวนอนแนวตั้งหรือรวมกันหลายแกน
ความเชื่อถือได้
ไดรฟ์แกว่งสองแกน SDE ของเรามั่นใจได้ว่าจะมีอายุการใช้งานยาวนานถึง 30 ปีในตำแหน่ง 3D ที่แม่นยำไดรฟ์ SDE สร้างโซลูชันที่มีประสิทธิภาพและเชื่อถือได้ในไดรฟ์เดียวเรามีคุณสมบัติส่วนประกอบและวัตถุดิบทั้งหมดของเราโดยใช้มาตรฐานที่กำหนดโดย ISO 9001, การรับรอง CE เพื่อเพิ่มอายุการใช้งานของฟิลด์
ประสิทธิภาพ
ไดรฟ์ที่เลื่อนของเราใช้เทคโนโลยีหนอนนาฬิกาทรายที่ได้รับสิทธิบัตรเพื่อให้การควบคุมและสนับสนุนการเคลื่อนไหวสูงสุดเฟืองตัวหนอนของเรามีส่วนร่วม 5 ถึง 11 ฟันที่ระยะพิทช์ของเฟืองวงแหวนจากสกรูนาฬิกาทรายซึ่งมีความแข็งแรงของฟันมากกว่าเวิร์มมาตรฐานทำให้กล่องเกียร์มีเสถียรภาพและความแข็งแรงมากขึ้นเรียนรู้เพิ่มเติมเกี่ยวกับเทคโนโลยีนาฬิกาทราย
โดยการใช้เวิร์มนาฬิกาทรายไดรฟ์มีคุณสมบัติดังต่อไปนี้:
1) แรงบิดออกที่สูงขึ้นและโหลดโฮลดิ้ง
2) การติดตามความแม่นยำสูงสุด
3) ความต้านทานการกัดกร่อนที่แข็งแกร่งและปิดผนึกที่มีประสิทธิภาพ
ไดรฟ์แกว่งคู่แกนของเรามีการระบุไว้ในเบลโลw สำหรับขนาดและพารามิเตอร์โดยละเอียดเพิ่มเติมโปรดดูภาพวาดการขายของเรา
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | แม่นยำสูง (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
วิธีการเลือกขนาดที่เหมาะสมของไดรฟ์แกว่ง?
การเลือกขนาดที่เหมาะสมของไดรฟ์แกว่งเพื่อหลีกเลี่ยงไม่เพียง แต่การขาดประสิทธิภาพหรือประสิทธิภาพส่วนเกินนั้นมีบทบาทสำคัญในการบรรลุโซลูชั่นที่คุ้มค่า
โปรดให้ข้อมูลต่อไปนี้เพื่อเลือกไดรฟ์แกว่งที่เหมาะสม:
1. แอปพลิเคชัน
2. การส่งออก toque ที่จำเป็นหากคุณยังไม่ทราบข้อมูลที่ชัดเจนเพียงแค่บอกโหลดเช่นน้ำหนักของแผงควบคุมและตัวยึดสำหรับติดตั้งบนไดรฟ์แกว่งของเรา
3. ขนาดของโหลดและลมที่ใหญ่ที่สุดในพื้นที่ของคุณในช่วง 10 ปีที่ผ่านมาซึ่งใช้ในการคำนวณว่าไดรฟ์ที่เราแนะนำสามารถรับภาระ maxium ได้หรือไม่เมื่อมีลมขนาดใหญ่เข้ามา
4. ความเร็วเอาต์พุตที่คุณต้องการซึ่งจะช่วยให้เราแนะนำมอเตอร์ที่เหมาะสมสำหรับคุณ
5. ข้อมูลอื่น ๆ เช่นฟันเฟืองความต้องการเกรด IP ฯลฯ
