จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE7" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo, QT | แบบ: | แกนคู่ 7 นิ้ว |
|---|---|---|---|
| โฮลดิ้งแรงบิด: | 13.5 kNm | แรงบิดเอียง: | 13.2 kNm |
| อย่างมีประสิทธิภาพ: | 40% | โหลดตามแนวแกน: | 34 kN |
| โหลดเรเดียล: | 58 kN | สี: | ขึ้นอยู่กับรหัส RAL |
| แสงสูง: | ไดรฟ์แหวนแกว่ง,มอเตอร์ไดรฟ์หนอน |
||

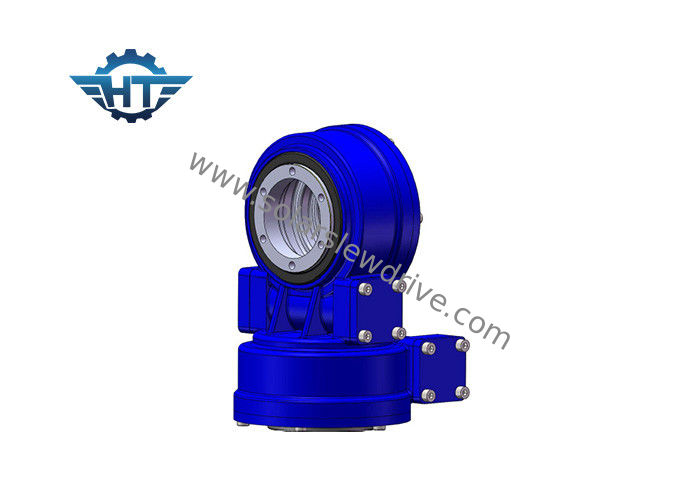

ล้อหนอนและหนอนล้อ SDE7 แกนหมุนสองจังหวะพร้อมมอเตอร์เกียร์ดาวเคราะห์ 24 VDC
เลื่อนไดรฟ์สำหรับตัวติดตามแสงอาทิตย์แบบสองแกน
ตัวติดตามแสงอาทิตย์สามารถแบ่งออกเป็นตัวติดตามแกนเดี่ยวและตัวติดตามสองแกนโดยคำนึงถึงลักษณะทางกลเนื่องจากระบบสองแกนสามารถรับการติดตามดวงอาทิตย์ได้ดีที่สุดพวกเขาจึงได้รับความนิยมมากขึ้นในเทคโนโลยีพลังงานแสงอาทิตย์เข้มข้นทุกประเภทยกเว้นระบบแบบรางน้ำ
เรามีมอเตอร์ไฮดรอลิกและมอเตอร์ไฟฟ้าสำหรับไดรฟ์ฆ่าตามสภาพการทำงานที่แตกต่างกันข้อมูลรายละเอียดดังต่อไปนี้:
มอเตอร์เกียร์ไฟฟ้า
| ข้อมูลมอเตอร์ | ข้อมูลดาวเคราะห์ | ||
| แรงดันไฟฟ้า | 24VDC | อัตราส่วน | 398: 1 |
| จัดอันดับปัจจุบัน | 1.3A | แรงบิดออก | 43Nm |
| ความเร็วที่กำหนด | 800Rpm | ความเร็วเอาต์พุต | 2Rpm |
| ระดับการป้องกัน | IP55 / 65/66 | สัญญาณรบกวน | <60dB |
มอเตอร์เกียร์ไฮโดรลิค
คำศัพท์ของพารามิเตอร์หลัก
แรงบิดขณะโมเมนต์เอียง: แรงบิดคือโหลดคูณด้วยระยะห่างระหว่างตำแหน่งของโหลดและศูนย์กลางของแบริ่งแกว่งหากแรงบิดที่เกิดขึ้นจากโหลดและระยะทางมากกว่าแรงบิดโมเมนต์การเอียงที่กำหนดไว้ไดร์ฟการแกว่งจะหยุดทำงาน
โหลดรัศมี: โหลดแนวตั้งไปยังแกนของแบริ่งการแกว่ง
โหลดแกน: โหลดขนานกับแกนของตลับลูกปืนกาบแกว่ง
แรงบิดโฮลดิ้ง:เป็นแรงบิดย้อนกลับเมื่อไดรฟ์หมุนกลับด้านและชิ้นส่วนไม่เสียหายแรงบิดสูงสุดที่ทำได้เรียกว่าการถือแรงบิด
ล็อคตัวเอง: เมื่อโหลดแล้วระบบขับเคลื่อนแบบแกว่งจะไม่สามารถหมุนกลับได้และเรียกว่าการล็อคตัวเอง
พารามิเตอร์ประสิทธิภาพของโมเดล SDE
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | แม่นยำสูง (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
ผู้ติดต่อ: Jessie
โทร: +86 18800586965
