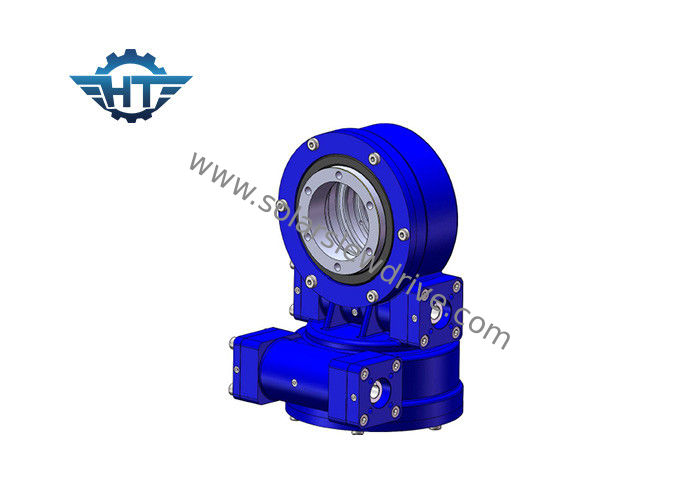

เสียงรบกวนต่ำ SDE เกียร์ไดรฟ์ Slew ที่มีแรงบิดสูงสำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่

เสียงรบกวนต่ำ SDE เกียร์ไดรฟ์ Slew ที่มีแรงบิดสูงสำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่

  • เสียงรบกวนต่ำ SDE เกียร์ไดรฟ์ Slew ที่มีแรงบิดสูงสำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่
  • เสียงรบกวนต่ำ SDE เกียร์ไดรฟ์ Slew ที่มีแรงบิดสูงสำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่
เสียงรบกวนต่ำ SDE เกียร์ไดรฟ์ Slew ที่มีแรงบิดสูงสำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: SDE21"
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 280~504 / pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15 ~ 45 วัน
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
วัสดุ: 50 ล้าน, 42CrMo, QT แบบ: SDE21
โฮลดิ้งแรงบิด: 89 กิโลนิวตัน แรงบิดเอียง: 65 kNm
อย่างมีประสิทธิภาพ: 40% โหลดตามแนวแกน: 337 kN
โหลดเรเดียล: 640 kN สี: ขึ้นอยู่กับรหัส RAL
แสงสูง:

ไดรฟ์แหวนแกว่ง

,

ไดรฟ์แกว่งขนาดเล็ก

เสียงรบกวนต่ำชุด SDE เกียร์ไดรฟ์ Slew สำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่



ลักษณะ



ตัวติดตามแสงอาทิตย์แบบสองแกนประกอบด้วยแพลตฟอร์มที่เคลื่อนที่แพลตฟอร์มคงที่ห่วงโซ่อนุกรมโซ่คู่ขนานและอุปกรณ์การขับขี่เช่นไดรฟ์ติดตามแสงอาทิตย์แบบสองแกนแพลตฟอร์มที่เคลื่อนที่ได้รับการสนับสนุนโดยโซ่แบบอนุกรมและขับเคลื่อนด้วยโซ่แบบขนานสร้างกลไกการติดตามแบบขนานไดรฟ์ slew สำหรับตัวติดตามแสงอาทิตย์แบบสองแกนถูกกำหนดค่าให้ขับเคลื่อนโซ่แบบขนานเพื่อเคลื่อนที่เพื่อขับเคลื่อนแพลตฟอร์มที่เคลื่อนที่เพื่อหมุนรอบแกนแนวตั้งและแนวนอนไดรฟ์ตัวติดตามแสงอาทิตย์แบบสองแกนแกว่งของการเปิดเผยข้อมูลในปัจจุบันมีพื้นที่ทำงานขนาดใหญ่ประสิทธิภาพการติดตามที่ดีขึ้นและข้อดีของความแข็งแกร่งสูงการใช้พลังงานต่ำแรงบิดในการขับขี่ขนาดเล็กและความเฉื่อยต่ำเป็นต้น



คำศัพท์ของพารามิเตอร์หลัก



แรงบิดขณะโมเมนต์เอียง: แรงบิดคือโหลดคูณด้วยระยะห่างระหว่างตำแหน่งของโหลดและศูนย์กลางของแบริ่งแกว่งหากแรงบิดที่เกิดขึ้นจากโหลดและระยะทางมากกว่าแรงบิดโมเมนต์การเอียงที่กำหนดไว้ไดร์ฟการแกว่งจะหยุดทำงาน

โหลดรัศมี: โหลดแนวตั้งไปยังแกนของแบริ่งการแกว่ง

โหลดแกน: โหลดขนานกับแกนของตลับลูกปืนกาบแกว่ง

แรงบิดโฮลดิ้ง:เป็นแรงบิดย้อนกลับเมื่อไดรฟ์หมุนกลับด้านและชิ้นส่วนไม่เสียหายแรงบิดสูงสุดที่ทำได้เรียกว่าการถือแรงบิด

ล็อคตัวเอง: เมื่อโหลดแล้วระบบขับเคลื่อนแบบแกว่งจะไม่สามารถหมุนกลับได้และเรียกว่าการล็อคตัวเอง



พารามิเตอร์ประสิทธิภาพของโมเดล SDE



แบบ อัตราส่วน แรงบิดขาออก (Nm) แรงบิดเอียง (Nm) แรงบิดโฮลดิ้ง (Nm) โหลดแกน (kN) โหลดเรเดียล (kN) อย่างมีประสิทธิภาพ แม่นยำสูง (°) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
3" 31: 1 600 1500 5800 10 15 40% ≤0.1 ใช่ 25
5" 37: 1 800 6000 9200 16 27 40% ≤0.1 ใช่ 34
7" 57: 1 2000 7500 13200 34 58 40% ≤0.1 ใช่ 56
9" 61: 1 4300 16000 27200 60 130 40% ≤0.1 ใช่ 92
12" 78: 1 5800 25000 40560 77 190 40% ≤0.1 ใช่ 160
14" 85: 1 6750 48000 44200 110 230 40% ≤0.1 ใช่ 224
17" 102: 1 9460 67000 53040 142 390 40% ≤0.1 ใช่ 320
21" 125: 1 16000 89000 65000 337 640 40% ≤0.1 ใช่ 492
25" 150: 1 21450 112000 89000 476 950 40% ≤0.1 ใช่ 705





เสียงรบกวนต่ำ SDE เกียร์ไดรฟ์ Slew ที่มีแรงบิดสูงสำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่ 0
