จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE3 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | 3 นิ้ว | อัตราทดเกียร์: | 31: 1 |
|---|---|---|---|
| อย่างมีประสิทธิภาพ: | 40% | คนขับรถ: | มอเตอร์ไฟฟ้า / มอเตอร์ไฮดรอลิก / เซอร์โวมอเตอร์ |
| ประเภท: | ติดตั้งสองทิศทาง | ใบสมัคร: | ระบบติดตามดวงอาทิตย์ |
| Precison: | สูง | บริการ OEM: | ที่มีจำหน่าย |
| แสงสูง: | มอเตอร์ไฮดรอลิก slew,ตัวติดตามแสงอาทิตย์ |
||

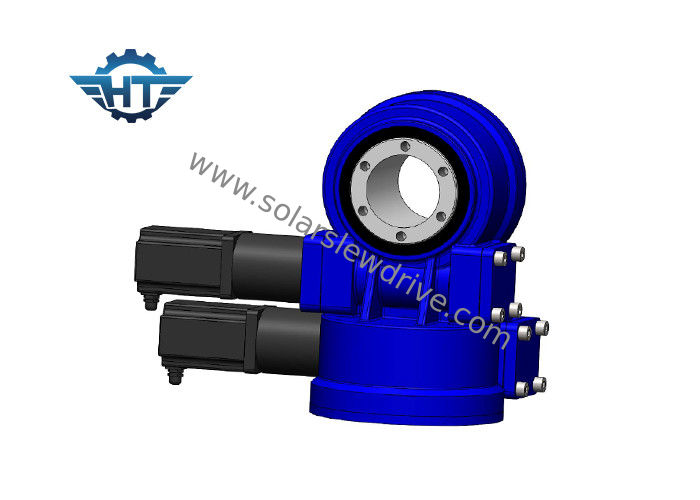

SDE3 31/1 Solar Slew Drive ติดตั้งในแนวตั้งและแนวนอนสำหรับตัวติดตามพลังงานแสงอาทิตย์แบบแกนคู่
คำอธิบาย
SDE3 Slewing Drive สำหรับ Dual-axis Solar Tracker
ชื่อยี่ห้อ: HT
หมายเลขรุ่น: SDE3.5
สภาพ: ใหม่
บริการหลังการขาย: วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ
แรงบิดเอาต์พุต: 600 นิวตันเมตร
แรงบิดโมเมนต์การเอียง: 1500 นิวตันเมตร
แรงบิด: 5800 นิวตันเมตร
คะแนนตามแนวแกน: 10 KN
เรเดียลเรตติ้ง: 15 KN
อัตราทดเกียร์: 31: 1
ความแม่นยำในการติดตาม: ≤ 0.1 °
มอเตอร์: 12V, 24V, มอเตอร์ DC, 380V, มอเตอร์ AC 220V
น้ำหนักสุทธิ: 25 กก
เวลาจัดส่ง: ตัวอย่างใน 15 วันสั่งซื้อชุด 15 ~ 45 วัน
คุณสมบัติ
การใช้งาน
แอปพลิเคชั่นไดรฟ์แบบแกว่งที่พบมากที่สุดสำหรับไดรฟ์แบบแกว่งสองแกนคือตัวติดตามแสงอาทิตย์แบบสองแกนเช่น heliostats และเซลล์แสงอาทิตย์แบบเข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์การใช้งานอื่น ๆ ได้แก่ ลิฟท์ยานยนต์ตัวกำหนดตำแหน่งแขนหุ่นยนต์และอุปกรณ์บนเวที
ข้อมูลจำเพาะของ SDE Dual-Axis Positioner
ความน่าเชื่อถือ
มั่นใจได้ว่าไดรฟ์แกว่งสองแกน SDE สำหรับอายุการใช้งานภาคสนาม 30 ปีในการกำหนดตำแหน่ง 3D ที่แม่นยำไดรฟ์ SDE สร้างโซลูชันที่มีประสิทธิภาพและเชื่อถือได้ในไดรฟ์เดียวเราตรวจสอบคุณสมบัติของส่วนประกอบและวัตถุดิบทั้งหมดของเราโดยใช้มาตรฐานที่กำหนดโดย ISO 9001 การรับรอง CE เพื่อเพิ่มอายุการใช้งานภาคสนาม
ข้อดี
การออกแบบแนวราบและระดับความสูงที่รวมเข้าด้วยกันสามารถปรับปรุงความแม่นยำในการติดตามและประสิทธิภาพในการผลิตไฟฟ้า
FRB โดยใช้การออกแบบร่วมกันทำให้ได้รับความแข็งแกร่งที่ดีขึ้นทนต่อแรงกระแทกได้ดีขึ้นสามารถทนต่อสภาพแวดล้อมที่รุนแรงของทะเลทรายและอื่น ๆ
ใบสมัคร:
1) SDE ซีรีส์แกว่งไดรฟ์ที่ใช้กันอย่างแพร่หลายสำหรับชิ้นส่วนการหมุนสัมพัทธ์ของตัวติดตามแสงอาทิตย์
2) ตัวติดตามแกนคู่ของ Solar PV และ Solar
ลักษณะและข้อดี
ประสิทธิภาพ
ไดรฟ์ Slew ใช้เทคโนโลยีตัวหนอนนาฬิกาทรายที่จดสิทธิบัตรแล้วเพื่อให้รองรับการควบคุมและการเคลื่อนไหวสูงสุดเฟืองตัวหนอนของเราประกอบไปด้วยฟัน 5 ถึง 11 ซี่บนแนวพิทช์ของเฟืองวงแหวนจากสกรูนาฬิกาทรายซึ่งมีความผูกพันของฟันที่สูงกว่าเวิร์มมาตรฐานทำให้กระปุกเกียร์มีเสถียรภาพและความแข็งแรงมากขึ้นเรียนรู้เพิ่มเติมเกี่ยวกับเทคโนโลยีนาฬิกาทราย
พารามิเตอร์ทางเทคนิค
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3 " | 31: 1 | 600 | 1,500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2543 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12 นิ้ว | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14 นิ้ว | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
