สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SDE21 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
แบบ: | 21 นิ้ว | อัตราทดเกียร์: | 150: 1 |
---|---|---|---|
อย่างมีประสิทธิภาพ: | 40% | ชนิด: | ติดตั้งสองทิศทาง |
ใบสมัคร: | เครื่องติดตามแสงอาทิตย์แบบแกนคู่ | บริการ OEM: | ที่มีจำหน่าย |
สถานที่กำเนิด: | ฉางโจว, จีน | คนขับรถ: | มอเตอร์สเต็ปเปอร์หรือแปรงมอเตอร์ไฟฟ้าน้อยลง |
แสงสูง: | มอเตอร์เกียร์ไฮดรอลิกแกว่ง,slewing gear |

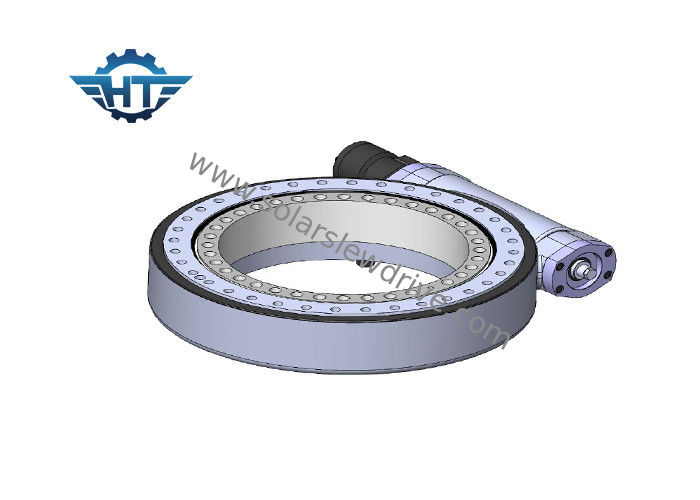

DC Motor ขับเคลื่อนด้วยไดรฟ์ Slew, แรงบิดสูง SE21 สำหรับระบบติดตามพลังงานแสงอาทิตย์
ลักษณะ
ประสิทธิภาพ
Slew drives use patented hourglass worm technology to give maximum control and movement support. ไดรฟ์ Slew ใช้เทคโนโลยีหนอนนาฬิกาทรายที่ได้รับสิทธิบัตรเพื่อให้การควบคุมและสนับสนุนการเคลื่อนไหวสูงสุด Our worm gears engage 5 to 11 teeth on the pitch line of the ring gear from the hourglass screw, which is higher tooth engagement than standard worms, giving the gearbox greater stability and strength. เฟืองตัวหนอนของเรามีส่วนร่วม 5 ถึง 11 ฟันที่ระยะพิทช์ของเฟืองวงแหวนจากสกรูนาฬิกาทรายซึ่งมีความแข็งแรงของฟันมากกว่าเวิร์มมาตรฐานทำให้กล่องเกียร์มีเสถียรภาพและความแข็งแรงมากขึ้น Learn more about hourglass technology. เรียนรู้เพิ่มเติมเกี่ยวกับเทคโนโลยีนาฬิกาทราย
ความเชื่อถือได้
SDE dual-axis slewing drives are assured for a 30-year field life of precise 3D positioning. ไดรฟ์แกว่งสองแกน SDE มั่นใจได้ว่าจะมีอายุการใช้งานยาวนานถึง 30 ปีในตำแหน่ง 3D ที่แม่นยำ SDE drives create an efficient and reliable solution in a single drive. ไดรฟ์ SDE สร้างโซลูชันที่มีประสิทธิภาพและเชื่อถือได้ในไดรฟ์เดียว We qualify all of our components and raw materials using standards set by ISO 9001, CE certifications to maximize field life. เรามีคุณสมบัติส่วนประกอบและวัตถุดิบทั้งหมดของเราโดยใช้มาตรฐานที่กำหนดโดย ISO 9001, การรับรอง CE เพื่อเพิ่มอายุการใช้งานของเขตข้อมูล
พารามิเตอร์ของซีรี่ส์ SE
แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | แม่นยำสูง (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
pplications
The most common slewing drive application for the dual-axis slewing drivesare dual-axis solar trackers, such as heliostats and concentrated photovoltaics (CPV), and satellite or radar dishes. แอปพลิเคชันการแกว่งที่ใช้กันทั่วไปสำหรับไดรฟ์การแกว่งแบบสองแกนนั้นเป็นตัวติดตามแสงอาทิตย์แบบสองแกนเช่น heliostats และ photovoltaics เข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์ Other applications include automotive lifts, robotic arm positioners, and stage equipment. การใช้งานอื่น ๆ ได้แก่ การยกยานยนต์ตัวระบุตำแหน่งแขนหุ่นยนต์และอุปกรณ์เวทีราบและระดับความสูงรวมและการออกแบบที่ปิดสามารถปรับปรุงความแม่นยำในการติดตามและประสิทธิภาพการผลิตกระแสไฟฟ้า
