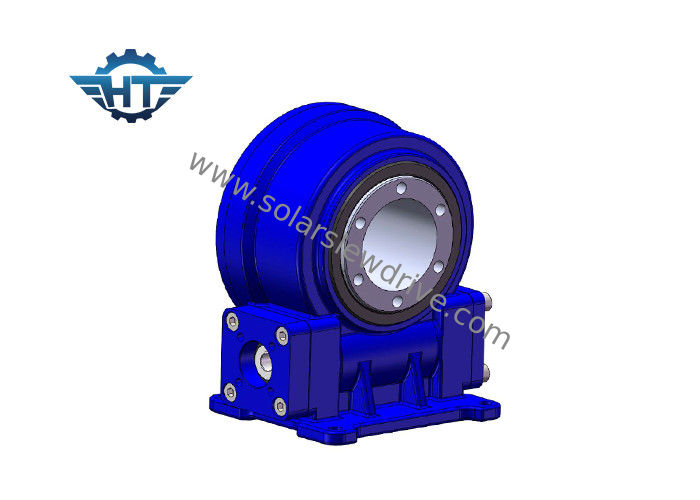

จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE 9 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| ชนิด: | สิ่งที่ส่งมา | ใบสมัคร: | เครื่องจักรก่อสร้าง |
|---|---|---|---|
| คนขับรถ: | มอเตอร์ไฮดรอลิก | เกรด IP: | IP66 |
| สี: | ตามที่ขอ | ประสิทธิภาพ: | 40% |
| แบบ: | VE 9 " | อัตราส่วน: | 61: 1 |
| แสงสูง: | solar tracker drive,slewing gear |
||
คำอธิบายของผลิตภัณฑ์
Slewing Drive มีหลายประเภทเช่นแบบปิด, แบบเปิด, แบบแนวตั้ง, แบบแกนคู่, แบบความแม่นยำสูง, แบบไดรฟ์หนอน, แบบไดรฟ์แบบแกว่งขึ้นอยู่กับแบริ่งแบบแกว่งที่มีแรงบิดขณะเอียงที่แข็งแกร่ง พื้นผิวสัมผัสของฟันส่วนใหญ่ได้รับการออกแบบมาเป็นพิเศษสำหรับการขับขี่ที่มีภาระสูง
| รุ่น: | VE9 | สถานที่กำเนิด | ฉางโจวประเทศจีน |
| ยี่ห้อ | HANGTUO | ชนิด | สิ่งที่ส่งมา |
| วัสดุ | 42CrMo, 50 ล้าน | แรงบิดออก | 4300 นิวตันเมตร |
| แรงบิดขณะโมเมนต์เอียง | 16 นิวตันเมตร | โฮลดิ้งแรงบิด | 27 K Nm |
| คะแนนแกนคงที่ | 60 KN | คะแนนเรเดียลคงที่ | 130 KN |
| คะแนนแกนแบบไดนามิก | 30 KN | คะแนนเรเดียลแบบไดนามิก | 65 KN |
| อัตราทดเกียร์ | 37: 1 | อย่างมีประสิทธิภาพ | 40% |
การประยุกต์ใช้งาน
แอปพลิเคชันการแกว่งที่ใช้กันทั่วไปสำหรับไดรฟ์การแกว่งแบบสองแกนนั้นเป็นตัวติดตามแสงอาทิตย์แบบสองแกนเช่น heliostats และ photovoltaics เข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์ แอปพลิเคชันอื่น ๆ รวมถึงลิฟท์ยานยนต์ตัวระบุตำแหน่งแขนหุ่นยนต์และอุปกรณ์เวที
ข้อมูลจำเพาะ Positioner แกนคู่ SDE
สินค้าที่เกี่ยวข้อง
| VE Model Performance Parameters | ||||||||||||
| แบบ | แรงบิดเอาท์พุทจัดอันดับ (Nm) | แรงบิดโฮลดิ้ง (Nm) | TiltingTorque (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | อนุรักษ์ | ความแม่นยำ (องศา) | IP | ทำงานชั่วคราว (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 5800 | 2100 | 3.6 | 15 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 18kg |
| 6" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 28kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 32kg |
| 9" | 4300 | 27200 | 16000 | 60 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 88 กิโลกรัม |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 135 กก |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 192 กก |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 251 กก |
