จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE3 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | SE3 | อัตราทดเกียร์: | 31: 1 |
|---|---|---|---|
| ใบสมัคร: | พลังงานแสงอาทิตย์ | สถานที่กำเนิด: | ฉางโจว, จีน |
| คนขับรถ: | มอเตอร์ 12/24 VDC | ใบรับรอง: | ISO9001, CE |
| การติดตั้ง: | แนวนอนหรือแนวตั้ง | ซ่อมบำรุง: | ฟรี |
| สี: | ตามที่ขอ | ฟันเฟือง: | น้อยกว่า 0.1 องศา |
| แสงสูง: | มอเตอร์ไดรฟ์ฆ่าเกียร์หนอนฆ่าไดรฟ์,worm gear slew drive |
||

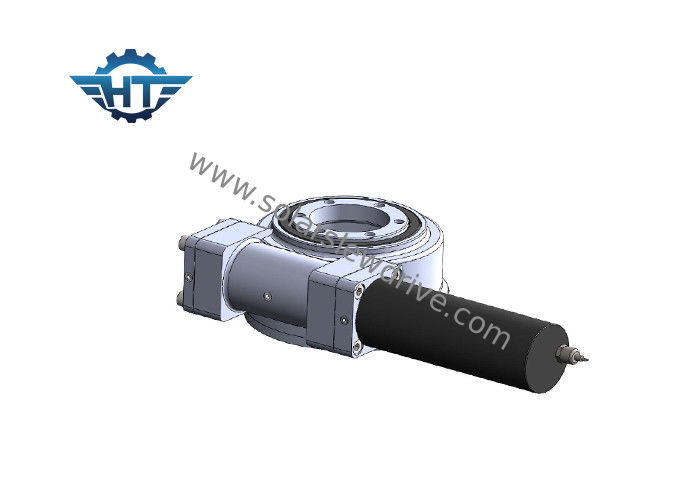

0.1 ฟันเฟืองแกนเดี่ยว Slew Drive สำหรับระบบติดตามแสงอาทิตย์หรือเสาอากาศดาวเทียม
คำอธิบาย
กระปุกเกียร์ตัวหนอนเหมาะสำหรับการใช้งานที่ต้องการการหมุนช้าๆโดยมีการเคลื่อนที่อย่างต่อเนื่องหรือเป็นวัฏจักรที่สามารถรองรับโหลดรวมผลิตภัณฑ์มีขนาดมาตรฐานสำหรับการเชื่อมต่อมอเตอร์ไฟฟ้าหรือไฮดรอลิกรวมทั้งการเชื่อมต่อทั้งระบบกับอุปกรณ์
เนื่องจากความกะทัดรัดความแข็งแกร่งสูงและข้อได้เปรียบอื่น ๆ ที่กล่าวมาระบบขับเคลื่อนตัวหนอนจึงถูกนำมาใช้ในอุปกรณ์ที่แตกต่างกันเช่นแพลตฟอร์มการประกอบแบบเคลื่อนที่ระบบดาวเทียมเครนโหลดไฮดรอลิกสำหรับยานพาหนะขนย้ายเครนทางทะเลขนาดเล็กบันไดหมุนที่ขยายได้ในหน่วยล้อขนาดใหญ่ ผู้ขนส่งพอร์ทัลทางทะเล
ระบบขับเคลื่อนหนอนสังหารเป็นหน่วยที่สร้างขึ้นอย่างกะทัดรัดซึ่งประกอบด้วยแหวนแกว่งแผ่นฐานและตัวหนอนหน่วยนี้นำข้อดีของแหวนแกว่งและตัวหนอนมารวมไว้ในหน่วยเดียว
พารามิเตอร์ของไดรฟ์แกว่ง
| รุ่น | อัตราส่วน | จัดอันดับแรงบิดเอาต์พุต | แรงบิดเอียง | ถือแรงบิด | โหลดตามแนวแกน | โหลดเรเดียล | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นาโนเมตร | นาโนเมตร | นาโนเมตร | kN | kN | ระดับ | ใช่ | กิโลกรัม | |||
| 1 " | 31: 1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3 " | 31: 1 | 300 | 1,500 | 7000 | 30 | 15 | 40% | ≤0.1 | ใช่ | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 14 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2293 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 44 |
| 12 นิ้ว | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 51 |
| 14 นิ้ว | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 85 |
| 21 & quot; | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | พ.ศ. 2400 | 950 | 40% | ≤0.1 | ใช่ | 182 |
ข้อดี
1. หมุนได้ 360 องศา
2. การเชื่อมต่อมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ในระหว่างการติดตั้งไม่จำเป็นต้องปรับระยะห่างของเกียร์สิ่งนี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเอง;ดังนั้นจึงไม่จำเป็นต้องใช้เบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
