สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SE1 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SE1 |
---|---|---|---|
อัตราทดเกียร์: | 31: 1 | อย่างมีประสิทธิภาพ: | 40% |
สี: | ตามที่ขอ | ใบสมัคร: | CPV, CSP, PV |
สถานที่กำเนิด: | ฉางโจว, จีน | คนขับรถ: | มอเตอร์ 12 / 24VDC |
ใบรับรอง: | ISO9001, CE | Self-ล็อค: | ใช่ |
แสงสูง: | หนอนเกียร์ฆ่าไดรฟ์เกียร์แหวนแกว่ง,slewing ring gear |

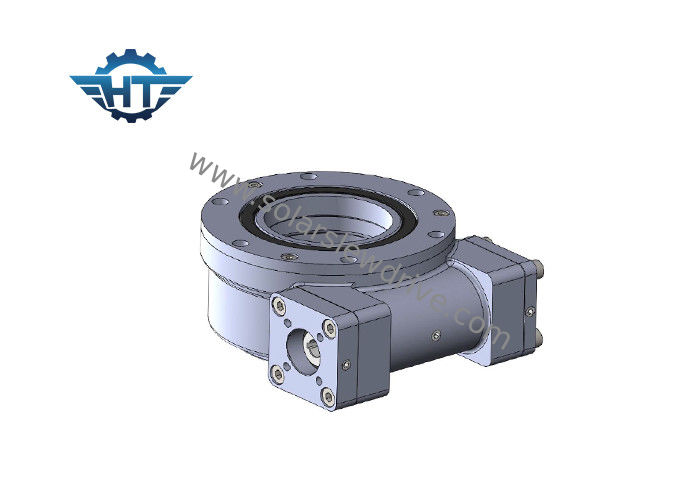

SE1 Slew Drive Gearbox พร้อมมอเตอร์เกียร์ขนาดเล็กสำหรับระบบติดตามแสงอาทิตย์อัตโนมัติและ CSP
คำอธิบาย
สำหรับไดรฟ์แกว่งมักเรียกว่าแบริ่งแกว่งหรือแหวนแกว่งประกอบด้วยตัวหนอนเกียร์ตัวเรือนฝาท้ายแผ่นปิดด้านบนมอเตอร์และส่วนประกอบอื่น ๆเนื่องจากส่วนประกอบหลักคือตัวหนอนและเฟืองจึงสามารถทนต่อแรงตามแนวแกนแรงรัศมีและช่วงเวลาการพลิกคว่ำได้ในเวลาเดียวกันเมื่อเทียบกับผลิตภัณฑ์โรตารี่แบบเดิมไดรฟ์แบบแกว่งใหม่สะดวกในการติดตั้งบำรุงรักษาและติดตั้งไดรฟ์แกว่งใช้กันอย่างแพร่หลายในระบบติดตามแสงอาทิตย์ PV, CPV, CSP และการใช้งานอาคารรวมถึงเครนรถบรรทุกลิฟท์สแครชเครื่องจักรท่าเรือยานพาหนะระบบพลังงานลมขนาดเล็กและเสาอากาศดาวเทียมมีขนาดที่แตกต่างกัน 11 ขนาดตั้งแต่ 1 "ถึง 25" โดยมีมากกว่า 60 รุ่นเพื่อตอบสนองความต้องการการติดตามทั้งแบบปกติและแม่นยำในฟิลด์การติดตาม PV, CPV และ CSP (พลังงานความร้อน, หอคอย, เฟรส, เฮลิโอสแตท)
พารามิเตอร์ประสิทธิภาพของซีรีส์ SE
รุ่น | อัตราส่วน | จัดอันดับแรงบิดเอาต์พุต | แรงบิดเอียง | ถือแรงบิด | โหลดตามแนวแกน | โหลดเรเดียล | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
นาโนเมตร | นาโนเมตร | นาโนเมตร | kN | kN | ระดับ | ใช่ | กิโลกรัม | |||
1 " | 31: 1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
3 " | 31: 1 | 300 | 1,500 | 7000 | 30 | 15 | 40% | ≤0.1 | ใช่ | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 14 |
7 นิ้ว | 57: 1 | พ.ศ. 2293 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 44 |
12 นิ้ว | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 51 |
14 นิ้ว | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 85 |
21 & quot; | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | พ.ศ. 2400 | 950 | 40% | ≤0.1 | ใช่ | 182 |
การติดตั้ง
SE1 แกว่งไดรฟ์สามารถติดตั้งได้ทั้งแนวตั้งและแนวนอน
ขอแนะนำให้ติดตั้งไดรฟ์แกว่งในแนวนอนคว่ำในการใช้งานพลังงานแสงอาทิตย์หรือเครื่องจักรกลเพื่อการป้องกันที่ดีขึ้นหากจำเป็นก็สามารถติดตั้งในแนวตั้งได้ แต่ต้องการผู้สนับสนุนเพิ่มเติม
แอพพลิเคชั่น
เครื่องติดตามพลังงานแสงอาทิตย์กังหันลมจานดาวเทียมและเรดาร์เครนรถบรรทุกลิฟท์คนอุปกรณ์สาธารณูปโภคสิ่งที่แนบมากับอุปกรณ์ไฮดรอลิกอุปกรณ์เครื่องมือน้ำมันเครื่องจัดการยางรถขุดและลิฟท์ยานยนต์
