กล่องเกียร์ไดรฟ์ Slew หมุนได้ 360 °พร้อมหนอนนาฬิกาทรายฟันเฟืองขนาดเล็กสำหรับระบายความร้อนของราง

กล่องเกียร์ไดรฟ์ Slew หมุนได้ 360 °พร้อมหนอนนาฬิกาทรายฟันเฟืองขนาดเล็กสำหรับระบายความร้อนของราง

กล่องเกียร์ไดรฟ์ Slew หมุนได้ 360 °พร้อมหนอนนาฬิกาทรายฟันเฟืองขนาดเล็กสำหรับระบายความร้อนของราง

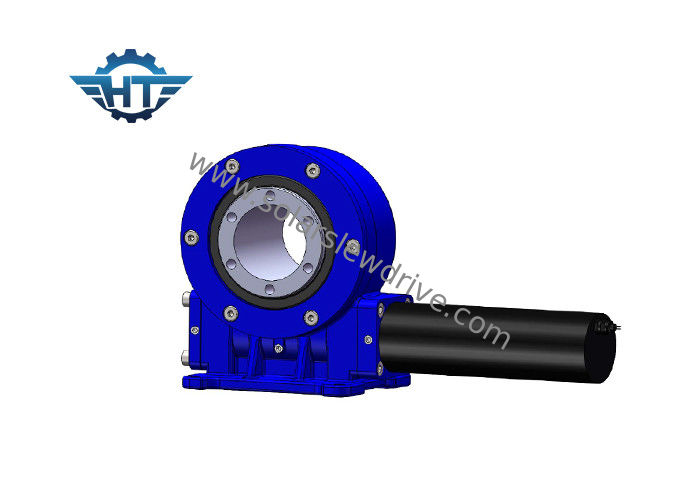

360° Turned Slew Drive Gearbox With Hourglass Worm, Small Backlash For Trough Thermal
กล่องเกียร์ไดรฟ์ Slew หมุนได้ 360 °พร้อมหนอนนาฬิกาทรายฟันเฟืองขนาดเล็กสำหรับระบายความร้อนของราง
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: 3 นิ้ว
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 280~504 / pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15 ~ 45 วัน
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
วัสดุ: 50 ล้าน, 42CrMo แบบ: 3 นิ้ว
อัตราทดเกียร์: 31: 1 อย่างมีประสิทธิภาพ: 40%
แม่นยำ: น้อยกว่า 0.1 องศา คนขับรถ: มอเตอร์ไฟฟ้า / มอเตอร์ไฮดรอลิก / เซอร์โวมอเตอร์
สี: ตามที่ขอ ฟันเฟือง: น้อยกว่า 0.1 องศา
ประเภท: แนวตั้ง สถานที่กำเนิด: ฉางโจว, จีน
แสงสูง:

มอเตอร์ไดรฟ์ฆ่าเกียร์หนอนฆ่าไดรฟ์

,

worm gear slew drive

กล่องเกียร์ไดรฟ์ Slew หมุนได้ 360 °พร้อมหนอนนาฬิกาทรายฟันเฟืองขนาดเล็กสำหรับระบายความร้อนของราง







คำอธิบาย



ชื่อสินค้า: VE7

ความเร็วในการส่งออกปกติ: 0.03 รอบต่อนาที

แรงบิดเอาต์พุตปกติ: 7320 Nm

แรงบิดสูงสุด: 10980 Nm

Tilting Moment Torque: 8 kN.m

ถือแรงบิด: 39 kN.m

โหลดตามแนวแกนคงที่: 30 kN
โหลดรัศมีคงที่: 100 kN
Slewing Drive Ratio: 51: 1
ระยะฟันเฟือง: <= 0.15 °
IP (คลาส): 66
ประสิทธิภาพ: 40%
อุณหภูมิ: -40 ℃ถึง + 120 ℃
ข้อมูลประสิทธิภาพของมอเตอร์ลด
แรงดันไฟฟ้า: 24 VDC

กระแสไฟปกติ: <7.5A
กำลังขับ: 126 W.
ความเร็วในการส่งออก: 1.6 รอบต่อนาที
แรงบิดเอาต์พุต: 359 นิวตันเมตร
แรงบิดสูงสุด: 538 นิวตันเมตร
เสียง: <65 dB



กล่องเกียร์ไดรฟ์ Slew หมุนได้ 360 °พร้อมหนอนนาฬิกาทรายฟันเฟืองขนาดเล็กสำหรับระบายความร้อนของราง 0



ข้อดี



1. หมุนได้ 360 องศา

2. การเชื่อมต่อมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา

3. ในระหว่างการติดตั้งไม่จำเป็นต้องปรับระยะห่างของเกียร์สิ่งนี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน

4. ติดตั้งง่ายและบำรุงรักษาต่ำ

5. การใช้พื้นที่อย่างมีเหตุผล

6. เกียร์ล็อคตัวเอง;ดังนั้นจึงไม่จำเป็นต้องใช้เบรก

7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว

8. ความแม่นยำสูง


ข้อมูลจำเพาะของ Vertical Series



รุ่น อัตราส่วน จัดอันดับแรงบิดเอาต์พุต แรงบิดเอียง โหลดตามแนวแกน โหลดเรเดียล ถือแรงบิด ประสิทธิภาพ ความแม่นยำ ล็อคตัวเอง น้ำหนัก
นาโนเมตร นาโนเมตร kN kN นาโนเมตร ระดับ ใช่ กิโลกรัม
3 " 31: 1 300 1,500 3.6 15 7000 40% ≤0.1 ใช่ 13 กก
5 " 37: 1 637.5 5,000 16 27 9200 40% ≤0.1 ใช่ 18 กก
7 นิ้ว 57: 1 พ.ศ. 2293 7000 34 58 13200 40% ≤0.1 ใช่ 28 กก
8 " 51: 1 2250 11200 50 80 20400 40% ≤0.1 ใช่ 35 กก
9 " 61: 1 4300 16000 60 130 27200 40% ≤0.1 ใช่ 51 กก
12 นิ้ว 78: 1 5600 25000 77 190 40560 40% ≤0.1 ใช่ 61 กก
14 นิ้ว 85: 1 6750 48000 110 230 44200 40% ≤0.1 ใช่ 78 กก
17 " 102: 1 9460 67000 142 390 53040 40% ≤0.1 ใช่ 105 กก
21 & quot; 125: 1 16000 89000 337 640 65000 40% ≤0.1 ใช่ 185 กก
25 " 150: 1 21450 112000 476 950 89000 40% ≤0.1 ใช่ 244 กก



ขอบเขตการใช้งาน



การใช้งานทั่วไป ได้แก่ เครื่องติดตามพลังงานแสงอาทิตย์กังหันลมจานดาวเทียมและเรดาร์เครนรถบรรทุกลิฟท์คนอุปกรณ์สาธารณูปโภคสิ่งที่แนบมากับอุปกรณ์ไฮดรอลิกอุปกรณ์เครื่องมือน้ำมันเครื่องจัดการยางรถขุดและลิฟท์ยานยนต์
