จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | ZSE7 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | 7 นิ้ว | อัตราทดเกียร์: | 57: 1 |
|---|---|---|---|
| อย่างมีประสิทธิภาพ: | 40% | แม่นยำ: | น้อยกว่า 0.1 องศา |
| คนขับรถ: | มอเตอร์ไฟฟ้า / มอเตอร์ไฮดรอลิก / เซอร์โวมอเตอร์ | ประเภท: | ติดตั้งแนวตั้ง |
| ใบสมัคร: | การใช้งานด้านอุตสาหกรรมและ OEM | สี: | ตามที่ขอ |
| แสงสูง: | หนอนเกียร์ฆ่าไดรฟ์เกียร์แหวนแกว่ง,slewing ring gear |
||

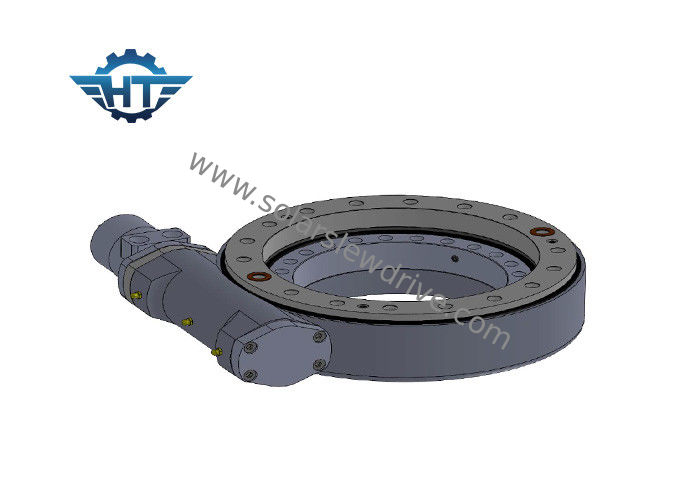

เกียร์หนอนฟันเฟืองขนาดเล็ก 7 นิ้ว Slew Drive Gearbox สำหรับ Parabolic Reflector หรือ Mirror
รายละเอียดสินค้า
ในการเลือกไดรฟ์แกว่งไฮดรอลิกที่เหมาะสมเรามักจะต้องทราบสิ่งต่อไปนี้:
1. แอปพลิเคชัน
2. ระบบแรงดันไฮดรอลิก
3. โหลดและความเร็วในการหมุนที่ต้องการ
4. โดยทั่วไปควรติดตั้งชุดขับเคลื่อน SE พร้อมมอเตอร์ไฮดรอลิกในแนวนอนหากไม่เป็นเช่นนี้โปรดแจ้งให้เราทราบ
ฟันเฟือง - ช่องว่างที่มีอยู่ระหว่างฟันเฟืองและตัวหนอนเป็นเรื่องปกติมากและมักเป็นปัจจัยสำคัญในการออกแบบเกียร์และระบบขับเคลื่อนช่องว่างระหว่างช่องเหล่านี้ช่วยให้มีที่ว่างสำหรับการหล่อลื่นและสามารถช่วยรองรับความเครียดจากความร้อนในการทำงานได้เฟืองและตัวหนอนสัมผัสกันในสภาพใกล้เคียงกับตาข่ายที่สมบูรณ์สิ่งนี้จะช่วยให้การถ่ายโอนแรงขับเคลื่อนมีประสิทธิภาพสูงการกระจายโหลดสม่ำเสมอและระดับความแม่นยำในการระบุตำแหน่งในไดรฟ์ที่น่าประทับใจมาก
พารามิเตอร์ของ ZSE Slewing Drives
| รุ่น | อัตราส่วน | จัดอันดับแรงบิดเอาต์พุต | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก | อัตราส่วน |
| นาโนเมตร | นาโนเมตร | kN | kN | นาโนเมตร | ระดับ | ใช่ | กิโลกรัม | ||||
| 3 " | 31: 1 | 150 | 1,500 | 30 | 15 | พ.ศ. 2293 | 40% | 0 ° | ใช่ | 9 กก | 31: 1 |
| 5 " | 37: 1 | 317.5 | 6000 | 68 | 27 | 2300 | 40% | 0 ° | ใช่ | 14 กก | 37: 1 |
| 7 นิ้ว | 57: 1 | 875 | 10500 | 132 | 58 | 3300 | 40% | 0 ° | ใช่ | 23 กก | 57: 1 |
| 9 " | 61: 1 | 1425 | 49900 | 340 | 130 | 7700 | 40% | 0 ° | ใช่ | 44 กก | 61: 1 |
Paremeters ของ SE Slewing Drive
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1 & quot; | 32: 1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3 & quot; | 31: 1 | 600 | 1,500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5 & quot; | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2543 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9 & quot; | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12 นิ้ว | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14 & quot; | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17 & quot; | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21 & quot; | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25 & quot; | 150: 1 | 21000 | 271160 | 89000 | พ.ศ. 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
