จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE7" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo, QT | แบบ: | SDE 7 |
|---|---|---|---|
| อัตราทดเกียร์: | 57: 1 | แรงบิดเอาต์พุต: | 0.8 kNm |
| โฮลดิ้งแรงบิด: | 6 กิโลนิวตัน | แรงบิดเอียง: | 9.2 กิโลนิวตัน |
| สถานที่กำเนิด: | ประเทศจีน | ชื่อแบรนด์: | Hangtuo |
| แสงสูง: | มอเตอร์ไดรฟ์ฆ่าเกียร์หนอนฆ่าไดรฟ์,worm gear slew drive |
||
ไดรฟ์แกว่งชุด SDE ของเราส่วนใหญ่ใช้สำหรับระบบติดตามแสงอาทิตย์ PV, STP, CSP
ไดรฟ์แกว่งประเภทอื่น ๆ ของเราใช้กันอย่างแพร่หลายสำหรับงานก่อสร้างเช่นเครนรถบรรทุกคนขับสแครชเครื่องจักรท่าเรือยานพาหนะแบบแยกส่วนระบบพลังงานลมขนาดเล็กและการสื่อสารผ่านดาวเทียมรถบรรทุกหนักอุปกรณ์ตรวจสอบสะพานแพลตฟอร์มการทำงานด้วยกล้องส่องทางไกลตัวหมุนตะกร้า ข้อกำหนดเครนเรือยอทช์เครื่องผสมปูนรถขุด ฯลฯ นอกจากนี้เรายังสามารถจัดหาไดรฟ์แกว่งและแกว่งได้หลายขนาด มอเตอร์ไฮดรอลิกและมอเตอร์กระแสตรงเพื่อให้เข้ากับไดรฟ์แกว่งผลิตภัณฑ์ได้ถูกส่งออกไปทั่วโลก
คุณสมบัติที่สำคัญ
1. ระบบพร้อมติดตั้งพร้อมเกียร์และตัวหนอนในตัวง่ายต่อการรวมเข้ากับแอปพลิเคชันที่มีอยู่
2. ลดค่าใช้จ่ายในการบำรุงรักษา
3. แพ็คเกจขนาดกะทัดรัดสำหรับการติดตั้งที่ประหยัดพื้นที่
4. สามารถใช้ได้กับหน้าแปลนสำหรับมอเตอร์ไฟฟ้ามาตรฐานและมอเตอร์ไฮดรอลิกทั้งหมด
5. หนอนขับเคลื่อน
6. เกรดการปิดผนึก IP66
7. โครงสร้างแบบโมดูลาร์ช่วยให้สามารถปรับเปลี่ยนได้อย่างรวดเร็ว
8. อายุการใช้งานที่ยาวนานขึ้นซึ่งล้อมรอบเกียร์ไว้อย่างสมบูรณ์ (ที่กักเก็บไขมันการป้องกันการปนเปื้อนและการสัมผัส
9. กำลังรับน้ำหนักสูงสุดในการออกแบบที่กะทัดรัด
แผนภูมิประสิทธิภาพของ SDE Slewing Drive
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3 " | 31: 1 | 600 | 1,500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2543 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12 นิ้ว | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14 นิ้ว | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21 & quot; | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
คำแนะนำในการติดตั้งรวมกัน
1. การติดตั้งแนวนอนและการติดตั้งแนวตั้ง
2. ลากไดรฟ์แบบเลื่อนเดี่ยวสามารถบรรลุระบบขับเคลื่อนแบบแกว่งแกนคู่ได้

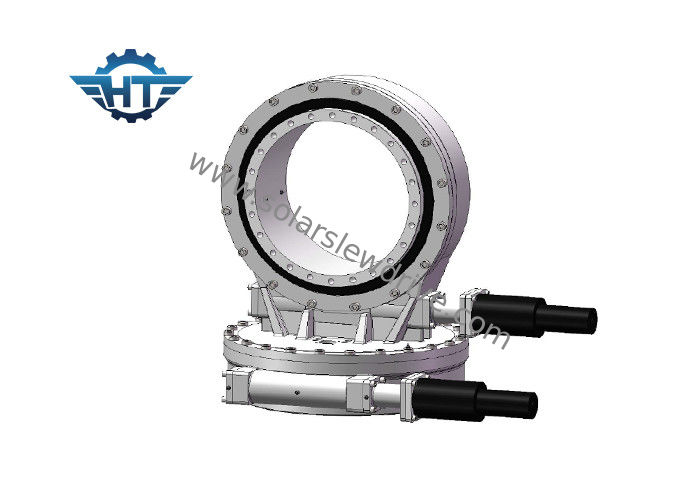

3. หนึ่งแกนสองแกนแกว่งสามารถบรรลุระบบขับเคลื่อนสองแกนแกว่ง
4. ไดรฟ์แบบแกว่งหนึ่งตัวพร้อมตัวกระตุ้นเชิงเส้นหนึ่งตัวสามารถทำให้เกิดไดรฟ์แบบหมุนแกนคู่ได้
