จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE7 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1100/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| พิมพ์: | SE7 Slewing Drive | วัสดุ: | 42CrMo หรือ 50 ล้าน |
|---|---|---|---|
| การประกัน: | 3 ~ 5 ปี | ขนาด: | 3 นิ้วถึง 25 นิ้ว |
| ใบสมัคร: | ติดตามแสงอาทิตย์ | สี: | ลูกค้าจำเป็นต้องใช้ |
| เครื่องยนต์: | AC หรือ DC หรือ Hydarulic | ไซต์การติดตั้ง: | เปิดฟิลด์ |
| แสงสูง: | ไดรฟ์ฆ่าสำหรับติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |
||

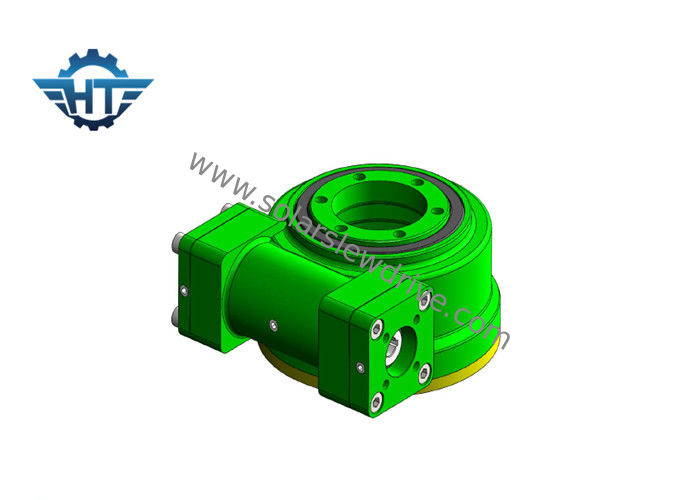

Se Compact Solar Tracker Slew Drive โดดเด่นด้วยตัวเรือนแบบปิดและหน้าสัมผัสแบบหลายฟัน
คำอธิบาย
ไดรฟ์แบบหมุนเป็นกลไกการส่งกำลังแบบลดความเร็วแบบโรตารี่เต็มรูปแบบ ซึ่งรวมเอาแหล่งพลังงานในการขับขี่ไว้ด้วยใช้แบริ่งแกว่งเป็นตัวกระตุ้นเกียร์และกลไกการยึด โดยยึดส่วนแอ็คทีฟ แหล่งขับเคลื่อน และเปลือกเข้ากับวงแหวนเดียวในวงแหวนด้านในและด้านนอกของแบริ่งสวิง ขณะที่วงแหวนอีกตัวเป็นทั้งตัวกระตุ้นระบบส่งกำลังและ ฐานเชื่อมต่อของชิ้นส่วนที่ขับเคลื่อนด้วยด้วยวิธีนี้ โดยใช้คุณลักษณะของตลับลูกปืนแกว่งเป็นตัวเชื่อมต่อแบบหมุนทั้งหมดเพื่อกำหนดค่ากำลังของไดรฟ์และชิ้นส่วนไดรฟ์หลักอย่างมีประสิทธิภาพ ทำให้เป็นชุดของฟังก์ชันการหมุน การชะลอตัว และการขับเคลื่อน และในขณะเดียวกันด้วยโครงสร้างที่เรียบง่ายทั่วไป ประเภทของกลไกการชะลอตัวของการผลิตและบำรุงรักษาง่าย
เนื่องจากการผสานรวมของไดรฟ์ slew ในระดับสูง ผู้ใช้จึงไม่จำเป็นต้องซื้อและผลิตอุปกรณ์เสริมแต่ละชิ้นของไดรฟ์ slew ทีละชิ้น และยังช่วยลดขั้นตอนการเตรียมการในช่วงเริ่มต้นของการผลิตผลิตภัณฑ์อีกด้วย ซึ่งจะช่วยปรับปรุงอย่างมาก ผลิตภาพแรงงานเมื่อเทียบกับเกียร์ธรรมดา เฟืองตัวหนอนสามารถมีอัตราส่วนการชะลอตัวที่ค่อนข้างใหญ่ ในบางกรณี การกำจัดส่วนประกอบลด เพื่อลดต้นทุนการจัดซื้อสำหรับลูกค้า และยังช่วยลดอัตราการสร้างข้อบกพร่องของไดรฟ์ฆ่า
มอเตอร์กระแสตรงไร้แปรงถ่าน
ข้อมูลทางเทคนิคของ SE Slew Drives
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
มอเตอร์เกียร์
ข้อมูลจำเพาะ
แรงดันไฟฟ้า: 24VDC
ไม่มีกระแสโหลด: 0.6A (สูงสุด)
ความเร็วรอบขณะไม่มีโหลด: 3.2 รอบต่อนาที
ไม่มีความเร็วในการโหลด: 1300 รอบต่อนาที
ความเร็วสูงสุด: 2 rpm
แรงบิดสูงสุด: 43 Nm
แรงบิดสูงสุด: 48 Nm
จัดอันดับปัจจุบัน: 1.8A (สูงสุด)
IP คลาส: IP55
น้ำหนัก: 2000 ก
การเชื่อมต่อไฟฟ้า:
1. แดงหนา: มอเตอร์ +
2. สีดำหนา: มอเตอร์ -
3. เหลืองเขียว: GND
4. สีเหลืองบาง: ห้องโถง B
5. สีแดงบาง: ห้องโถง +5V
6. Thin Black: ฮอลล์ GND
7. ทินกรีน: ฮอลล์ A
ถาม-ตอบ
1. ฉันจะเลือกได้อย่างไร?
โปรดระบุขนาดเส้นผ่านศูนย์กลางล้อ ความกว้าง แรงดัน กำลัง และความเร็วขณะไม่โหลดของมอเตอร์ที่ต้องการ
2. ฉันสามารถนำตัวอย่างเพื่อทดสอบคุณภาพและการตลาดล่วงหน้าได้หรือไม่?
แน่นอน ยินดีรับตัวอย่างเพื่อทดสอบคุณภาพและบริการของเรา
3. ค่าใช้จ่ายทั้งหมดสำหรับตัวอย่างคือเท่าไร?
ต้นทุนตัวอย่างทั้งหมด = ต้นทุนตัวอย่าง + ค่าขนส่ง
เราจะให้ค่าขนส่งที่ดีที่สุดแก่คุณหลังจากที่คุณเลือกมอเตอร์เกียร์ที่เหมาะสม
4. คุณจัดส่งตัวอย่างอย่างไร?
พิจารณาปริมาณตัวอย่างไม่ใหญ่ เราสนับสนุนตัวอย่างเรือโดย EMS, TNT หรือ Fedex
5. ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?10 ชุดหลังจากยืนยันตัวอย่างแล้ว
6. เวลาในการจัดส่งของคุณคือเท่าไร?
สำหรับตัวอย่างมาตรฐาน: ภายใน 7 วัน;สำหรับการสั่งซื้อตามแบทช์: ภายใน 25 วัน
