จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE3 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~380/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| สถานที่กำเนิด: | ฉางโจว, จีน (แผ่นดินใหญ่) | พาวเวอร์ซัพพลาย: | 24VDC |
|---|---|---|---|
| เซ็นเซอร์ฮอลล์: | ไม่ใช่ | ประเภทของมอเตอร์: | แปรงถ่านมอเตอร์กระแสตรง |
| 404 Not Found: | ปิดล้อมโดยสิ้นเชิง | วัสดุ: | 42CrMo หรือ 50 ล้าน |
| แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |
||

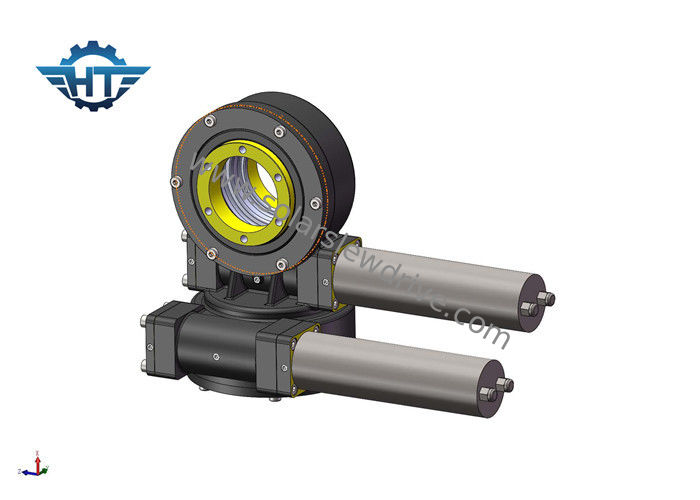

SDE3 Dual Axis Worm Gear Slew Drive พร้อมความแม่นยำสูงสำหรับสถานีพลังงานแสงอาทิตย์แบบเข้มข้น
คำอธิบาย
วิธีการเลือกอุปกรณ์ส่งกำลังสำหรับระบบผลิตไฟฟ้าพลังงานความร้อนด้วยความร้อนแบบทาวเวอร์
อุปกรณ์ส่งกำลังมีความสำคัญต่อประสิทธิภาพของสถานีพลังงานทาวเวอร์
ในโรงไฟฟ้าพลังงานความร้อนใต้พิภพของหอคอย กระจกหลายหมื่นตัวรวบรวมรังสีดวงอาทิตย์บนตัวดูดซับความร้อนที่ส่วนปลายของหอดูดซับความร้อนเพื่อรวบรวมอุณหภูมิสูงและรวบรวมความร้อนเพื่อให้แน่ใจว่ามีการสะสมความร้อนอย่างต่อเนื่องและคงที่ กระจกควรติดตามตำแหน่งของดวงอาทิตย์เสมอ ผ่านอุปกรณ์ส่งกำลังในแนวราบและทิศทางการเคลื่อนที่ในระดับความสูง (แกนคู่)
อุปกรณ์ส่งสัญญาณที่พบมากที่สุดคือไดรฟ์ CSP-slew แบบทาวเวอร์
ไดรฟ์สังหารมักจะขับเคลื่อนด้วยมอเตอร์เพื่อขับเคลื่อนการหมุนของกระจกไปในทิศทางของทั้งสองแกนในฐานะที่เป็นเครื่องจักรที่มีความแม่นยำ การประยุกต์ใช้ระบบขับเคลื่อนแบบหมุนเหวี่ยงในอุตสาหกรรมผลิตไฟฟ้าจากความร้อนด้วยแสงจำเป็นต้องควบคุมความแม่นยำในการติดตามภายใน 1mradวงล้อหนอนโครงสร้างคู่และพื้นผิวฟันตาข่ายมีขนาดใหญ่ ความแม่นยำในการส่งสูงขึ้น ทนต่อแรงกระแทก มีอัตราการสึกหรอต่ำสามารถรับประกันการใช้งานระยะยาวภายใต้เงื่อนไขของความแม่นยำและชีวิต เหมาะสำหรับสถานีพลังงานความร้อนใต้แสงในทิศตะวันตกเฉียงเหนือ ของสภาพแวดล้อมที่รุนแรง
ข้อมูลทางเทคนิค
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
เครื่องยนต์
มอเตอร์ DC แบบแปรง 24V
ข้อมูลจำเพาะ:
แรงดันไฟฟ้า: 24VDC
แรงดันไฟฟ้าเสริม: 12V, 48V
ไม่มีกระแสโหลด: 0.6A (สูงสุด)
ความเร็วรอบขณะไม่มีโหลด: 3.2 รอบต่อนาที
ไม่มีความเร็วในการโหลด: 1300 รอบต่อนาที
ความเร็วสูงสุด: 2 rpm
แรงบิดสูงสุด: 43 Nm
แรงบิดสูงสุด: 48 Nm
จัดอันดับปัจจุบัน: 1.8A (สูงสุด)
IP คลาส: IP55
น้ำหนัก: 2000 ก
ขนาด
เพลา: 12mm
แรงดันไฟฟ้า กำลัง และความเร็วของมอเตอร์จะถูกปรับแต่งตามคำขอของคุณภายใต้สถานการณ์ที่อนุญาตของมิติที่นำมาใช้ได้
ผู้ติดต่อ: Jessie
โทร: +86 18800586965
