จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE1 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| มอเตอร์กระแสตรง: | 12/24/48 V | เซ็นเซอร์ฮอลล์: | ไม่จำเป็น |
|---|---|---|---|
| ความเร็ว: | 0.03 ~ 1 RPM | อัตราทดเกียร์: | 32: 1 |
| สี: | เงิน | พื้นผิว: | ผงพลาสติก |
| แรงบิดกลับโฮลดิ้ง: | พ.ศ. 2393 NM | แรงบิดเอียง: | 320 NM |
| แสงสูง: | ไดรฟ์ฆ่าสำหรับติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |
||

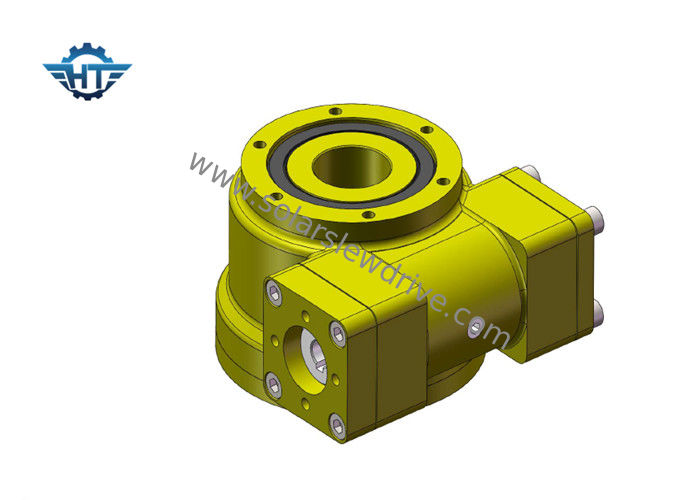

เส้นผ่านศูนย์กลางขนาดเล็ก Slew Ring Drive พร้อมเฟืองตัวหนอนที่มีความแม่นยำสูงสำหรับตัวติดตามแสงอาทิตย์ขนาดเล็ก
บทนำ
แหวนลูกปืนหมุนคือตลับลูกปืนเม็ดกลมหมุนองค์ประกอบหรือตลับลูกปืนธรรมดาที่โดยทั่วไปรองรับภาระหนักแต่หมุนช้า มักจะเป็นแพลตฟอร์มแนวนอน เช่น เครนทั่วไป ลานสวิง หรือแท่นหันหน้าไปทางลมของแกนนอน กังหันลม
เฟืองเกลียวและตัวหนอนนาฬิกาทรายทำให้สามารถสัมผัสฟันได้หลายซี่ ซึ่งทำให้สามารถรับแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์เอียงได้ในเวลาเดียวกัน
เอกสารทางเทคนิคของ SE Slewing Drives
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
ข้อมูลจำเพาะ
มอเตอร์เกียร์
| แรงดันไฟฟ้า | กำลังขับ | ความเร็วในการส่งออก | กันน้ำ |
| 24VDC | 5-60W | 10-100 รอบต่อนาที | IP65 |
| ข้อสังเกต | มอเตอร์พิเศษสามารถปรับแต่งได้ตามความต้องการของคุณ | ||
| ตัวเข้ารหัสและกล่องเกียร์สามารถแก้ไขได้ | |||
| กล่องเกียร์ดาวเคราะห์สามารถจับคู่ได้ตามความต้องการที่แตกต่างกัน | |||
ข้อดี
1. ให้บริการ ODM/OEM
2. บริการคุณภาพ 100%
3. ได้รับการรับรอง CE
