จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | HT-130 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~200/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ: | 24 V | เซ็นเซอร์ฮอลล์: | ไม่ใช่ |
|---|---|---|---|
| ประเภท: | 1 นิ้ว | การติดตั้ง: | ตามแนวนอน |
| แกน: | แกนเดี่ยว | สี: | เงิน |
| แสงสูง: | ไดรฟ์ฆ่าสำหรับติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |
||

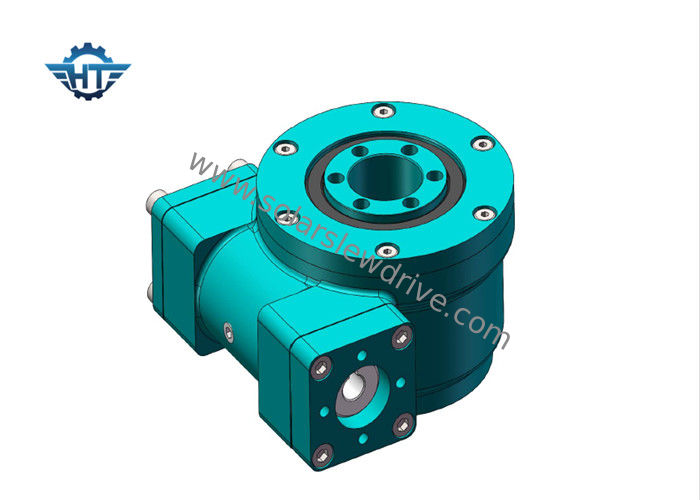

แบริ่ง Slewing ขนาดเล็ก SE1 ผู้ผลิตไดรฟ์ Slewing Ring, 50mn, 42crmo วัสดุสำหรับ Solar Trackers
คำอธิบาย
อุปกรณ์ลูกปืนหมุนขนาดเล็กมักจะประกอบด้วยตัวหนอน แหวนแกว่ง ตัวเรือน มอเตอร์ และอื่น ๆเนื่องจากส่วนประกอบหลักคือตลับลูกปืนแกว่ง จึงสามารถทนต่อแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์การเอียงได้พร้อมกันเมื่อเทียบกับผลิตภัณฑ์ไดรฟ์แบบหมุนทั่วไป ไดรฟ์แบบหมุนของเรานั้นติดตั้งง่าย บำรุงรักษาง่าย และประหยัดพื้นที่ในการติดตั้งผลิตภัณฑ์นี้สามารถใช้กันอย่างแพร่หลายในเครื่องจักรก่อสร้างและแหล่งพลังงานใหม่ เช่น รถบรรทุกพื้นเรียบสำหรับงานหนัก เครนตู้คอนเทนเนอร์ เครนติดรถบรรทุก ยานพาหนะทางอากาศ และระบบผลิตพลังงานแสงอาทิตย์
การอบชุบด้วยความร้อนของไดรฟ์แกว่งขนาดเล็ก
การรักษาความร้อนของร่องน้ำ: ร่องน้ำของตลับลูกปืนแกว่งนั้นดับโดยเหนี่ยวนำพื้นผิวและรับประกันความแข็งในการดับที่ HRC 55-62 ซึ่งสามารถบรรลุความลึกของชั้นแข็งที่เพียงพอ
การรักษาความร้อนของเกียร์: เนื่องจากจำเป็นต้องส่งแรง วงแหวนแกว่งวงแหวนหนึ่งมักจะมีฟันสถานะการรักษาความร้อนของเกียร์โดยทั่วไปจะถูกทำให้เป็นมาตรฐานหรือปรับอุณหภูมิพื้นผิวฟันสามารถดับได้ตามความต้องการของผู้ใช้ความแข็งในการดับอยู่ระหว่าง 50 ถึง 60 HRC และสามารถรับประกันความลึกที่เพียงพอการดับเกียร์สามารถแบ่งออกเป็นการดับฟันแบบเต็มและการชุบแข็งแบบเหนี่ยวนำฟันเดี่ยวขึ้นอยู่กับการใช้งานการชุบแข็งแบบเหนี่ยวนำฟันเดี่ยวสามารถแบ่งออกเป็นการดับรากผิวฟันและการดับผิวฟัน
ข้อมูลทางเทคนิค
| SE1 Slew Drive | ข้อมูลมอเตอร์ | ||
| พิกัดแรงบิด | 384 นิวตันเมตร | จัดอันดับแรงดันไฟฟ้า | 24 VDC |
| จัดอันดับความเร็ว | 0.06 รอบต่อนาที | จัดอันดับปัจจุบัน | <8 อา |
| ผลผลิตสูงสุด | แรงบิด(3วินาที) 460 Nm | กำลังขับ | 25 วัตต์ |
| อัตราส่วน | 32:1 | จัดอันดับความเร็ว | 2 รอบต่อนาที |
| อุณหภูมิ | -30℃~80℃ | ความยาวสายไฟ Wire | 1 เมตร |
ขนาด
ข้อมูลทางเทคนิคของ SE Series Slewing Drive
| รุ่น | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
การอบชุบด้วยความร้อนของตลับลูกปืนแกว่งขนาดเล็ก การรักษาความร้อนของร่องน้ำ: ร่องน้ำของตลับลูกปืนแกว่งนั้นดับโดยเหนี่ยวนำพื้นผิว และรับประกันความแข็งในการดับที่ HRC 55-62 ซึ่งสามารถบรรลุความลึกของชั้นชุบแข็งที่เพียงพอ
