สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE5 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100~1100/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
พาวเวอร์ซัพพลาย: | 24 V | ประเภท: | แกนเดี่ยว |
---|---|---|---|
สถานที่กำเนิด: | ฉางโจว, จีน | แรงบิดเอาต์พุต: | 533 นิวตันเมตร |
ความเร็วเอาต์พุต: | 0.065 รอบต่อนาที | 404 Not Found: | ซองคู่ |
การใช้: | ตัวติดตามแสงอาทิตย์จิ๋ว Tiny | ปกป้องคุณสมบัติ: | IP66 |
แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามดวงอาทิตย์,ไดรฟ์ slew สำหรับตัวติดตามแสงอาทิตย์ |

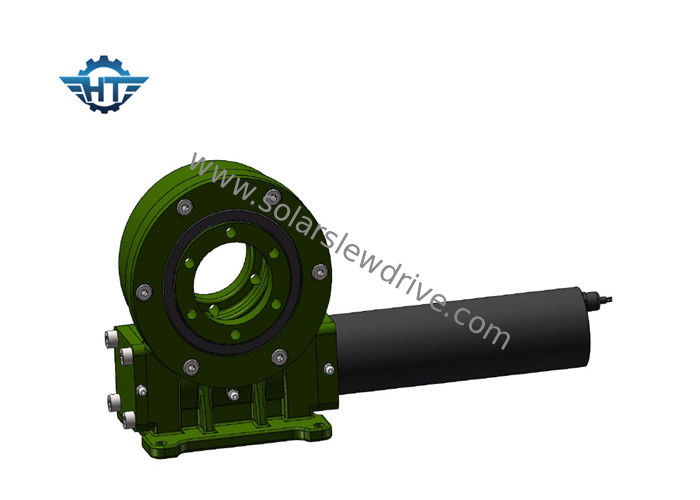

ไดรฟ์ Slew ขนาดเล็กแกนเดี่ยวแนวตั้ง, หนอนซองจดหมายคู่สำหรับตัวติดตามแสงอาทิตย์ขนาดเล็ก Tiny
คำอธิบาย
Slewing Drive สามารถใช้ได้ในทุกโอกาสที่ต้องการการหมุนแบบเต็มรอบและข้อกำหนดความเร็วตัวแปรเมื่อต้องการส่งกำลังแรงบิดที่มากขึ้น ความแม่นยำที่สูงขึ้นของการส่งผ่านการเคลื่อนไหวหรือโครงสร้างที่กะทัดรัดของร่างกายต้องการการเลือกกลไกที่สูงกว่า ไดรฟ์แบบหมุนเป็นทางออกที่ดีที่สุดไดรฟ์แกว่งแกนคู่ที่ปิดล้อมสามารถรับรู้การเคลื่อนไหวในสองทิศทางที่แตกต่างกันในแนวตั้งและแนวนอนมักใช้กับระบบติดตามแสงอาทิตย์แบบสองแกนหรืออุปกรณ์เครื่องจักรบางอย่างที่มีสภาพการทำงานคล้ายกัน
เฟืองตัวหนอนแบบแนวตั้ง Small Slewing Drive
เฟืองตัวหนอน VE หมายถึงการติดตั้งไดรฟ์แกว่งในแนวตั้งส่วนใหญ่ใช้กับความต้องการสภาพการทำงานสูงสำหรับโอกาสกันฝุ่น กันฝน และป้องกันการกัดกร่อนระดับการป้องกัน IP66 แม่นยำ 0.1°
มีข้อได้เปรียบในการประหยัดพื้นที่อุปกรณ์ ความจุโหลดสูงสุด การออกแบบที่กะทัดรัด และอายุการใช้งานที่กว้างขวาง และลดต้นทุนการบำรุงรักษา
ข้อมูลประสิทธิภาพ
รุ่น | อัตราส่วน | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
ขนาด
ใบสมัคร
ไดรฟ์แกว่งเป็นผลิตภัณฑ์ที่สมบูรณ์แบบสำหรับการใช้งานที่ต้องการแรงบิดในการหมุน
Slew Drive For Solar: ได้รับการออกแบบในการหมุนแผงโซลาร์เซลล์โซลาร์เซลล์และปรับปรุงประสิทธิภาพการผลิตไฟฟ้ามีโซลูชันการติดตามแสงอาทิตย์แบบแกนเดี่ยวและแกนคู่
สำหรับเครื่องกำเนิดลม: ไดรฟ์แกว่งใช้เพื่อหมุนแท่นในกังหันลม
สำหรับการใช้งานเครื่องจักรก่อสร้าง: ใช้กันอย่างแพร่หลายกับเครนรถบรรทุกติด, แท่นทำงานทางอากาศ, เครนท่าเรือ, ไม้จับ
สำหรับตลาดอุตสาหกรรม: ระบบอัตโนมัติ/สายการประกอบ แขนกลหุ่นยนต์
สำหรับดาวเทียม: ไดรฟ์เลื่อนสามารถใช้สำหรับการสื่อสารในอวกาศและระบบกำหนดตำแหน่งทั่วโลกในจานดาวเทียม
