จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE3 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1100/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| อัตราทดเกียร์: | 31: 1 | แรงบิดเอาต์พุตปกติ: | 533 นิวตันเมตร |
|---|---|---|---|
| สถานที่กำเนิด: | ฉางโจว, จีน | โฮลดิ้งแรงบิด: | 7000 นาโนเมตร |
| แรงบิดเอียง: | 744 นิวตันเมตร | แรงบิดเอาท์พุทจัดอันดับ: | 0.065 รอบต่อนาที |
| การใช้: | เครื่องติดตามแสงอาทิตย์ | ปกป้องคุณสมบัติ: | IP66 |
| แสงสูง: | ไดรฟ์ฆ่าสำหรับติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |
||

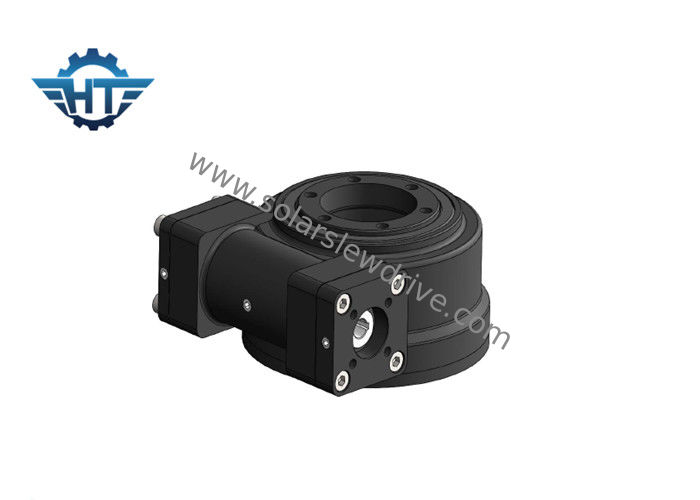

SE3 ความเร็วต่ำล้อมรอบไดรฟ์ Slew ขนาดเล็กหนึ่งแกนพร้อมมอเตอร์เกียร์ดาวเคราะห์ 24vdc เหมาะสำหรับระบบติดตามแสงอาทิตย์
คำอธิบาย
SE3 Slew Drive
เนื่องจากใช้งานได้หลากหลาย ไดรฟ์แกว่งจึงมีหลากหลายขนาดรุ่น ช่วงประสิทธิภาพ และลักษณะการติดตั้งไดรฟ์นี้เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการทั้งการรับน้ำหนักและแรงบิดในการหมุนจากกล่องเกียร์เดียวกันพวกเขายังสามารถสร้างด้วยการหมุนแกนคู่ (แกนหมุนพร้อมกัน) หรือด้วยไดรฟ์คู่บนแกนเดียวกัน (เกลียวตัวหนอนสองตัวขับเฟืองวงแหวนเดียวกันในแกนเดียว)
หมายเหตุ
1. มอเตอร์ต่างๆ (AC, DC และ Hydraulic) สามารถออกแบบได้ตามความต้องการของลูกค้า
2. เพลาตรงข้ามกับมอเตอร์สามารถเลือกเป็นหัวหกเหลี่ยมหรือหัวหกเหลี่ยม
มอเตอร์กระแสตรง
1. ใช้โครงสร้างรองรับคู่สำหรับเพลาส่งออกเพื่อให้แรงบิดสูงสุดของกระปุกเกียร์เพิ่มขึ้นอย่างมาก
2. Sun wheel และ Planetary wheel เชื่อมต่อกันด้วย spline ซึ่งเพิ่มแรงบิดสูงสุดของกระปุกเกียร์และยืดอายุการใช้งาน
3. เราใช้เฟืองเกลียวที่สเตจอินพุทซึ่งทำให้เสียงรบกวนต่ำและทำงานได้อย่างราบรื่นด้วยความเร็วสูง วงแหวนเกียร์ด้านในแยกออกจากกันเพื่อให้เราทำอัตราส่วนได้มากขึ้นและการออกแบบที่ยืดหยุ่น กระปุกเกียร์และมอเตอร์ติดตั้งโดยการยึดตะเข็บด้วยสกรูในแนวแกน ซึ่งเพิ่มความแม่นยำในการจับคู่และลดเสียงรบกวน
4. เราใช้ที่ยึดหมุดกลิ้งภายในล้อดาวเคราะห์ เราใช้การเจียรด้วยหมุดกลิ้งแทนการเจียรแบบเลื่อนเพื่อให้อายุการใช้งานของกระปุกเกียร์ยาวนานขึ้น
5. โครงสร้างรองรับคู่การเจียรภายในบนรูด้านในของเฟืองดาวเคราะห์ทำให้ความกลมของรูในน้อยกว่า 0.003 มม. ทำงานโดยการกลิ้งแทนการเลื่อนการขูดที่แม่นยำของพื้นผิวเกียร์ HRC60 การนำเทคโนโลยีเหล่านี้มาใช้ทำให้มั่นใจได้ว่าการทำงานที่เงียบและมั่นคงเป็นพิเศษและมีอายุการใช้งานยาวนานกว่า 10,000 ชั่วโมง
ขนาด
เอกสารทางเทคนิคของ SE Serise Slewing Drive
| รุ่น | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
