สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE9 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100~360/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | 42CrMo หรือ 50 ล้าน | การประกัน: | 5 ~ 10 ปี |
---|---|---|---|
ขนาด: | 3 นิ้วถึง 25 นิ้ว | ใบสมัคร: | ติดตามแสงอาทิตย์ |
สี: | ลูกค้าจำเป็นต้องใช้ | ชื่อ: | Slewing Drive |
เครื่องยนต์: | 24 / 12V DC | ไซต์การติดตั้ง: | เปิดฟิลด์ |
แสงสูง: | ไดรฟ์ฆ่าสำหรับติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |

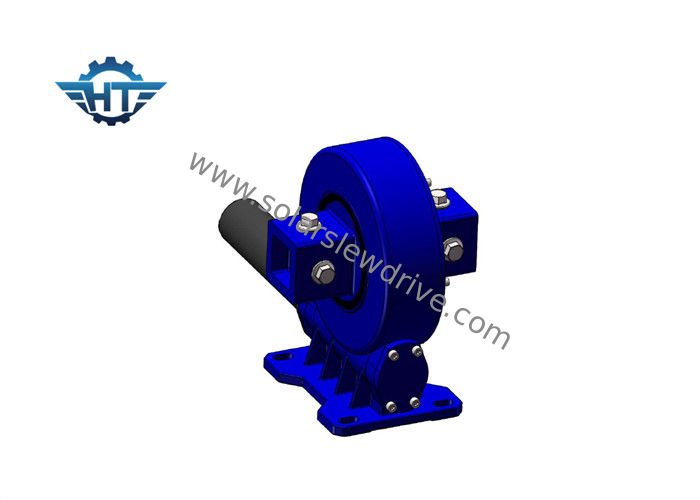

IP66 VE9 Single Worm Slew Drive พร้อมมอเตอร์ไฟฟ้าสำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยวแบบแบน
คำอธิบาย
VE9 Slewing drive นั้นโดยทั่วไปแล้วสามารถแบ่งได้เป็น single worm slew drive และ double worm slew drive
ข้อดีของ Slew Drive
1. การทำให้เป็นโมดูล
เนื่องจากการผสานรวมของไดรฟ์ slew ในระดับสูง ผู้ใช้จึงไม่ต้องซื้อและตัดเฉือนแต่ละส่วนของไดรฟ์ slewนอกจากนี้ยังลดขั้นตอนการเตรียมการเบื้องต้นของการผลิตผลิตภัณฑ์ลงได้ในระดับหนึ่ง ซึ่งช่วยปรับปรุงความปลอดภัยของผลิตภาพแรงงานได้อย่างมาก
2. ความปลอดภัย
ตัวขับหนอนมีลักษณะของการล็อคตัวเองแบบย้อนกลับซึ่งสามารถบรรลุการล็อคตัวเองแบบย้อนกลับนั่นคือโดยตัวหนอนเท่านั้นที่จะขับล้อตัวหนอนคุณลักษณะนี้ทำให้ไดรฟ์ที่ใช้กันอย่างแพร่หลายในการยก แท่นทำงานทางอากาศ และอุปกรณ์อื่น ๆ ไม่ได้ปรับปรุงทางวิทยาศาสตร์และเทคโนโลยี แต่ยังปรับปรุงเสถียรภาพในการทำงานของโฮสต์และปัจจัยด้านความปลอดภัยของผู้ปฏิบัติงานอย่างมาก
3. การออกแบบที่เรียบง่าย
เมื่อเทียบกับเกียร์ธรรมดา เฟืองตัวหนอนสามารถรับอัตราส่วนการชะลอตัวที่ค่อนข้างใหญ่ ในบางกรณี เครื่องหลักสามารถบันทึกส่วนประกอบตัวลดขนาด เพื่อลดต้นทุนการจัดซื้อสำหรับลูกค้า แต่ยังช่วยลดอัตราการสร้างข้อบกพร่องของไดรฟ์สังหาร
ข้อมูลทางเทคนิค VE Slewing Drive
รุ่น | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดถือ (Nm) | แรงบิดเอียง (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ความแม่นยำ (องศา) | ความแม่นยำ | IP | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | ใช่ | 12กก. |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | ใช่ | 18กก. |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | ใช่ | 32กก. |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | ใช่ | 28กก. |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | ใช่ | 52กก. |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | ใช่ | 65กก. |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | ใช่ | 88 กก. |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | ใช่ | 135 กก. |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | ใช่ | 192 กก. |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | ใช่ | 251 กก. |
ข้อดีของมอเตอร์กระแสตรง
1. คุณภาพคงที่ → มาจากวัสดุและเทคนิคที่ดี
2. ราคาต่ำ →ไม่ถูกที่สุดแต่ต่ำสุดที่คุณภาพเท่ากัน
3. จัดส่งที่รวดเร็ว → จัดส่งคำสั่งซื้อตัวอย่างภายในหนึ่งสัปดาห์
4. บริการดี → บริการที่น่าพอใจก่อนและหลังการขาย
คุณสมบัติของมอเตอร์กระแสตรง
1. กล่องเกียร์ดาวเคราะห์ 56 มม. พร้อมมอเตอร์กระแสตรง 60 มม. และมอเตอร์ไร้แปรงถ่าน 57 มม.
2. มอเตอร์เกียร์ dc ขนาดเล็กที่มีความเร็วต่ำและแรงบิดขนาดใหญ่
3. มอเตอร์เกียร์ 60 มม. ให้แรงบิด 43 นิวตันเมตรและเชื่อถือได้มากขึ้น
4. เหมาะสำหรับเส้นผ่านศูนย์กลางขนาดเล็ก เสียงต่ำ และแรงบิดขนาดใหญ่
5. อัตราส่วนการลด: จาก 4 ~ 398
ขนาดของมอเตอร์กระแสตรง
ข้อมูลทางเทคนิคของ DC Motor
พิมพ์ | แรงดันไฟฟ้า DC.(V) | ไม่โหลด | เรท | แรงบิดสูงสุด (Nm) | ||||
ปัจจุบัน (A) | ความเร็ว (รอบต่อนาที) | ความเร็วมอเตอร์ (รอบต่อนาที) | ปัจจุบัน (A) | ความเร็ว (รอบ/นาที) | แรงบิด(Nm) | |||
ZYT80 | 24 | 0.8 (สูงสุด) | 2.6 | 1100 | 3.8(สูงสุด) | 1.7 | 250 | 300 |
