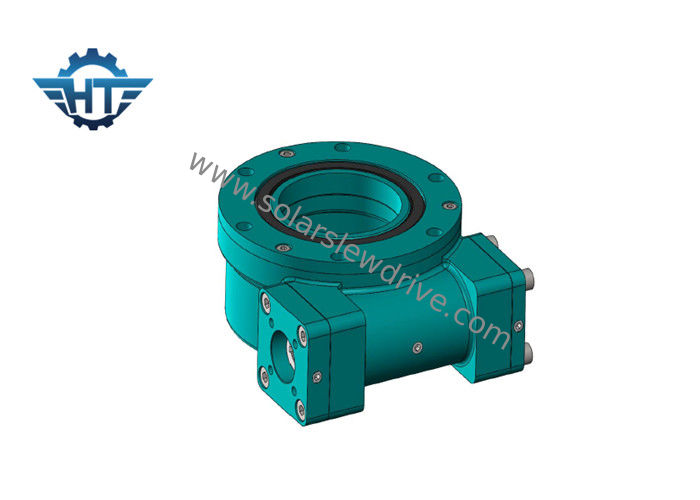

กรีน VE SE SDE ตัวติดตามแสงอาทิตย์แบบเลื่อนไดรฟ์สำหรับระบบพลังงานแสงอาทิตย์แบบแกนเดี่ยวและแบบคู่

กรีน VE SE SDE ตัวติดตามแสงอาทิตย์แบบเลื่อนไดรฟ์สำหรับระบบพลังงานแสงอาทิตย์แบบแกนเดี่ยวและแบบคู่

  • กรีน VE SE SDE ตัวติดตามแสงอาทิตย์แบบเลื่อนไดรฟ์สำหรับระบบพลังงานแสงอาทิตย์แบบแกนเดี่ยวและแบบคู่
  • กรีน VE SE SDE ตัวติดตามแสงอาทิตย์แบบเลื่อนไดรฟ์สำหรับระบบพลังงานแสงอาทิตย์แบบแกนเดี่ยวและแบบคู่
กรีน VE SE SDE ตัวติดตามแสงอาทิตย์แบบเลื่อนไดรฟ์สำหรับระบบพลังงานแสงอาทิตย์แบบแกนเดี่ยวและแบบคู่
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: ทางทิศตะวันออก SDE, VE
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 100~1100 / pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15 ~ 45 วัน
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
สถานที่กำเนิด: ฉางโจว จีน เกรด IP: IP66
ชนิด: Slewing Drive วัสดุ: 42CrMo หรือ 50 ล้าน
การประกัน: 3 ~ 10 ปี ขนาด: 3 นิ้วถึง 25 นิ้ว
ใบสมัคร: ระบบพลังงานแสงอาทิตย์ เครื่องยนต์: AC หรือ DC หรือ Hydarulic
แสงสูง:

ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์

,

solar tracker drive

VE, SE, SDE Slew Drive Solar Tracker สำหรับระบบพลังงานแสงอาทิตย์แบบแกนเดี่ยวและแกนคู่

ลักษณะ

1. แรงบิดโมเมนต์เอียง: แรงบิดคือโหลดคูณด้วยระยะห่างระหว่างตำแหน่งของโหลดและศูนย์กลางของเกียร์แกว่ง

หากแรงบิดที่เกิดขึ้นจากโหลดและระยะทางมากกว่าแรงบิดโมเมนต์ที่ได้รับการจัดอันดับไดรฟ์ที่แกว่งจะถูกคว่ำ

2. โฮลดิ้งแรงบิด: มันเป็นแรงบิดย้อนกลับ

เมื่อไดรฟ์หมุนกลับด้านและชิ้นส่วนไม่เสียหายแรงบิดสูงสุดที่ทำได้จะเรียกว่า Holding Torque

3. Axial Load: โหลดขนานกับแกนของเกียร์แกว่ง

4. Radial Load: โหลดแนวตั้งไปยังแกนของเกียร์แกว่ง

5. ล็อคตัวเอง: เมื่อโหลดไดรฟ์ที่แกว่งไม่สามารถย้อนกลับการหมุนและเรียกว่าล็อคตัวเอง

ข้อมูลทางเทคนิค

SE พารามิเตอร์ประสิทธิภาพแบบจำลอง
แบบ แรงบิดขาออก (Nm) แรงบิดโฮลดิ้ง (Nm) TiltingTorque (Nm) โหลดแกน (kN) โหลดเรเดียล (kN) อัตราส่วน อนุรักษ์ ความแม่นยำ (องศา) IP ทำงานชั่วคราว (℃) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
1" 400 1000 1800 22 12 28: 1 43% ≤0.1 66 -30 ~ + 120 ใช่ 6
3" 600 1500 3000 30 16 31: 1 43% ≤0.1 66 -30 ~ + 120 ใช่ 8
5" 800 6000 4700 68 27 37: 1 43% ≤0.1 66 -30 ~ + 120 ใช่ 12
7" 2000 13500 7100 132 58 57: 1 43% ≤0.1 66 -30 ~ + 120 ใช่ 21
9" 4400 45000 30800 340 130 61: 1 43% ≤0.1 66 -30 ~ + 120 ใช่ 49
12" 5800 54400 40560 480 190 78: 1 43% ≤0.1 66 -30 ~ + 120 ใช่ 61
14" 6550 68000 54200 680 230 85: 1 43% ≤0.1 66 -30 ~ + 120 ใช่ 63
17" 9400 135600 65040 980 390 102: 1 43% ≤0.1 66 -30 ~ + 120 ใช่ 105
21" 16000 203400 81000 1600 640 125: 1 43% ≤0.1 66 -30 ~ + 120 ใช่ 149
25" 21000 271160 89000 2400 950 150: 1 43% ≤0.1 66 -30 ~ + 120 ใช่

204

มอเตอร์เกียร์ดาวเคราะห์ทำงานอย่างไร

การออกแบบมอเตอร์ของดาวเคราะห์จะแทนที่โหลดบนเฟืองดาวเคราะห์หลายดวงซึ่งจะช่วยให้สามารถรับมือกับโหลดที่หนักกว่าดีกว่าสไตล์มอเตอร์อื่น ๆ เกียร์ดาวเคราะห์นั้นมีการซิงโครไนซ์ทำให้พวกเขาสามารถส่งแรงบิดได้อย่างคงที่ การออกแบบเกียร์ดาวเคราะห์นั้นมีประสิทธิภาพมากในการรักษาน้ำมันหล่อลื่นทำให้มอเตอร์ขนาดเล็กเหล่านี้ทำงานที่ความเร็วสูงขึ้น ด้วยเหตุนี้มอเตอร์เกียร์ดาวเคราะห์จึงทำงานได้ดีที่สุดเมื่อต้องการแรงบิดสูง

ข้อดี

1. ยินดีต้อนรับ OEM

สนับสนุนผลิตภัณฑ์ที่กำหนดเอง OEM

2. รับประกันคุณภาพ

การสนับสนุนทางเทคนิคมืออาชีพรับประกันหนึ่งปีหรือ 1,000 ชั่วโมง

3. การจัดส่งที่รวดเร็วและทันเวลา

โดยปกติ 10-15 วันสำหรับสินค้าการผลิต

ข้อมูลทางเทคนิค

ชนิด แรงดันไฟฟ้า DC (V) ไม่โหลด จัดอันดับ แรงบิดสูงสุด (Nm)
ปัจจุบัน (A) ความเร็ว (รอบต่อนาที) ความเร็วมอเตอร์ (รอบต่อนาที) ปัจจุบัน (A) ความเร็ว (รอบ / นาที) แรงบิด (นิวตันเมตร)
ZYT09RC + 24 0.8 (สูงสุด) 2.6 1100 10.5 (MAX) 2.0 500 750

ขนาด
