สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100~1100 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
ชนิด: | VE Slewing Drive | วัสดุ: | 42CrMo หรือ 50 ล้าน |
---|---|---|---|
การประกัน: | 5 ~ 10 ปี | ขนาด: | 3 นิ้วถึง 25 นิ้ว |
ประเภทของฟัน: | No input file specified. | เครื่องยนต์: | AC หรือ DC หรือ Hydarulic |
สี: | ลูกค้าจำเป็นต้องใช้ | ใบสมัคร: | ติดตามแสงอาทิตย์ |
แสงสูง: | solar tracker drive,slewing drive for solar tracking system |

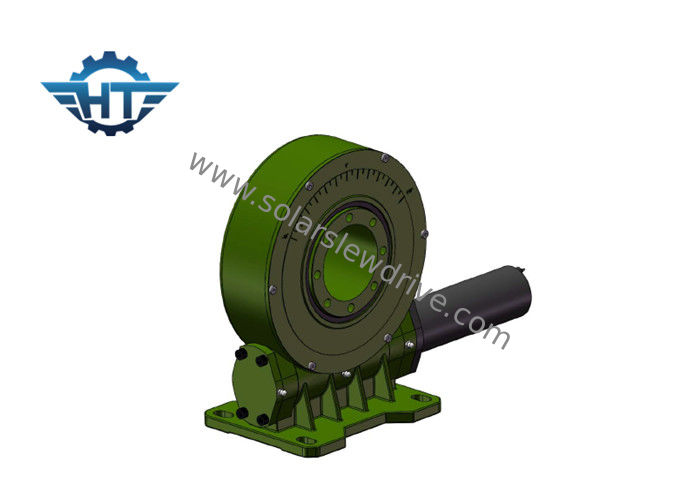

เกียร์หนอนแบบแกนเดี่ยว VE9 เลื่อนไดรฟ์พร้อมส่วนปันส่วนขนาดใหญ่สำหรับตัวติดตาม PV
ลักษณะ
ไดรฟ์แกว่งของ Hangtuo ใช้เทคโนโลยีการเคลื่อนไหวที่มีความแม่นยำซึ่งให้อัตราส่วนขนาดใหญ่ในขั้นตอนเดียวของการใส่เกียร์ แบริ่งและเกียร์ถูกประกอบเข้าด้วยกันเป็นโปรไฟล์ต่ำยึดตัวเองและตัวเรือนพร้อมติดตั้งที่ปรับให้เหมาะกับน้ำหนักและประสิทธิภาพ ผลิตภัณฑ์ที่ปรับได้สูงเหล่านี้ยังมีความต้านทานแรงกระแทกที่แข็งแกร่งประสิทธิภาพการใช้งานที่ยาวนานการหมุนที่ราบรื่นการป้องกันแบริ่งและตัวเลือกไดรฟ์ที่ปิดผนึก
เรามีความสามารถในการให้บริการโซลูชั่นที่กำหนดเองสำหรับการใช้งานเฉพาะ
การประยุกต์ใช้งาน
ผลิตภัณฑ์ของเราประกอบด้วยไดรฟ์แกว่งและส่วนประกอบที่เกี่ยวข้องซึ่งส่วนใหญ่จะใช้ในระบบติดตามแสงอาทิตย์แกนเดียวหรือสองแกนยานพาหนะก่อสร้างเครื่องจักรพอร์ตยานพาหนะโมดูลาร์และระบบพลังงานลมขนาดเล็ก
ลูกค้าจากบ้านและต่างประเทศสำหรับระบบติดตามความร้อนจากแสงอาทิตย์ / PVV / CSP เนื่องจากการรวมกันของแหวนแกว่งกับเพลาหนอนนาฬิกาทรายซึ่งให้การสัมผัสฟันที่มากขึ้นแรงบิดของไดรฟ์ที่เพิ่มขึ้น มีขนาดแตกต่างกันตั้งแต่ 3 นิ้วถึง 25 นิ้วที่มีมากกว่า 60 รุ่นเพื่อตอบสนองความต้องการการติดตามปกติและแม่นยำในฟิลด์ PV, CPV, CSP และการติดตามพลังงานความร้อนจากแสงอาทิตย์
ข้อมูลทางเทคนิค
VE Model Performance Parameters | ||||||||||||
แบบ | แรงบิดขาออก (Nm) | แรงบิดโฮลดิ้ง (Nm) | TiltingTorque (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ความแม่นยำ (องศา) | ความแม่นยำ | IP | ทำงาน Tep (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 88 กิโลกรัม |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 135 กก |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 192 กก |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 251 กิโลกรัม |
