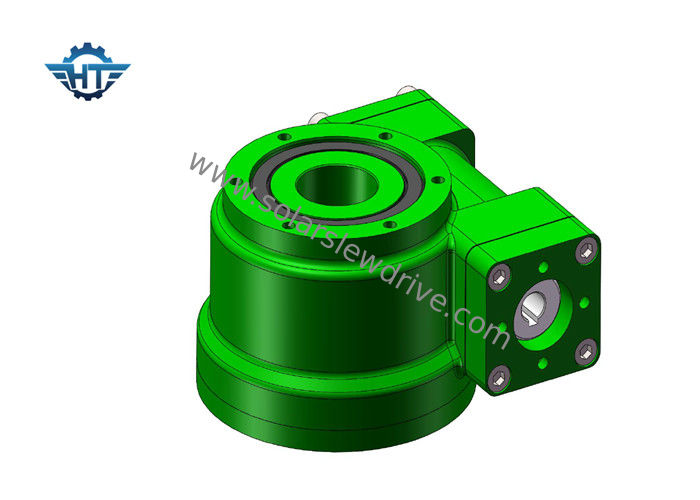

เวิร์มตัวหนอนขนาดเล็กพลังงานแสงอาทิตย์ความแม่นยำสูงไดรฟ์แรงบิดสูงที่มีพื้นผิวเกียร์ดับ

เวิร์มตัวหนอนขนาดเล็กพลังงานแสงอาทิตย์ความแม่นยำสูงไดรฟ์แรงบิดสูงที่มีพื้นผิวเกียร์ดับ

  • เวิร์มตัวหนอนขนาดเล็กพลังงานแสงอาทิตย์ความแม่นยำสูงไดรฟ์แรงบิดสูงที่มีพื้นผิวเกียร์ดับ
  • เวิร์มตัวหนอนขนาดเล็กพลังงานแสงอาทิตย์ความแม่นยำสูงไดรฟ์แรงบิดสูงที่มีพื้นผิวเกียร์ดับ
เวิร์มตัวหนอนขนาดเล็กพลังงานแสงอาทิตย์ความแม่นยำสูงไดรฟ์แรงบิดสูงที่มีพื้นผิวเกียร์ดับ
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: SE
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 100-1100 / pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15 ~ 45 วัน
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
แหล่งจ่ายไฟ: 24 VDC แบบ: ซีรี่ส์ SE
ชื่อ: ไดรฟ์ Slew ความแม่นยำสูง การเคหะ: การคัดเลือกนักแสดง
ได้รับการรับรอง: ISO, CE แรงบิดออก: 0.4 ~ 21 KNM
ปกป้องคุณสมบัติ: สิ่งที่ส่งมา สถานกำเนิด: ฉางโจว จีน
แสงสูง:

ไดรฟ์ slewing สำหรับระบบติดตามดวงอาทิตย์

,

ไดรฟ์ slew สำหรับตัวติดตามแสงอาทิตย์

ตัวหนอนขนาดเล็กพลังงานแสงอาทิตย์ความแม่นยำสูง Slew Drive แรงบิดสูงพร้อมผิวเฟืองดับ

ลักษณะ

แกว่งไดรฟ์เป็นเกียร์ที่สามารถเก็บโหลดรัศมีและแนวแกนได้อย่างปลอดภัยเช่นเดียวกับการส่งแรงบิดสำหรับการหมุน การหมุนสามารถอยู่ในแกนเดียวหรือหลายแกนพร้อมกัน Slewing ไดรฟ์ทำโดยการผลิตเกียร์แบริ่ง, ซีล, ที่อยู่อาศัย, มอเตอร์และส่วนประกอบเสริมอื่น ๆ และรวมไว้ในกล่องเกียร์สำเร็จรูป

1) Tilt Torque: โหลดจะถูกคูณด้วยระยะห่างระหว่างตำแหน่งโหลดและศูนย์กลางของการสนับสนุนแบบหมุน หากแรงบิดที่เกิดจากการโหลดและระยะทางมากกว่าแรงบิดโมเมนต์การเอียงที่กำหนดไว้ไดรฟ์โรตารีจะกลับด้าน

2) โหลดแกน: ขนานกับแบริ่งการแกว่ง

3) โหลดรัศมี: ตั้งฉากกับแบริ่งการแกว่ง

4) ล็อคตัวเอง: เฉพาะเมื่อโหลดไดรฟ์โรตารีไม่สามารถย้อนกลับการหมุนที่เรียกว่าล็อคตัวเอง

5) ถือแรงบิด: แรงบิดย้อนกลับ เมื่อไดรฟ์หมุนไปด้านหลังชิ้นส่วนจะไม่เสียหาย

6) แรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดในการถือครอง

พารามิเตอร์ทางเทคนิค


แบบ

แรงบิดขาออก (Nm)
TiltingTorque (Nm) แรงบิดโฮลดิ้ง (Nm) โหลดแกน (kN) โหลดเรเดียล (kN) อัตราส่วน อย่างมีประสิทธิภาพ ความแม่นยำ (องศา) IP ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
1" 400 1000 1800 22 12 32: 1 40% ≤0.1 66 ใช่ 6
3" 600 1500 3000 30 16 31: 1 40% ≤0.1 66 ใช่ 8
5" 800 6000 9200 68 27 37: 1 40% ≤0.1 66 ใช่ 12
7" 2000 13500 13200 132 58 57: 1 40% ≤0.1 66 ใช่ 21
9" 4400 45000 30800 340 130 61: 1 40% ≤0.1 66 ใช่ 49
12" 5800 54400 40560 480 190 78: 1 40% ≤0.1 66 ใช่ 61
14" 6550 68000 54200 680 230 85: 1 40% ≤0.1 66 ใช่ 63
17" 9400 135600 65040 980 390 102: 1 40% ≤0.1 66 ใช่ 105
21" 16000 203400 81000 1600 640 125: 1 40% ≤0.1 66 ใช่ 149
25" 21000 271160 89000 2400 950 150: 1 40% ≤0.1 66 ใช่ 204
