สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SE, VE |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100~1100/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
ชนิด: | ไดรฟ์ Slewing แกนเดี่ยว | ระดับความปลอดภัย: | IP65 |
---|---|---|---|
ได้รับการรับรอง: | ISO, CE | ปกป้องคุณสมบัติ: | สิ่งที่ส่งมา |
วัสดุ: | 42CrMo หรือ 50 ล้าน | การประกัน: | 5 ~ 10 ปี |
ขนาด: | 3 นิ้วถึง 25 นิ้ว | ใบสมัคร: | เครื่องติดตามแสงอาทิตย์ |
แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามดวงอาทิตย์,ไดรฟ์ slew สำหรับตัวติดตามแสงอาทิตย์ |

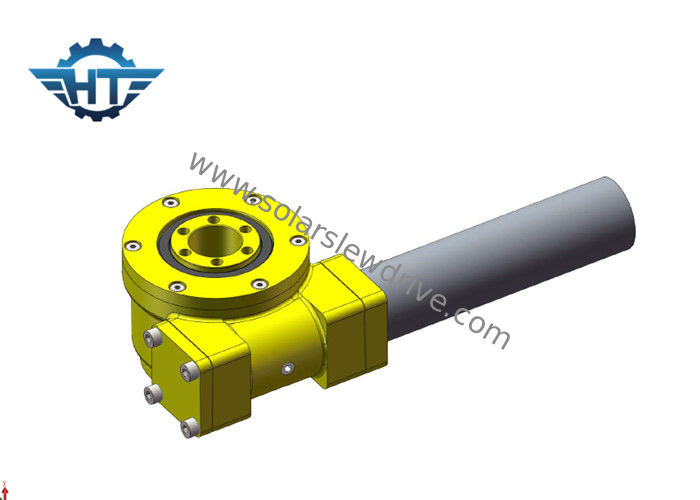

ตัวติดตามแสงอาทิตย์ที่ป้องกันสนิมรักษาไดรฟ์ที่แนบมากับมอเตอร์เกียร์ดาวเคราะห์ DC นำไปใช้ในการติดตามแสงอาทิตย์แบน
ลักษณะ
การออกแบบทางกลของตัวติดตามควรคำนึงถึงการกระจัดสูงสุดของดวงอาทิตย์ในช่วงฤดูร้อน (มุมชดเชยสูงสุดระหว่างแกน) ตัวติดตามแกนเดี่ยวแบบแบนหรือแกนติดตามแบบติดตาม (แกนเดี่ยวแบบเอียง) การเคลื่อนที่เชิงมุมสูงสุดมักจะไม่เกินหรือ 120 °
การออกแบบโครงสร้างทางกลของไดรฟ์สลูว์จะต้องแน่นและปลอดภัยโดยคำนึงถึงการขยายตัวทางความร้อนของโลหะและการติดตั้งไดรฟ์สลูว์ที่ถูกต้อง
ในกรณีของการสึกหรอทางกลที่เหมาะสมการสูญเสียความดันลมและค่าเสื่อมราคาวัสดุระบบติดตามสามารถรับประกันระยะเวลาการใช้งาน 25 ปี ในเวลาเดียวกันเพื่อปกป้องอายุการใช้งานที่ยาวนานชิ้นส่วนทั้งหมดของไดรฟ์สลูว์จะต้องชุบด้วยไฟฟ้าหรือการรักษาพื้นผิวป้องกันสนิม
ข้อมูลทางเทคนิค
SE พารามิเตอร์ประสิทธิภาพแบบจำลอง | ||||||||||||
แบบ | แรงบิดขาออก (Nm) | แรงบิดโฮลดิ้ง (Nm) | TiltingTorque (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | อนุรักษ์ | ความแม่นยำ (องศา) | IP | ทำงานชั่วคราว (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
1" | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 8 |
5" | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 12 |
7" | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | ใช่ | 204 |
คำแนะนำในการติดตั้ง
ไดรฟ์แกว่งซีรี่ย์ SE มักติดตั้งในแนวนอน และเรายังแนะนำให้ติดตั้งในแนวนอนโดยพิจารณาถึงประสิทธิภาพของไดรฟ์แกว่ง
