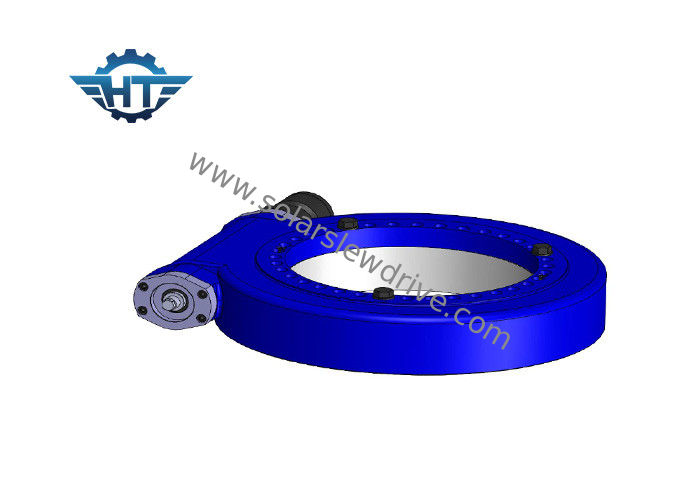

จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE12" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | SE12 | อัตราทดเกียร์: | 78: 1 |
|---|---|---|---|
| ใบสมัคร: | เครื่องจักรก่อสร้างและพลังงานใหม่ | สถานที่กำเนิด: | ฉางโจว จีน |
| คนขับรถ: | มอเตอร์เซอร์โว 220VAC / 380VAC | การประกัน: | 5 ~ 10 ปี |
| ใบรับรอง: | ISO9001, CE | การติดตั้ง: | แนวนอน |
| แสงสูง: | worm drive gearbox,worm gear slewing ring |
||
การวิเคราะห์สั้น ๆ เกี่ยวกับข้อดีสี่ข้อของ rotary reducer (slew drive)
โรตารี่ลด (ไดรฟ์ฆ่า) ส่วนใหญ่จะใช้ในเครื่องจักรก่อสร้างวิศวกรรมเช่นเดียวกับพลังงานแสงอาทิตย์พลังงานลมและความหลากหลายของการดำเนินงานในระยะยาวของเครื่องจักรติดตามอัตโนมัติและแม้แต่อุตสาหกรรมหุ่นยนต์อุตสาหกรรม โรตารี่ลดส่วนใหญ่มีข้อดีสี่ต่อไปนี้:
1. ตัวหมุนแบบหมุนของการรวมตัวสูง
ตัวหมุนแบบหมุนมีการรวมกันอย่างมากตัวหมุนแบบหมุนที่ใหญ่ที่สุดและเล็กที่สุดสามารถขับเครื่องจักรที่มีช่องว่างในการโหลดหลายสิบครั้ง แต่ขนาดของมันโดยเฉพาะอย่างยิ่งขนาดแกนส่งโซ่ไม่แตกต่างกันมากข้อดีนี้เอื้อต่อการแบนของโครงสร้างแบบเชื่อมต่อ ส่วนของชุดไดรฟ์ซึ่งจะช่วยลดอุปกรณ์เครื่องจักรกลทั้งหมด
2. Modular Rotary reducer
เนื่องจากการรวมกันของตัวลดแบบหมุนสูงผู้ใช้จึงไม่จำเป็นต้องจัดเตรียมอุปกรณ์ที่หมุนได้ในแต่ละส่วนของการจัดหาและการประมวลผลในระดับหนึ่งยังช่วยลดการผลิตผลิตภัณฑ์ที่จุดเริ่มต้นของกระบวนการเตรียมการ ผลผลิต
3. ความปลอดภัยของโรตารี่ลด
ตัวหนอนไดรฟ์มีลักษณะของการล็อคตัวเองแบบย้อนกลับสามารถบรรลุการล็อคตัวเองแบบย้อนกลับนั่นคือหนอนจะขับล้อหนอนเท่านั้น ลักษณะนี้ทำให้โรตารี่ลด (ไดรฟ์ฆ่า) สามารถใช้กันอย่างแพร่หลายในการยกทำงานทางอากาศและอุปกรณ์อื่น ๆ ในขณะที่การปรับปรุงเนื้อหาทางวิทยาศาสตร์และเทคโนโลยีของโฮสต์ แต่ยังปรับปรุงเสถียรภาพการดำเนินงานของโฮสต์และปัจจัยด้านความปลอดภัยของการดำเนินงาน . โรตารี่ลด (ไดรฟ์ slew) ติดตั้งง่ายบำรุงรักษาง่ายและประหยัดพื้นที่การติดตั้งในระดับที่สูงกว่าผลิตภัณฑ์โรตารี่แบบดั้งเดิม
4. การออกแบบเมนเฟรมประยุกต์ของโรตารี่ลดเมื่อเทียบกับเกียร์แบบดั้งเดิม
เฟืองตัวหนอนสามารถรับอัตราการชะลอตัวที่ค่อนข้างใหญ่ในบางกรณีมันสามารถบันทึกส่วนเมนเฟรมสำหรับโฮสต์ซึ่งช่วยลดต้นทุนการจัดซื้อสำหรับลูกค้า แต่ยังลดอัตราการสร้างความผิดของโฮสต์อย่างมาก ในฐานะที่เป็นโครงสร้างแบบบูรณาการตัวหมุนแบบหมุน (slew drive) ค่อนข้างใหม่และการปรับปรุงการรวมไม่เพียง แต่นำประโยชน์มากมายในการประยุกต์ใช้ แต่ยังสร้างความสะดวกสบายมากสำหรับการผลิตและใช้และจะเป็นทิศทางการวิจัยที่สำคัญของเราในการปรับปรุง ความแม่นยำความทนทานและการขยายขอบเขตการใช้งานในอนาคต
ตารางแสดงประสิทธิภาพของ SE Series
| แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โฮลดิ้งแรงบิด | โหลดตามแนวแกน | โหลดเรเดียล | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นิวตันเมตร | นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | ระดับ | ใช่ | กิโลกรัม | |||
| 1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | ใช่ | 9 |
| 5" | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 14 |
| 7" | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 23 |
| 9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 44 |
| 12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 51 |
| 14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 62 |
| 17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 85 |
| 21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 141 |
| 25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 182 |
คำแนะนำในการติดตั้ง
ไดรฟ์แกว่งซีรี่ย์ SE มักติดตั้งในแนวนอน และเรายังแนะนำให้ติดตั้งในแนวนอนโดยพิจารณาถึงประสิทธิภาพของไดรฟ์แกว่ง
