จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE5" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo, QT | แบบ: | สองแกน 7 นิ้ว |
|---|---|---|---|
| อัตราทดเกียร์: | 57: 1 | แรงบิดเอาต์พุต: | 0.8 kNm |
| โฮลดิ้งแรงบิด: | 6 กิโลนิวตัน | แรงบิดเอียง: | 9.2 กิโลนิวตัน |
| อย่างมีประสิทธิภาพ: | 40% | ทำงานชั่วคราว: | -30 ℃ ～ + 120 ℃ |
| แสงสูง: | ไดรฟ์แหวนแกว่ง,มอเตอร์ไดรฟ์หนอน |
||

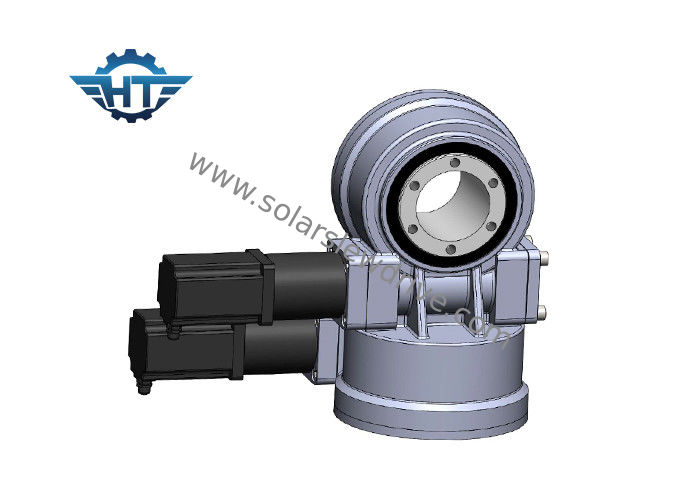

ไดรฟ์เกียร์หนอน 5 นิ้วที่อยู่อาศัยในตัวสำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่และดาวเทียม
คำอธิบาย
ไดรฟ์สังหารเป็นผลิตภัณฑ์ที่ได้รับการอัพเกรดของตลับลูกปืนสังหารซึ่งโดยปกติจะประกอบด้วยตัวหนอนตลับลูกปืนชนิดเทอร์โบที่อยู่อาศัยและแหล่งพลังงานตัวเรือนที่ใช้เหล็กหล่อคุณภาพสูงมีความแข็งแรงสูงมากเฟืองตัวหนอนใช้ 42CrMo และอิออนไนไตรด์เรืองแสงความต้านทานการสึกหรอสูงกว่าความแข็งที่แข็งแกร่งและอายุการใช้งานนานขึ้นเมื่อเทียบกับวัสดุ 50Mn ของก๊าซไนไตรด์ในประเทศแบบดั้งเดิมและซองอื่น ๆ ในประเทศ หนอน.
ข้อมูลทางเทคนิคการผลิต
รุ่น: SDE7
สมุฏฐาน: ฉางโจวประเทศจีน
ยี่ห้อ: HT
ชนิด: สิ่งที่ส่งมา
วัสดุ: 42CrMo, 50Mn
แรงบิดขาออก: 800N.m
แรงบิดโมเมนต์การเอียง: 6000 นิวตันเมตร
แรงบิด: 9200 Nm
คะแนนตามแนวแกนคงที่: 133 KN
คะแนนเรเดียลแบบคงที่: 53 KN
คะแนนแกนแบบไดนามิก: 32 KN
ไดนามิกเรเดียลเรตติ้ง: 28KN
อัตราทดเกียร์: 57: 1
ประสิทธิภาพ: 40%
ไดรฟ์แกว่งของ Hangtuoประกอบด้วยตัวเรือนแบริ่งแกว่งการปิดผนึกตัวหนอนที่ห่อหุ้มด้วยชิ้นส่วนอะไหล่ที่สมบูรณ์นอกจากนี้เรายังสามารถผลิตมอเตอร์อิเล็กทรอนิกส์และมอเตอร์ไฮดรอลิกที่ใช้สำหรับการหมุนไดรฟ์ซึ่งสามารถเคลื่อนที่ตามทิศทางตามเข็มนาฬิกาและหมุนทิศทางทวนเข็มนาฬิกา
ข้อดี
1. ช่วงเวลาการพลิกคว่ำที่แข็งแกร่งขึ้นอยู่กับแหวนแกว่ง
2. นำไดรฟ์หนอนมาใช้
3. ขับเคลื่อนภาระที่มากขึ้นสำหรับการใช้หน้าสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ดีกว่า
แผนภูมิประสิทธิภาพของ SDE Series
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3 " | 31: 1 | 600 | 1,500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2543 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12 นิ้ว | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14 นิ้ว | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
หมายเหตุ: มิติข้อมูลและพารามิเตอร์ข้างต้นอาจได้รับการอัปเดตหรือปรับเปลี่ยนสำหรับมิติข้อมูลและพารามิเตอร์โดยละเอียดเพิ่มเติมโปรดดูภาพวาดการขายของเรา
การจำแนกประเภทและภาพวาด
มักจะมีประเภทแกนเดียวประเภทแกนคู่ประเภทแนวตั้งและประเภทหนอนคู่ตั้งแต่ 3 ถึง 25 นิ้วสำหรับรายละเอียดกรุณาติดต่อเราสำหรับรูปวาดการขาย
