สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100~1100 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
ชนิด: | VE Slewing Drive | วัสดุ: | 42CrMo หรือ 50 ล้าน |
---|---|---|---|
การประกัน: | 5 ~ 10 ปี | ขนาด: | 3 นิ้วถึง 25 นิ้ว |
ประเภทของฟัน: | ฟันลาน | เครื่องยนต์: | AC หรือ DC หรือ Hydarulic |
สี: | ลูกค้าจำเป็นต้องใช้ | ใบสมัคร: | ติดตามแสงอาทิตย์ |
แสงสูง: | solar tracker drive,slewing drive for solar tracking system |

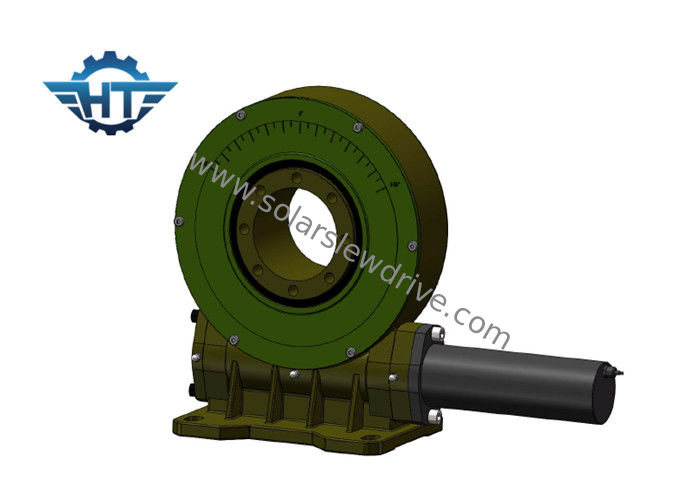

กล่องเกียร์หนอนแรงบิดสูง IP66 ที่หุ้มไว้เป็นศูนย์แบคแลชแบบเลื่อนกลับไดรฟ์สำหรับระบบพลังงานแสงอาทิตย์แบบรวม
ลักษณะ
ไดรฟ์ Slew เป็นหน่วยออล - อิน - วันที่ประกอบด้วยแหวนลูว์เกียร์เกียร์ตัวเรือนและมอเตอร์ (ไฟฟ้าหรือไฮดรอลิก) และถูกออกแบบมาสำหรับการโหลดตามแนวแกนรัศมีและโมเมนต์ เราพัฒนาเกียร์ออร์เดอร์หนอนแบคแลชสูงเพื่อการใช้งานที่ต้องการความแม่นยำสูง
คุณสมบัติ
1. Hangtuo slew Drives ขับเคลื่อนด้วยเทคโนโลยีหนอนชั่วโมง (การห่อหุ้มสองชั้น) สำหรับการจัดการภาระเพิ่มประสิทธิภาพและความแม่นยำ
2. ผลิตไดรฟ์หลากหลายสไตล์ขนาดรุ่นช่วงประสิทธิภาพตัวเลือกการปิดผนึกและลักษณะการติดตั้ง
3. รูปแบบมาตรฐานขนาดจาก 75 มม. ถึง 800 มม.
4. ฟันเฟืองเกือบเป็นศูนย์ฟันเฟือง
5. ล็อคตัวเอง
หลายตัวเลือก
1. อัตราส่วนลดเกียร์ 31: 1 ถึง 150: 1
2. แนวนอนแนวตั้งหรือการรวมกันของการติดตั้งหลายแกน
3. หนอนเดี่ยวหรือหนอนคู่
4. ตัวเลือกมอเตอร์ไฟฟ้าหรือไฮดรอลิก
5. ที่อยู่อาศัย: เปิดหรือปิด
6. การกำหนดค่าอินพุตที่กำหนดเอง
7. การออกแบบที่กำหนดเองตามความต้องการของแอปพลิเคชัน
ข้อมูลทางเทคนิค
VE Model Performance Parameters | ||||||||||||
แบบ | แรงบิดขาออก (Nm) | แรงบิดโฮลดิ้ง (Nm) | TiltingTorque (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ความแม่นยำ (องศา) | ความแม่นยำ | IP | ทำงาน Tep (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 88 กิโลกรัม |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 135 กก |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 192 กก |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | ใช่ | 251 กิโลกรัม |
