สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SDE3" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | 50Mn, 42CrMo, QT | แบบอย่าง: | SDE |
---|---|---|---|
ขนาด: | 3-25 นิ้ว | ขนาดเจาะ: | 100-800mm |
ตัวเลือกเกียร์: | เกียร์ภายนอก | การรับประกัน: | 5 ปี |
OEM: | มีอยู่ | ประเภทการหมุน: | แกนคู่ |
แสงสูง: | solar tracker drive,solar slew drive |

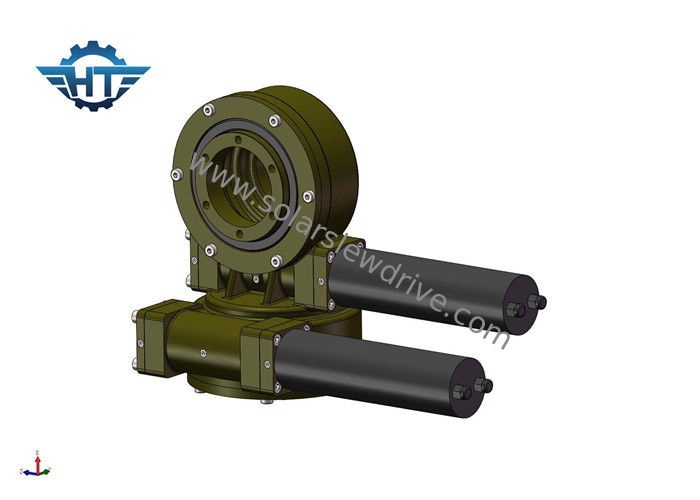

ไดรฟ์ Slew ขนาดเล็กที่ป้องกันการสึกหรอและฉีกขาดพร้อมตัวเรือน IP66 สำหรับระบบติดตามแสงอาทิตย์
คำอธิบาย
ไดรฟ์แกว่งของ Hangtuo ให้อัตราทดเกียร์ขนาดใหญ่ในขั้นตอนการใส่เกียร์เดียว ปรับให้เหมาะสมสำหรับน้ำหนักเทียบกับประสิทธิภาพwroms และ gears ถูกประกอบเป็นโครงเตี้ย ยึดตัวเอง และพร้อมติดตั้ง ทำให้ผลิตภัณฑ์สามารถตอบสนองต่อแรงในแนวแกนและแนวรัศมีทั้งหมด และทำให้เกิดโมเมนต์การเอียงที่เกิดขึ้นในการใช้งานที่ท้าทายที่สุดผลิตภัณฑ์ที่ปรับเปลี่ยนได้สูงเหล่านี้ยังมีคุณสมบัติต้านทานการกระแทกที่แข็งแกร่ง อายุการใช้งานยาวนาน การหมุนที่ราบรื่น การป้องกันตลับลูกปืน และตัวเลือกการซีลไดรฟ์ประโยชน์ทางเทคนิคทั้งหมด รวมกับมาตรฐานคุณภาพชั้นนำของอุตสาหกรรม ทำให้ผลิตภัณฑ์ Hangtuo เป็นตัวเลือกในอุดมคติสำหรับการใช้งานหนักที่มีความสำคัญต่อประสิทธิภาพการทำงาน
หลักการทำงานของ Slew Drive
ตัวหนอนถูกขับเคลื่อนด้วยมอเตอร์ ซึ่งขับเคลื่อนตัวขับแกว่งเพื่อหมุนและส่งออกแรงบิดผ่านหน้าแปลนที่ยึดอยู่ในตัวเรือนไดรฟ์ Slewing มีการล็อคตัวเองแบบย้อนกลับเนื่องจากไดรฟ์เฟืองตัวหนอนที่มีลักษณะการล็อคตัวเองแบบย้อนกลับ
คุณสมบัติหลัก
1. มั่นคง
2. ความแม่นยำสูง
3.ประสิทธิภาพดีเยี่ยม
พารามิเตอร์ประสิทธิภาพรุ่น SDE
แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดถือ (Nm) | แรงบิดเอียง (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ | ความแม่นยำ (องศา) | IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 600 | 1500 | 5800 | 3.6 | 15 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | ใช่ | 25กก. |
5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | ใช่ | 34กก. |
7" | 2000 | 13500 | 13200 | 34 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | ใช่ | 56กก. |
9" | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | ใช่ | 92กก. |
12" | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | ใช่ | 160 กก. |
14" | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | ใช่ | 224กก. |
17" | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | ใช่ | 320กก. |
21" | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | ใช่ | 492kg |
25" | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | ใช่ | 705 กก. |
