จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | ทิศตะวันออก 3 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| อัตราทดเกียร์: | 31: 1 | ชนิด: | สิ่งที่ส่งมา |
|---|---|---|---|
| ใบสมัคร: | พลังงานแสงอาทิตย์ | คนขับรถ: | มอเตอร์ไฮดรอลิก |
| เกรด IP: | IP66 | สี: | ตามที่ขอ |
| ประสิทธิภาพ: | 40% | ฟันเฟือง: | 0.1 องศา |
| แสงสูง: | solar tracker drive,slewing drive for solar tracking system |
||

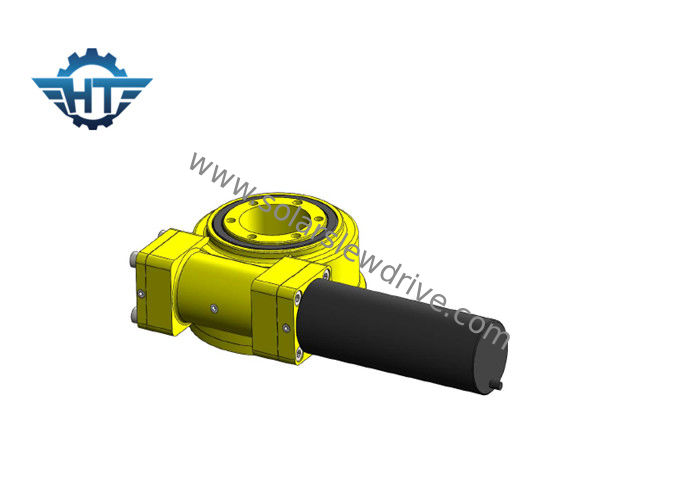

SE Worm Geared Single Slew Drive แกนเดียวที่มีความแม่นยำสูงสำหรับใช้ในอุตสาหกรรมและระบบพลังงานแสงอาทิตย์แบบเข้มข้น
ลักษณะ
ตัวติดตามแสงอาทิตย์ต้องมีการเคลื่อนไหวที่ราบรื่นช้าและแข็งแรง ตัวติดตามควรมีความแม่นยำของตำแหน่งสูงและมีความน่าเชื่อถือสูง ข้อกำหนดเหล่านี้สามารถทำได้โดยไดรเวอร์ที่ออกแบบมาเป็นพิเศษซึ่งรู้จักกันในชื่อไดรเวอร์การแกว่ง
ความแม่นยำ: 0.1 องศา
ที่มีอยู่: 3 นิ้ว - 12 นิ้ว
การติดตั้งแนวนอน
ขอแนะนำให้ติดตั้งไดรฟ์สำหรับการแกว่งคว่ำลงบนแกนแอซิมัทในแอปพลิเคชันพลังงานแสงอาทิตย์เพื่อการป้องกันที่ดีขึ้นและเพิ่มการป้องกันสำหรับแกนระดับความสูง สำหรับการใช้งานอื่น ๆ ทิศทางการติดตั้งจะขึ้นอยู่กับการประเมินระดับการป้องกันและมันจะดีกว่าสำหรับการป้องกันที่ดีขึ้น
การติดตั้งในแนวตั้ง
ขอแนะนำให้ติดตั้งไดรฟ์แกว่งที่อ้างถึงรูปวาดที่แนบมาในแอพพลิเคชั่นพลังงานแสงอาทิตย์เพื่อการป้องกันที่ดีขึ้น สำหรับการใช้งานอื่น ๆ ทิศทางการติดตั้งจะขึ้นอยู่กับการประเมินระดับการป้องกันและมันจะดีกว่าสำหรับการป้องกันที่ดีขึ้น
รายละเอียด
1. โดยการใช้แบริ่งแกว่งเป็นองค์ประกอบหลักของไดรฟ์แกว่งสามารถแบกแรงตามแนวแกนแรงรัศมีและช่วงเวลาการเอียงพร้อมกัน
2. Slewing ไดรฟ์ถูกนำมาใช้กันอย่างแพร่หลายในรถพ่วงแบบแยกส่วนทุกชนิดของเครนแพลตฟอร์มการทำงานทางอากาศระบบติดตามแสงอาทิตย์และระบบพลังงานลม
3. กระปุกเกียร์ไฟฟ้าและดาวเคราะห์สามารถออกแบบตามความต้องการของลูกค้า
4. Slewing drive มีข้อได้เปรียบของการประหยัดพื้นที่ในสิ่งอำนวยความสะดวกกำลังการผลิตไฟฟ้าสูงสุดในการออกแบบที่กะทัดรัดอายุการใช้งานที่กว้างขวางลดค่าใช้จ่ายในการบำรุงรักษา ฯลฯ
พารามิเตอร์ประสิทธิภาพของ SE series
| แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โฮลดิ้งแรงบิด | โหลดตามแนวแกน | โหลดเรเดียล | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นิวตันเมตร | นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | ระดับ | ใช่ | กิโลกรัม | |||
| 1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | ใช่ | 9 |
| 5" | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 14 |
| 7" | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 23 |
| 9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 44 |
| 12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 51 |
| 14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 62 |
| 17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 85 |
| 21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 141 |
| 25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 182 |
การเขียนแบบโครงสร้าง
1. ฐานที่อยู่อาศัย
2. แหวนแกว่ง
3. ร่องน้ำ
4. ประทับตรา
5. แผ่นด้านบน
6. ไดรฟ์ (มอเตอร์ไฮดรอลิก / มอเตอร์อิเล็กทรอนิกส์)
7. มอเตอร์อะแดปเตอร์
8. โอริง
9. อินพุตรู
10. เพลาตรงข้ามกับมอเตอร์
11. ฝาท้าย
12. ปก
13. ตัวเข้ารหัส
