จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE9" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | VE9 |
|---|---|---|---|
| อัตราทดเกียร์: | 61: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 7320 นิวตันเมตร |
| โฮลดิ้งแรงบิด: | 55000 นาโนเมตร | แรงบิดเอียง: | 16300 นิวตันเมตร |
| อย่างมีประสิทธิภาพ: | 40% | แม่นยำ: | ≤0.1° |
| แสงสูง: | มอเตอร์เกียร์ไฮดรอลิกแกว่ง,slewing gear |
||

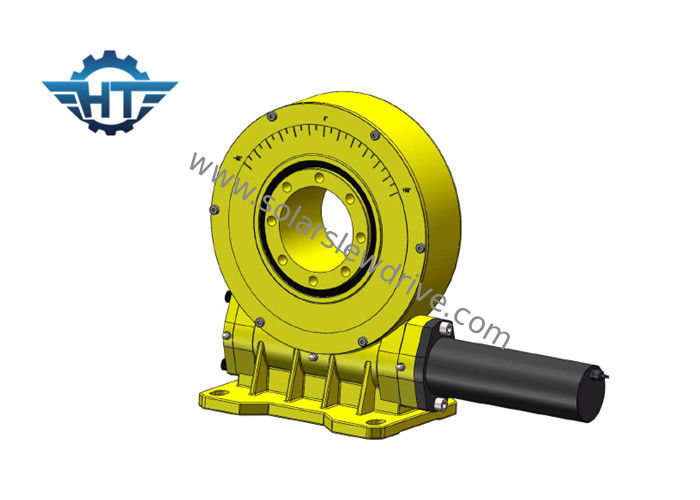

เอาต์พุตสี่เหลี่ยม 110 มม. VE9 Solar Slew Drive ติดตั้งง่ายและบำรุงรักษาสำหรับระบบติดตาม PV
คำอธิบาย
ไดรฟ์แกว่งเฟืองตัวหนอนเป็นโซลูชันที่คุ้มค่าที่สุดและเหมาะสมที่สุดสำหรับตัวติดตาม PV แบบแกนเดียวได้รับการออกแบบทดสอบและรับประกันความแม่นยำและประสิทธิภาพตลอดอายุการใช้งานภาคสนาม 30 ปี
เมื่อเทียบกับตัวติดตาม PV แบบคงที่ซึ่งสามารถผลิตพลังงานได้ในระดับสูงสุดก็ต่อเมื่อดวงอาทิตย์อยู่ในมุมที่เหมาะสมกับแผงหน้าปัดเท่านั้นตัวติดตาม PV สามารถหันเข้าหาดวงอาทิตย์ได้โดยตรงตั้งแต่พระอาทิตย์ขึ้นถึงพระอาทิตย์ตก
ข้อมูลทางเทคนิคของ VE Slewing Drive
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3 " | 31: 1 | 600 | 1,500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5 " | 37: 1 | 800 | 5,000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2293 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12 นิ้ว | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14 นิ้ว | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21 & quot; | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆได้เช่นมอเตอร์ไฮดรอลิกสเต็ปเปอร์มอเตอร์มอเตอร์ไฟฟ้าเป็นต้น
3. มีสีที่แตกต่างกันตามรหัส RAL;สีมาตรฐานของเราคือ RAL 9006
ข้อดี
1. การหมุน± 60 °, ฮาร์ดหยุด / ขีด จำกัด ฮาร์ดภายในไดรฟ์ในกรณีที่ซอฟต์แวร์ควบคุมล้มเหลว
2. การเชื่อมต่อมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ในระหว่างการติดตั้งไม่จำเป็นต้องปรับระยะห่างของเกียร์สิ่งนี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเอง;ดังนั้นจึงไม่จำเป็นต้องใช้เบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
