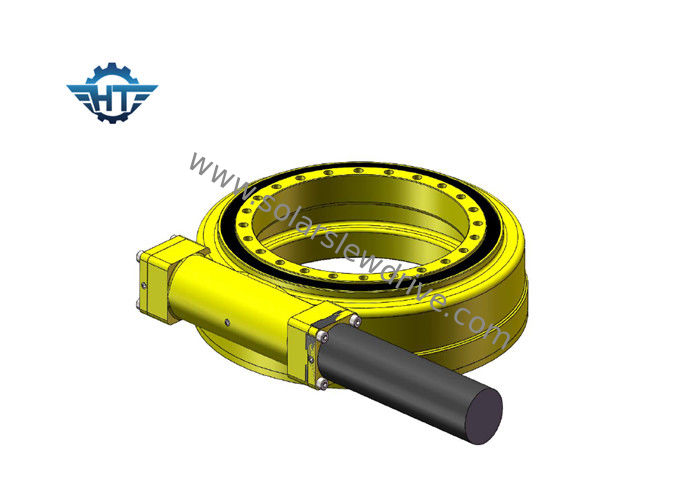

SE14 IP66 ไดรฟ์ Slew ไฮดรอลิคล้อมรอบไดรฟ์แหวนแกว่งสำหรับระบบติดตามแสงอาทิตย์

SE14 IP66 ไดรฟ์ Slew ไฮดรอลิคล้อมรอบไดรฟ์แหวนแกว่งสำหรับระบบติดตามแสงอาทิตย์

  • SE14 IP66 ไดรฟ์ Slew ไฮดรอลิคล้อมรอบไดรฟ์แหวนแกว่งสำหรับระบบติดตามแสงอาทิตย์
  • SE14 IP66 ไดรฟ์ Slew ไฮดรอลิคล้อมรอบไดรฟ์แหวนแกว่งสำหรับระบบติดตามแสงอาทิตย์
SE14 IP66 ไดรฟ์ Slew ไฮดรอลิคล้อมรอบไดรฟ์แหวนแกว่งสำหรับระบบติดตามแสงอาทิตย์
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: ศ. 14
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 280~1100 / pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15 ~ 45 วัน
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
อัตราทดเกียร์: 125: 1 ชนิด: สิ่งที่ส่งมา
ใบสมัคร: พลังงานแสงอาทิตย์ คนขับรถ: มอเตอร์ไฮดรอลิก
เกรด IP: IP66 สี: ตามที่ขอ
ประสิทธิภาพ: 40% ฟันเฟือง: 0.1 องศา
แสงสูง:

กล่องเกียร์ไดรฟ์หนอนแหวนเกียร์หนอนแกว่ง

,

worm gear slewing ring

SE14 Worm Gear Slew Drive, IP66 ไดรฟ์ Slewing Ring สำหรับระบบติดตามแสงอาทิตย์

คำอธิบาย

อัตราทดเกียร์

การหมุนของหนอนแนวนอนจะเปลี่ยนเกียร์เกี่ยวกับแกนตั้งฉากกับแกนสกรู ชุดนี้จะช่วยลดความเร็วของสมาชิกขับเคลื่อนและยังเพิ่มแรงบิด มันเพิ่มขึ้นตามสัดส่วนเมื่อความเร็วลดลงอัตราส่วนความเร็วของเพลาขึ้นอยู่กับความสัมพันธ์ของจำนวนเธรดในเวิร์มกับจำนวนฟันในล้อเฟืองตัวหนอนหรือเกียร์

หนอนนาฬิกาทราย

ไดรฟ์แกว่งของเรากำลังใช้เทคโนโลยีหนอนนาฬิกาทรายซึ่งรูปทรงของหนอนจะมีส่วนร่วมในการฟันมากขึ้นในเกียร์ การมีส่วนร่วมที่เพิ่มขึ้นนี้ส่งผลให้ฟันมีความแข็งแรงประสิทธิภาพและความทนทานมากขึ้น

ฟังก์ชัน

Slewing ไดรฟ์ทำงานด้วยเทคโนโลยีหนอนมาตรฐานซึ่งหนอนบนเพลาแนวนอนทำหน้าที่เป็นตัวขับเคลื่อนสำหรับเกียร์โดยทั่วไปเพลาถูกขับเคลื่อนด้วยมอเตอร์เกียร์ไฟฟ้า

ข้อดี

1. หมุนได้ 360 องศา

2. การเชื่อมต่อของมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา

3. ระหว่างการติดตั้งไม่จำเป็นต้องปรับระยะห่างเกียร์ สิ่งนี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน

4. ติดตั้งง่ายและบำรุงรักษาต่ำ

5. การใช้พื้นที่อย่างสมเหตุสมผล

6. เกียร์ล็อคตัวเอง; ดังนั้นจึงไม่จำเป็นต้องเบรก

7. วิธีการเริ่มต้นและหยุดที่ง่ายและราบรื่น

8. ความแม่นยำสูง

พารามิเตอร์ประสิทธิภาพของ SE series

แบบ อัตราส่วน แรงบิดเอาท์พุทจัดอันดับ แรงบิดเอียง โฮลดิ้งแรงบิด โหลดตามแนวแกน โหลดเรเดียล อย่างมีประสิทธิภาพ ความแม่นยำ ล็อคตัวเอง น้ำหนัก
นิวตันเมตร นิวตันเมตร นิวตันเมตร กิโลนิวตัน กิโลนิวตัน ระดับ ใช่ กิโลกรัม
1" 31: 1 400 1000 1800 22 12 40% ≤0.1 ใช่ 6
3" 31: 1 300 1500 7000 30 15 40% ≤0.1 ใช่ 9
5" 37: 1 637.5 6000 9200 68 27 40% ≤0.1 ใช่ 14
7" 57: 1 1750 10500 13200 132 58 40% ≤0.1 ใช่ 23
9" 61: 1 4300 49900 30800 340 130 40% ≤0.1 ใช่ 44
12" 78: 1 5600 54400 40560 480 190 40% ≤0.1 ใช่ 51
14" 85: 1 6750 135000 44200 680 230 40% ≤0.1 ใช่ 62
17" 102: 1 9460 203000 53040 980 390 40% ≤0.1 ใช่ 85
21" 125: 1 16000 271000 65000 1600 640 40% ≤0.1 ใช่ 141
25" 150: 1 21450 346000 89000 2400 950 40% ≤0.1 ใช่ 182
