จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE9" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | VE9" |
|---|---|---|---|
| อัตราทดเกียร์: | 61: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 4300 นิวตันเมตร |
| โฮลดิ้งแรงบิด: | 27200 นิวตันเมตร | แรงบิดเอียง: | 16000 Nm |
| อย่างมีประสิทธิภาพ: | 40% | แม่นยำ: | น้อยกว่า 0.1 องศา |
| แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |
||

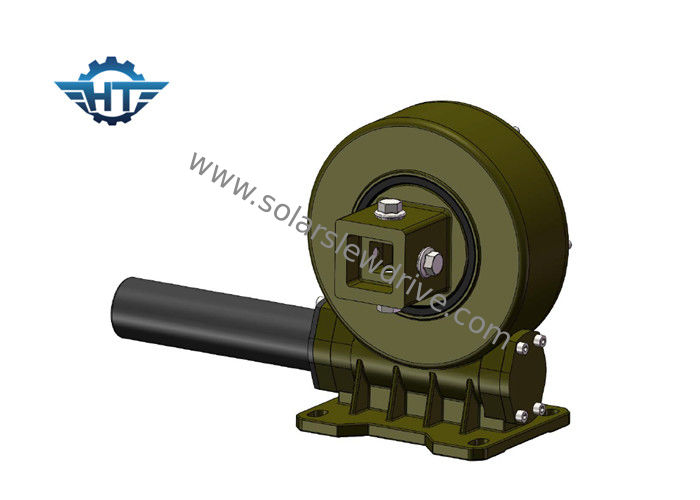

กล่องเกียร์ไดรฟ์แนวนอน VE9 IP66 Slew พร้อมหลอดเอาต์พุตทรงสี่เหลี่ยมสำหรับระบบติดตามแสงอาทิตย์
ลักษณะ
ระบบไดรฟ์หนอนแบบเลื่อนเป็นหน่วยที่สร้างขึ้นอย่างกะทัดรัดซึ่งประกอบด้วยแหวนแกว่งแผ่นฐานและตัวหนอน ยูนิตนี้นำข้อดีของแหวนแกว่งและเวิร์มเข้าไว้ในยูนิตเดียว
เหมาะสำหรับการใช้งานที่ต้องการการหมุนช้าด้วยการเคลื่อนไหวอย่างต่อเนื่องหรือเป็นวัฏจักรที่สามารถจัดการโหลดรวมได้ ผลิตภัณฑ์มีขนาดมาตรฐานสำหรับการเชื่อมต่อมอเตอร์ไฟฟ้าหรือไฮดรอลิกรวมถึงการเชื่อมต่อทั้งระบบเข้ากับอุปกรณ์
เนื่องจากความกะทัดรัดความแข็งแกร่งสูงและข้อดีอื่น ๆ ที่กล่าวถึงจึงมีการใช้ระบบหนอนไดรฟ์ในอุปกรณ์ต่าง ๆ เช่นแพลตฟอร์มมือถือ, ระบบดาวเทียม, เครนไฮดรอลิกโหลดบนยานพาหนะขนย้ายสินค้า, เครนทางทะเลขนาดเล็ก ผู้ขนส่งทางทะเล
ข้อมูลทางเทคนิค
| รุ่น: | VE9 | สถานที่กำเนิด | ฉางโจวประเทศจีน |
| ยี่ห้อ | HANGTUO | ชนิด | สิ่งที่ส่งมา |
| วัสดุ | 42CrMo, 50 ล้าน | แรงบิดออก | 4300 นิวตันเมตร |
| แรงบิดขณะโมเมนต์เอียง | 16 นิวตันเมตร | โฮลดิ้งแรงบิด | 27 K Nm |
| คะแนนแกนคงที่ | 60 KN | คะแนนเรเดียลคงที่ | 130 KN |
| คะแนนตามแนวแกนแบบไดนามิก | 30 KN | คะแนนเรเดียลแบบไดนามิก | 65 KN |
| อัตราทดเกียร์ | 37: 1 | อย่างมีประสิทธิภาพ | 40% |
ข้อมูลทางเทคนิค VE Slew Drive
| แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | โฮลดิ้งแรงบิด | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | นิวตันเมตร | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13kg |
| 5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18kg |
| 7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28kg |
| 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35kg |
| 9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51kg |
| 12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61kg |
| 14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กก |
| 17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก |
| 21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กิโลกรัม |
| 25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กิโลกรัม |
ข้อดี
1. การหมุน± 60 °, หยุดแบบแข็ง / จำกัด อย่างหนักภายในไดรฟ์ในกรณีที่ซอฟต์แวร์ควบคุมความล้มเหลว
2. การเชื่อมต่อของมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้งไม่จำเป็นต้องปรับระยะห่างเกียร์ สิ่งนี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างสมเหตุสมผล
6. เกียร์ล็อคตัวเอง; ดังนั้นจึงไม่จำเป็นต้องเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและราบรื่น
