จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE3" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo, QT | แบบ: | SDE |
|---|---|---|---|
| เส้นผ่านศูนย์กลางภายนอก: | 3-25 นิ้ว | ขนาดกระบอกสูบ: | 100-800mm |
| ตัวเลือกเกียร์: | เกียร์ภายนอก | การประกัน: | ปีที่ 3 |
| เลอ: | พร้อมใช้งาน | ประเภทการหมุน: | แกนคู่ |
| แสงสูง: | ไดรฟ์แหวนแกว่ง,มอเตอร์ไดรฟ์หนอน |
||

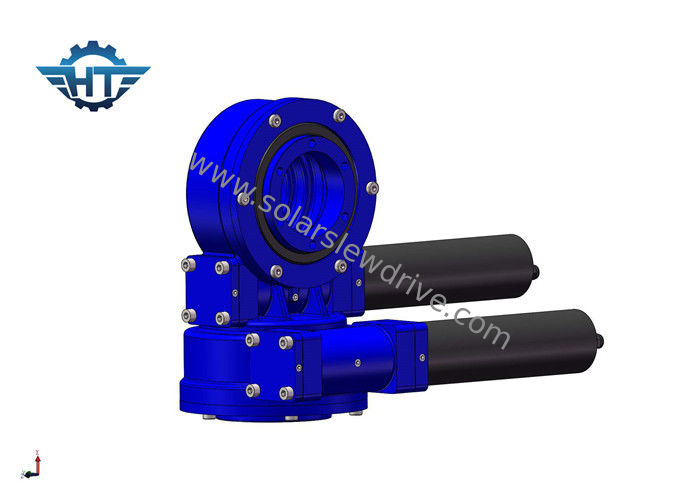

SDE3 Dual แกน Slew Drive พร้อมมอเตอร์เกียร์ 24VDC สำหรับตัวติดตามพลังงานแสงอาทิตย์พร้อมตัวเรือนแบบปิด
ลักษณะ
หนอนถูกขับเคลื่อนโดยมอเตอร์ซึ่งขับเคลื่อนวงแหวนรอบนอกของแหวนแกว่งเพื่อหมุน วงแหวนรอบนอกให้แรงบิดผ่านหน้าแปลนและวงแหวนด้านในของแหวนแกว่งนั้นได้รับการแก้ไขในตัวเรือน ไดรฟ์ Slewing มีการล็อกตัวเองแบบย้อนกลับเนื่องจากตัวเฟืองตัวหนอนมีลักษณะล็อคตัวเองแบบย้อนกลับ
ไดรฟ์แกว่งของ Hangtuo ให้อัตราส่วนที่มากในเฟืองเดียวซึ่งปรับให้เหมาะสมกับน้ำหนักและประสิทธิภาพ แบริ่งและเกียร์ถูกประกอบเข้าด้วยกันด้วยโครงสร้างที่ต่ำการยึดตัวเองและพร้อมติดตั้งทำให้ผลิตภัณฑ์สามารถตอบสนองต่อแรงตามแนวแกนและรัศมีทั้งหมด ผลิตภัณฑ์ที่ปรับได้สูงเหล่านี้ยังมีความต้านทานแรงกระแทกที่แข็งแกร่งประสิทธิภาพการใช้งานที่ยาวนานการหมุนที่ราบรื่นการป้องกันแบริ่ง ผลประโยชน์ทางเทคนิคทั้งหมดที่รวมเข้ากับมาตรฐานคุณภาพชั้นนำของอุตสาหกรรมทำให้ผลิตภัณฑ์ Hangtuo เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับการใช้งานที่มีประสิทธิภาพสูง
พารามิเตอร์ประสิทธิภาพของโมเดล SDE
| แบบ | แรงบิดขาออก (Nm) | แรงบิดโฮลดิ้ง (Nm) | TiltingTorque (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | อนุรักษ์ | ความแม่นยำ (องศา) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1500 | 5800 | 3.6 | 15 | 31: 1 | 43% | ≤0.1 | ใช่ | 25kg |
| 5" | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 43% | ≤0.1 | ใช่ | 34kg |
| 7" | 2000 | 13500 | 13200 | 34 | 58 | 57: 1 | 43% | ≤0.1 | ใช่ | 56kg |
| 9" | 4300 | 16000 | 27200 | 60 | 130 | 61: 1 | 43% | ≤0.1 | ใช่ | 92kg |
| 12" | 5800 | 25000 | 40560 | 77 | 190 | 78: 1 | 43% | ≤0.1 | ใช่ | 160 กก |
| 14" | 6750 | 48000 | 44200 | 110 | 230 | 85: 1 | 43% | ≤0.1 | ใช่ | 224kg |
| 17" | 9460 | 67000 | 53040 | 142 | 390 | 102: 1 | 43% | ≤0.1 | ใช่ | 320kg |
| 21" | 16000 | 89000 | 65000 | 337 | 640 | 125: 1 | 43% | ≤0.1 | ใช่ | 492kg |
| 25" | 21450 | 112000 | 89000 | 476 | 950 | 150: 1 | 43% | ≤0.1 | ใช่ | 705 กก |
คุณสมบัติหลัก
1. มั่นคง
2. ความแม่นยำสูง
3. ประสิทธิภาพที่ดีเยี่ยม
