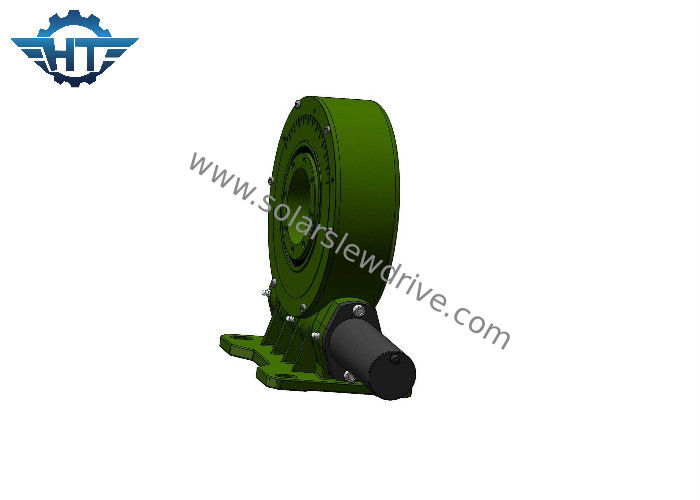

IP66 แกนเดี่ยวขนาดเล็ก Rotatory Slew Drive พร้อมแรงบิดที่แข็งแกร่งสำหรับเครื่องติดตามแสงอาทิตย์

IP66 แกนเดี่ยวขนาดเล็ก Rotatory Slew Drive พร้อมแรงบิดที่แข็งแกร่งสำหรับเครื่องติดตามแสงอาทิตย์

  • IP66 แกนเดี่ยวขนาดเล็ก Rotatory Slew Drive พร้อมแรงบิดที่แข็งแกร่งสำหรับเครื่องติดตามแสงอาทิตย์
  • IP66 แกนเดี่ยวขนาดเล็ก Rotatory Slew Drive พร้อมแรงบิดที่แข็งแกร่งสำหรับเครื่องติดตามแสงอาทิตย์
IP66 แกนเดี่ยวขนาดเล็ก Rotatory Slew Drive พร้อมแรงบิดที่แข็งแกร่งสำหรับเครื่องติดตามแสงอาทิตย์
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: VE3"
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 330~450/ pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15 ~ 45 วัน
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
วัสดุ: 50 ล้าน, 42CrMo แบบ: VE3"
อัตราทดเกียร์: วันที่ 31: 1 อย่างมีประสิทธิภาพ: 40%
สี: RAL 9006 ใบสมัคร: ระบบติดตามดวงอาทิตย์
สถานที่กำเนิด: ฉางโจว จีน คนขับรถ: มอเตอร์ 24VDC
การประกัน: 5 ~ 10 ปี ใบรับรอง: ISO9001, CE
แสงสูง:

solar slew drive

,

slewing drive for solar tracking system

IP66 ไดรฟ์แบบหมุนได้ขนาดเล็กแกนเดียวพร้อมแรงบิดที่แข็งแกร่งสำหรับเครื่องติดตามแสงอาทิตย์แกนเดี่ยว

ลักษณะ

ไดรฟ์แกว่งที่เรียกว่าไดรฟ์แบบหมุนและเกียร์เพราะองค์ประกอบหลักคือแบริ่งการแกว่งและเพลาหนอน นอกจากนี้ยังประกอบด้วยส่วนประกอบเสริมเช่นแมวน้ำตัวเรือนและมอเตอร์ ในฐานะที่เป็นแหล่งพลังงานมอเตอร์แบบสโลว์ใช้มอเตอร์เกียร์ดาวเคราะห์ DC มอเตอร์เกียร์ AC หรือมอเตอร์สเต็ป มอเตอร์ไฮดรอลิก AC ส่วนใหญ่จะใช้ในเครื่องจักรก่อสร้างเป็นระบบขับเคลื่อน ในฐานะที่เป็นองค์ประกอบหลักคือแหวนไดรฟ์แกว่ง, เกียร์แกว่งสามารถพร้อมทนต่อแรงตามแนวแกนและรัศมี

หลักการทำงานของไดรฟ์ที่ถูกฆ่า: หนอนถูกขับเคลื่อนโดยมอเตอร์ซึ่งขับเคลื่อนวงแหวนรอบนอกของแหวนแกว่งเพื่อหมุน วงแหวนรอบนอกให้แรงบิดผ่านหน้าแปลนและวงแหวนด้านในของแหวนแกว่งนั้นได้รับการแก้ไขในตัวเรือน

ไดรฟ์ Slewing มีการล็อกตัวเองแบบย้อนกลับเนื่องจากตัวเฟืองตัวหนอนมีลักษณะล็อคตัวเองแบบย้อนกลับ คุณสมบัตินี้ช่วยเพิ่มเสถียรภาพของการทำงานของโฮสต์และปัจจัยด้านความปลอดภัยอย่างมาก เมื่อเปรียบเทียบกับผลิตภัณฑ์สวิงแบบดั้งเดิมแล้วกล่องเกียร์แบบไดรฟ์แกว่งนั้นติดตั้งง่ายบำรุงรักษาง่ายและประหยัดพื้นที่การติดตั้งเป็นจำนวนมาก

ไดรฟ์ slewing เป็นผลิตภัณฑ์รูปแบบใหม่ของ slewing ซึ่งโดยปกติจะเรียกว่าแหวน slewing ซึ่งมักจะประกอบด้วยหนอนแหวน slewing ตัวเรือนมอเตอร์และส่วนประกอบอื่น ๆ เนื่องจากส่วนประกอบหลักเป็นตลับลูกปืนที่แกว่งได้พวกมันจึงสามารถทนต่อแรงตามแนวแกนแรงในแนวรัศมีและช่วงเวลาการพลิกคว่ำ เปรียบเทียบกับผลิตภัณฑ์โรตารี่แบบดั้งเดิมไดรฟ์ slewing ใหม่ติดตั้งง่ายบำรุงรักษาง่ายและพื้นที่ติดตั้งในระดับที่มากขึ้น

พารามิเตอร์ประสิทธิภาพของซีรีย์ VE

แบบ อัตราส่วน แรงบิดขาออก (Nm) แรงบิดเอียง (Nm) แรงบิดโฮลดิ้ง (Nm) โหลดแกน (kN) โหลดเรเดียล (kN) อย่างมีประสิทธิภาพ ความแม่นยำ (°) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
3" 31: 1 600 1500 1800 22 15 40% ≤0.1 ใช่ 12
5" 37: 1 800 5000 9200 16 27 40% ≤0.1 ใช่ 18
7" 57: 1 1750 7000 13200 34 58 40% ≤0.1 ใช่ 32
8" 51: 1 2250 11200 20400 50 80 40% ≤0.1 ใช่ 28
9" 61: 1 2250 16000 30800 60 130 40% ≤0.1 ใช่ 52
12" 78: 1 4300 25000 40560 77 190 40% ≤0.1 ใช่ 65
14" 85: 1 5600 48000 44200 110 230 40% ≤0.1 ใช่ 88
17" 102: 1 6750 67000 53040 142 390 40% ≤0.1 ใช่ 135
21" 125: 1 16000 89000 65000 337 640 40% ≤0.1 ใช่ 192
25" 150: 1 21450 112000 89000 476 950 40% ≤0.1 ใช่ 251

มอเตอร์กระแสตรง

1. ใช้โครงสร้างรองรับคู่สำหรับเพลาส่งออกเพื่อให้แรงบิดสูงสุดของกระปุกเกียร์เพิ่มขึ้นมาก

2. วงล้ออาทิตย์และวงล้อดาวเคราะห์เชื่อมต่อกันด้วยเส้นโค้งซึ่งเพิ่มแรงบิดสูงสุดของกระปุกเกียร์และยืดอายุการใช้งาน

3. เราใช้ขดลวดเกียร์ที่ระยะอินพุทซึ่งทำให้เสียงรบกวนต่ำและทำงานได้อย่างราบรื่นด้วยความเร็วสูง วงแหวนเกียร์ด้านในแยกออกจากกันเพื่อให้เราสามารถสร้างอัตราส่วนได้มากขึ้นและการออกแบบมีความยืดหยุ่น กล่องเกียร์และมอเตอร์จะอยู่ในตำแหน่งที่ตะเข็บด้วยสกรูในแนวแกนซึ่งเพิ่มความแม่นยำในการจับคู่และลดเสียงรบกวน

4. เราใช้ตัวยึดพินในล้อดาวเคราะห์เราใช้ตัวบดพินแทนการเลื่อนแบบบดเพื่อชีวิตของกระปุกเกียร์จะนานขึ้น

5. โครงสร้างรองรับคู่ การเจียระไนภายในในการเจาะของเฟืองดาวเคราะห์ทำให้รูเจาะด้านในน้อยกว่า 0.003 มม. ทำงานโดยหมุนแทนการเลื่อน การขูดผิวด้วยความแม่นยำของเฟือง HRC60 การใช้เทคโนโลยีเหล่านี้ทำให้มั่นใจได้ว่าการทำงานจะเงียบและมั่นคงเป็นพิเศษและมีอายุการใช้งานยาวนานกว่า 10,000 ชั่วโมง
