จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE1 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~150/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | 1 นิ้ว | อัตราทดเกียร์: | 32: 1 |
|---|---|---|---|
| อย่างมีประสิทธิภาพ: | 40% | ชนิด: | ตามแนวนอน |
| ใบสมัคร: | พลังงานแสงอาทิตย์ | บริการ OEM: | พร้อมใช้งาน |
| สถานกำเนิด: | ฉางโจว จีน | คนขับรถ: | มอเตอร์เกียร์ 24 โวลต์ |
| แสงสูง: | ไดรฟ์แสงอาทิตย์ฆ่า,ไดรฟ์แกว่งสำหรับระบบติดตามแสงอาทิตย์ |
||

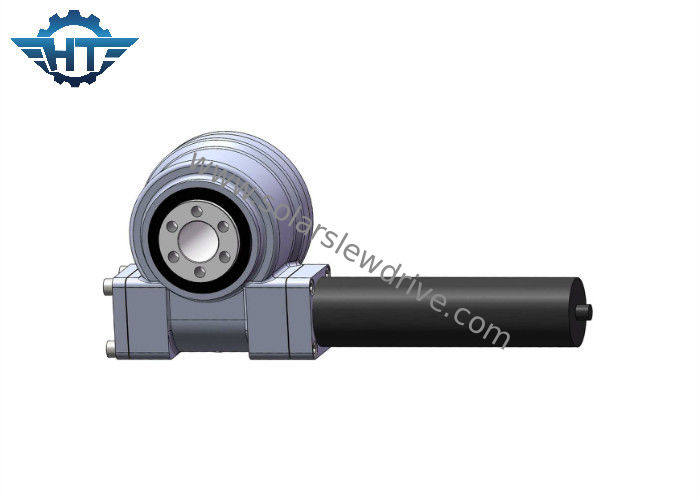

แรงบิดสูง Slewing แหวนแบริ่ง Slew ไดรฟ์ IP66 สำหรับระบบติดตามแสงอาทิตย์
ลักษณะ
Slewing ring Drive เรียกอีกอย่างว่า slewing bearing, slewing ring drive, slewing gear drive หรือ slewing reducer ฯลฯ โดยทั่วไปจะใช้ในพื้นที่อากาศยานระบบพลังงานแสงอาทิตย์กังหันลมระบบดาวเทียมและเครื่องจักรวิศวกรรมเช่นเครนรถบรรทุกและมนุษย์ ลิฟท์เป็นต้นเมื่อไม่นานมานี้มีการใช้อย่างแพร่หลายในระบบผลิตไฟฟ้าเซลล์แสงอาทิตย์
ไดรฟ์แกว่งสามารถยึดโหลดรัศมีและแนวแกนได้อย่างปลอดภัยเช่นเดียวกับการส่งแรงบิดสำหรับการหมุน การหมุนสามารถอยู่ในแกนเดียวหรือหลายแกนพร้อมกัน ไดรฟ์แหวนแกว่งจะทำโดยการผลิตเกียร์, แบริ่ง, ซีล, ที่อยู่อาศัย, มอเตอร์และส่วนประกอบเสริมอื่น ๆ และประกอบเป็นกล่องเกียร์สำเร็จรูป
ข้อดี
1. หมุนได้ 360 องศา
2. การเชื่อมต่อของมอเตอร์เกียร์จากด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้งไม่จำเป็นต้องปรับระยะห่างเกียร์ สิ่งนี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. หล่อลื่นก่อนโรงงาน
5. การใช้พื้นที่อย่างสมเหตุสมผล
6. เกียร์ล็อคตัวเองไม่จำเป็นต้องเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและราบรื่น
พารามิเตอร์ของ SE Series
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
