จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE3 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1100/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| อัตราทดเกียร์: | 31: 1 | แรงบิดปกติ: | 533 นิวตันเมตร |
|---|---|---|---|
| สถานที่กำเนิด: | ฉางโจว จีน | โฮลดิ้งแรงบิด: | 7000 นิวตันเมตร |
| แรงบิดเอียง: | 744 นิวตันเมตร | แรงบิดเอาท์พุทจัดอันดับ: | 0.065 รอบต่อนาที |
| การใช้งาน: | เครื่องติดตามแสงอาทิตย์ | ปกป้องคุณสมบัติ: | IP66 |
| แสงสูง: | ไดรฟ์ติดตามแสงอาทิตย์ไดรฟ์แกว่งสำหรับระบบติดตามแสงอาทิตย์,slewing drive for solar tracking system |
||

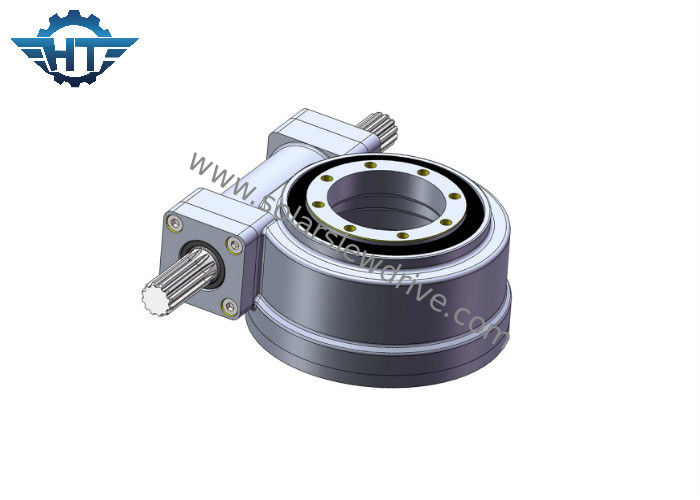

SE3 Worm Gear IP66 Slewing Bearings สำหรับระบบติดตามแสงอาทิตย์
ลักษณะ
ไดรฟ์ Slew หรือที่เรียกกันทั่วไปว่า Slewing Gear หรือ Slew Bearings เป็นระบบที่สมบูรณ์และพร้อมสำหรับการติดตั้งซึ่งประกอบด้วยลูกปืนแหวนลูกปืนล้อหรือลูกกลิ้ง, รถไฟไดรฟ์และตัวเรือนที่หุ้มไว้อย่างสมบูรณ์ สามารถปรับแต่งได้ด้วยมอเตอร์ไฮดรอลิกหรือมอเตอร์ไฟฟ้าระบบเบรคกระปุกเกียร์ดาวเคราะห์ระบบป้องกันการกัดกร่อนรวมถึงตัวเลือกอื่น ๆ อีกมากมาย
ความได้เปรียบ
1. ใช้เฟืองตัวหนอนเพื่อให้เกิดการหมุนซึ่งช้าลงในความเร็ว แต่สามารถขยายแรงบิดอินพุตที่อัตราส่วนที่สูงกว่ามากและใช้ในงานที่ต้องการแรงบิดสูง
2. การออกแบบที่ปิดล้อมเกรดการป้องกัน IP66 ซึ่งเหมาะสำหรับการใช้งานกลางแจ้งที่รุนแรงเช่นท่าเรือการขุด ฯลฯ
3. คุณสมบัติล็อคตัวเองซึ่งทำให้มันเป็นส่วนความปลอดภัย
4. สามารถติดตั้งมอเตอร์เกียร์ที่แตกต่างกันเพื่อให้ได้อัตราทดเกียร์ขนาดใหญ่จึงให้ความเร็วต่ำทั้งหน่วยด้วยแรงบิดสูง
พารามิเตอร์ของ SE Slew Ring Drive
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
หมายเหตุ
1. มอเตอร์ที่แตกต่างกัน (AC, DC, และไฮดรอลิ) สามารถออกแบบตามความต้องการของลูกค้า
2. เพลาตรงข้ามกับมอเตอร์สามารถเลือกให้เป็นหัวหกเหลี่ยมหรือไม่ใช่หัวหกเหลี่ยม
ใบสมัคร
