สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HANGTUO |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE9 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 พีซี |
---|---|
ราคา: | 200~380 USD/PC |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 30 วัน |
สามารถในการผลิต: | 12000 ชิ้น / ปี |
ชนิด: | Slewing Drive | วัสดุ: | 42CRMN หรือ 50 ล้าน |
---|---|---|---|
ใบสมัคร: | ระบบพลังงานแสงอาทิตย์ | การประกัน: | 10 ปี |
สี: | ลูกค้าจำเป็นต้องใช้ | ขนาด: | 3 นิ้ว - 25 นิ้ว |
เครื่องยนต์: | 24VDC / 220VAC | ลักษณะการทำงาน: | อายุยืน |
แสงสูง: | แหวนเกียร์หนอนเกียร์มอเตอร์เกียร์หนอน,worm gear motor |

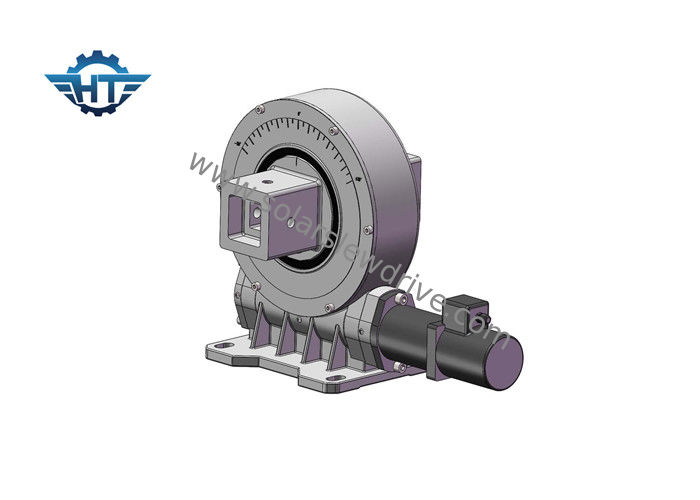

ดาวเคราะห์เกียร์เกียร์ไดรฟ์ Slew, VE9 แกนเดียวล็อคตัวเองสำหรับระบบติดตามแสงอาทิตย์
ลักษณะ
VE แนวตั้งชุด ดาวเคราะห์เกียร์ slew ไดรฟ์เกียร์ของ แอปพลิเคชันส่วนใหญ่สำหรับ winch crane, slewing deck crane, winch ออกแบบ crane, ไดรฟ์สวิงขุดขุดไดรฟ์แกว่งสำหรับ slewing ไดรฟ์สำหรับระบบติดตามพลังงานแสงอาทิตย์ ฯลฯ
ตัวติดตามมีภาระรัศมีขนาดใหญ่เนื่องจากการกระจายแรงบิดตามสัดส่วน ยิ่งไปกว่านั้นไดรฟ์สำหรับแกว่งของเรายังมีมอเตอร์ไฮดรอลิก เรามีทุก ขนาดของกระปุกเกียร์ ซีรี่ย์ที่ ตอบสนองความต้องการที่แตกต่างกันของลูกค้า
คุณสมบัติ
1. หมุน± 60 °หยุดยากภายในเพื่อความปลอดภัยของระบบ
2. เชื่อมต่อมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. การกวาดล้างถูกกำหนดไว้แล้วโดยผู้ผลิตก่อนโรงงานไม่จำเป็นต้องปรับเปลี่ยนเมื่อติดตั้ง
4. จาระบีถูกเติมเต็มก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การออกแบบที่กะทัดรัดและประหยัดพื้นที่
6. เกียร์ล็อคตัวเองไม่จำเป็นต้องเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและราบรื่น
8. แรงบิดเอียงสูงเหมาะสำหรับการติดตั้งในแนวนอน
พารามิเตอร์ประสิทธิภาพของไดรฟ์ Slew แนวตั้ง
แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | แม่นยำสูง (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
ใบสมัคร
ไดรฟ์แบบสโลว์ใช้ทั่วโลก พื้นที่การใช้งานรวมถึงสิ่งต่อไปนี้: เนื่องจากการส่งผ่านพวงมาลัยในเกียร์เคลื่อนที่ของรถเครนและ
รถขนของหนักในแพลตฟอร์มยกในกริปเปอร์แหนบและอุปกรณ์โรตารี่อื่น ๆ ในภาคเครื่องจักรก่อสร้าง
ระบบติดตามแสงอาทิตย์, พลังงานลม, จาน, เสาอากาศรับสัญญาณดาวเทียม ฯลฯ
