จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE9" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | VE9" |
|---|---|---|---|
| อัตราทดเกียร์: | 61: 1 | แรงบิดปกติ: | 7320 นิวตันเมตร |
| โฮลดิ้งแรงบิด: | 31 ~ 45 kNm | แรงบิดเอียง: | 16 ~ 21 kNm |
| อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |
||

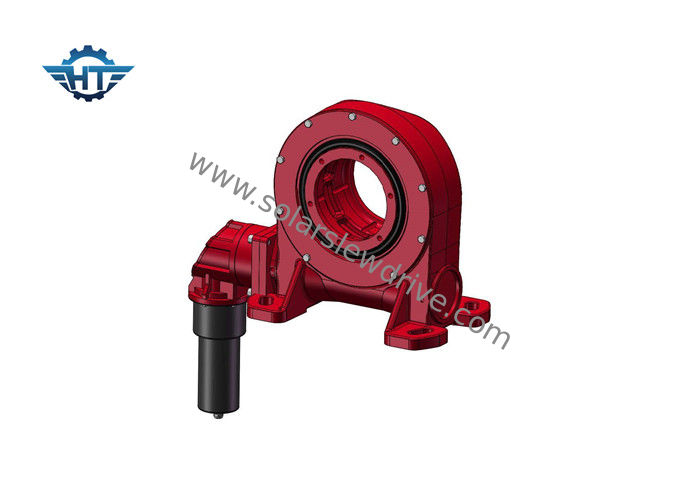

กล่องเกียร์ Slew Drive ขนาด 9 นิ้วติดตั้งแรงบิดหลัก 12 * 12 สำหรับระบบติดตามแกนเดี่ยว
คำอธิบาย
NS VE9 เป็นโซลูชันไดรฟ์แกว่งเฟืองตัวหนอนแบบปิดที่ทนทาน ซึ่งติดตั้งสำหรับการใช้งานรอบการทำงานสูง ความเร็วต่ำ (<1 RPM)ส่วนใหญ่ใช้ในพลังงานแสงอาทิตย์
ข้อดี
1. แรงบิดแบ็คโฮลด์สูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2. ฮาร์ดหยุดภายในในกรณีที่ระบบควบคุมซอฟต์แวร์ผิดพลาด
3. ห่อหุ้มตัวหนอนไว้ด้านใน
4. การสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง
5. ฟังก์ชั่นล็อคตัวเอง
พารามิเตอร์ของ VE Series
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
หมายเหตุ: มิติข้อมูลและพารามิเตอร์ข้างต้นอาจได้รับการปรับปรุงหรือปรับเปลี่ยน สำหรับมิติข้อมูลและพารามิเตอร์ที่มีรายละเอียดเพิ่มเติม โปรดดูภาพวาดการขายของเรา
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006
ใบสมัคร
ระบบติดตามแสงอาทิตย์แกนเดี่ยวแบบแบน
ระบบติดตามแสงอาทิตย์แกนเดียวเอียง
CSP, เฟรส, ตัวดูดซับพาราโบลา
ระบบติดตามแกนเดี่ยวประกอบด้วยแกนเดี่ยวแบบแบนและแกนเดี่ยวแบบเอียง
