จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~380/ pc |
| รายละเอียดการบรรจุ: | |
| เวลาการส่งมอบ: | |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | VE9" |
|---|---|---|---|
| อัตราทดเกียร์: | 61: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 4300 นิวตันเมตร |
| โฮลดิ้งแรงบิด: | 27200 นิวตันเมตร | แรงบิดเอียง: | 16000 Nm |
| อย่างมีประสิทธิภาพ: | 40% | แม่นยำ: | น้อยกว่า 0.1 องศา |
| แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |
||

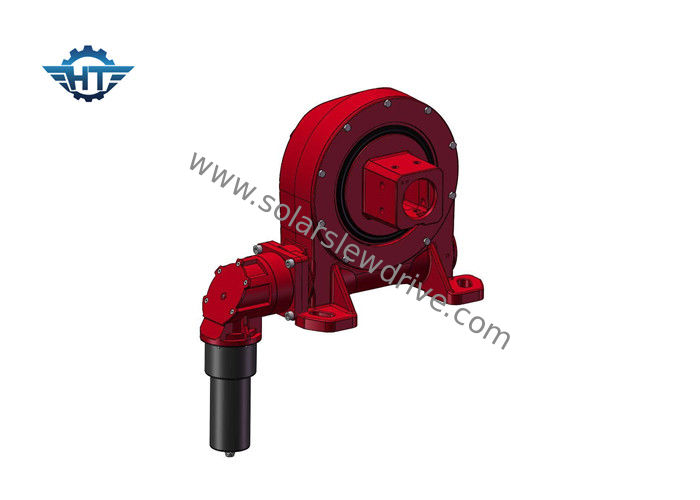

VE9 แกนเดี่ยว Slewing Actuator ติดตั้งด้วยท่อหลัก 13*13 สำหรับ Solar Trackers สองภาพ
คำอธิบาย
ไดรฟ์สวิงเฟืองตัวหนอนแรงบิดเอาต์พุตสี่เหลี่ยมเป็นโซลูชันที่คุ้มค่าและเหมาะสมที่สุดสำหรับตัวติดตาม PV แบบแกนเดียวได้รับการออกแบบ ทดสอบ และรับประกันความถูกต้องและประสิทธิภาพตลอดอายุการใช้งาน 30 ปีเมื่อเทียบกับตัวติดตาม PV แบบตายตัวซึ่งสามารถสร้างระดับพลังงานสูงสุดได้ก็ต่อเมื่อดวงอาทิตย์อยู่ในมุมที่เหมาะสมกับแผงเซลล์แสงอาทิตย์เท่านั้น เครื่องติดตาม PV อาจมุ่งตรงไปยังดวงอาทิตย์ตั้งแต่พระอาทิตย์ขึ้นถึงพระอาทิตย์ตก
ระบบติดตามแสงอาทิตย์แบบแกนเดี่ยวที่มีภาพบุคคลสองภาพซึ่งต้องการแรงบิดในการจับยึดที่สูงกว่าเส้นเดียว
ข้อมูลทางเทคนิค VE Series Slewing Drive
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006
VE9 พร้อมบรรจุภัณฑ์มอเตอร์เกียร์ 24VDC
บรรจุภัณฑ์ภายใน: ฟิล์มพลาสติกป้องกันสนิม ;ถุงพลาสติกสูญญากาศ
บรรจุภัณฑ์ด้านนอก: กล่องแข็ง;กล่องไม้ ;พาเลทไม้
เงื่อนไขการจัดส่ง: โดยด่วน;โดยเครื่องบิน;โดยทางบกทางทะเล
สำหรับตัวอย่าง เนื่องจากไดรฟ์ฆ่ามีขนาดเล็ก แต่มีน้ำหนักมาก การขนส่งทางทะเลจึงไม่คุ้มค่า ขณะที่การขนส่งด่วนเป็นวิธีที่ประหยัด พนักงานโลจิสติกส์ของเราจะขอให้ TNT, DHL, UPS, FEDEX เปรียบเทียบการขนส่งด่วน ราคาเพื่อที่จะหาวิธีที่คุ้มค่าที่สุด
หากสั่งซื้อจำนวนมากในอนาคตเราขอแนะนำให้จัดส่งทางทะเล
ข้อดี
1. การหมุน ±60°, ฮาร์ดสต็อป/ฮาร์ดลิมิตภายในไดรฟ์ในกรณีที่ซอฟต์แวร์ควบคุมล้มเหลว
2. การเชื่อมต่อมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้ง ไม่จำเป็นต้องปรับระยะห่างของเกียร์นี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องมีเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
