สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE6 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~330/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
สามารถในการผลิต: | 2,000 ชิ้นต่อเดือน |
ความเร็ว: | 0.016rpm | ใบสมัคร: | พลังงานแสงอาทิตย์ |
---|---|---|---|
คนขับรถ: | มอเตอร์ไฟฟ้า | เกรด IP: | IP66 |
แรงบิดสูงสุด: | 7140Nm | โฮลดิ้งแรงบิด: | 40kNm |
แบบ: | VE6 | อัตราส่วน: | 51: 1 |
แสงสูง: | มอเตอร์ไฮดรอลิก slew,ตัวติดตามแสงอาทิตย์ |

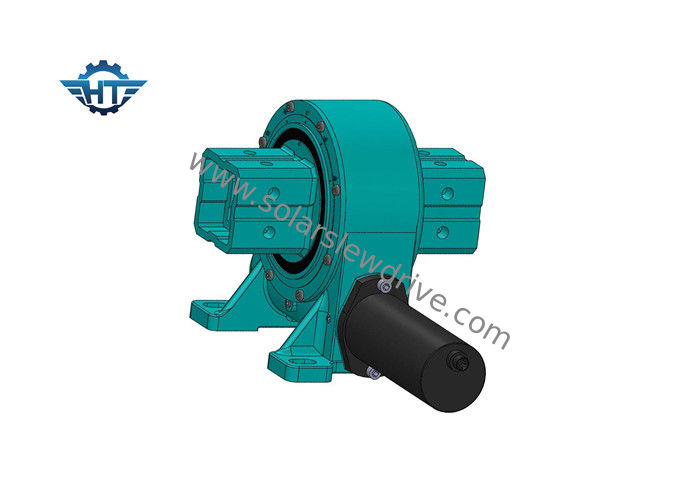

กล่องเกียร์ไดรฟ์แบบเลื่อนเดี่ยว 6 นิ้วพร้อมแรงบิด 4kNm สำหรับสถานีติดตามพลังงานแสงอาทิตย์
รายละเอียดสินค้า
การออกแบบไดรฟ์ slewing VE6 เป็นจุดสว่างที่ใหญ่ที่สุดของไดรฟ์ slewing hangtuo ส่วนใหญ่ใช้การออกแบบแนวตั้งสำหรับระบบติดตามแสงอาทิตย์ส่วนโครงสร้างพิเศษช่วยลดความซับซ้อนของโครงสร้างที่ซับซ้อนของระบบติดตามแสงอาทิตย์แกนเดี่ยวลดค่าใช้จ่ายของระบบทั้งหมด การออกแบบในแนวตั้งนั้นมีบทบาทในการแข่งขันในตลาดเครื่องติดตามแสงอาทิตย์
รุ่น: | VE6 | สถานที่กำเนิด | ฉางโจวประเทศจีน |
ยี่ห้อ | HANGTUO | ชนิด | สิ่งที่ส่งมา |
วัสดุ | 42CrMo, 50 ล้าน | แรงบิดออก | 5060 Nm |
แรงบิดขณะโมเมนต์เอียง | 5 K Nm | โฮลดิ้งแรงบิด | 40 K Nm |
คะแนนแกนคงที่ | 25 KN | คะแนนเรเดียลคงที่ | 30 KN |
อัตราทดเกียร์ | 51: 1 | อย่างมีประสิทธิภาพ | 40% |
การประยุกต์ใช้งาน
The most common slewing drive application for the dual-axis slewing drivesare dual-axis solar trackers, such as heliostats and concentrated photovoltaics (CPV), and satellite or radar dishes. แอปพลิเคชันการแกว่งที่ใช้กันทั่วไปสำหรับไดรฟ์การแกว่งแบบสองแกนนั้นเป็นตัวติดตามแสงอาทิตย์แบบสองแกนเช่น heliostats และ photovoltaics เข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์ Other applications include automotive lifts, robotic arm positioners, and stage equipment. แอปพลิเคชันอื่น ๆ รวมถึงลิฟท์ยานยนต์ตัวระบุตำแหน่งแขนหุ่นยนต์และอุปกรณ์เวที
ข้อมูลจำเพาะ Positioner แกนคู่ SDE
คุณสมบัติ
1. การออกแบบที่แนบมาในแนวตั้งที่มีออกเดียวหรือสอง
2. เกียร์หนอนนาฬิกาทรายการติดต่อหลายฟันถ่ายโอนแรงบิดสูงเพื่อทนต่อการโหลดมากขึ้น
พารามิเตอร์ของซีรี่ย์ VE อื่น ๆ
แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
