สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | HANGTUO |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE5 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | 145~330 USD/PC |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 30 วัน |
สามารถในการผลิต: | 12000 ชิ้น / ปี |
ประเภท: | Slewing Drive | วัสดุ: | 42CRMN หรือ 50 ล้าน |
---|---|---|---|
ใบสมัคร: | ระบบพลังงานแสงอาทิตย์ | ชีวิตภาคสนาม: | 30 ปี |
สี: | ลูกค้าจำเป็นต้องใช้ | ขนาด: | 3 นิ้ว - 25 นิ้ว |
เครื่องยนต์: | 24V | 404 Not Found: | ล็อคตัวเอง |
แสงสูง: | Self Lock Solar Slew Drive,Worm Gear Solar Slew Drive,Single Axis Solar Slew Drive |

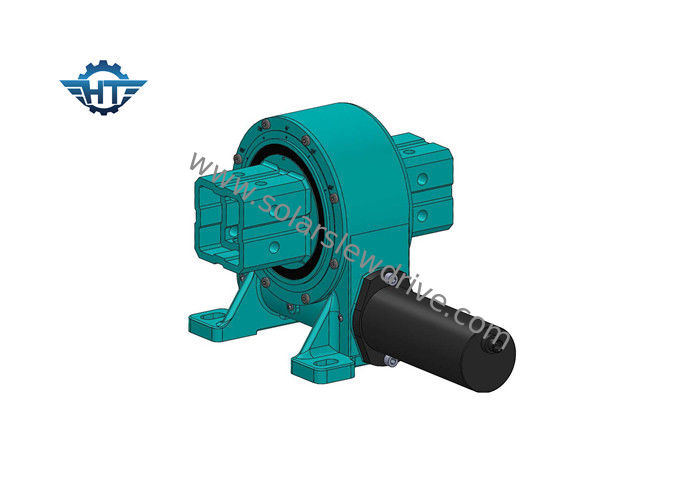

ไดรฟ์ Slew แกนเดี่ยวพลังงานแสงอาทิตย์, โครงสร้างล็อคเกียร์หนอนตนเอง IP66 สำหรับระบบติดตามพลังงานแสงอาทิตย์
ลักษณะ
Vertical single axis slew drive, commonly referred as a worm drive or slewing bearings, is a complete, ready to install system that consists of gear or slewing ring bearing, worm, base, and completely enclosed housing. ไดรฟ์แกนเดี่ยวแบบแนวนอนที่เรียกว่าหนอนไดรฟ์หรือตลับลูกปืนแบบแกว่งนั้นเป็นระบบที่สมบูรณ์และพร้อมสำหรับการติดตั้งซึ่งประกอบด้วยแบริ่งแหวนเกียร์หรือแหวนแกว่งตัวหนอนฐานและตัวเรือนที่ปิดล้อมอย่างสมบูรณ์ It can be customized with hydraulic or electric motors, planetary gearboxes. สามารถปรับแต่งได้ด้วยมอเตอร์ไฮดรอลิกหรือมอเตอร์ไฟฟ้ากระปุกเกียร์แบบดาวเคราะห์
คุณสมบัติ
1. หมุนได้ 360 องศา
2. IP66
3. ล็อคตัวเอง
4. จาระบีแบบเติมเต็มงานเก่า
5. ติดตั้งง่าย
6. การบำรุงรักษาต่ำ
7. การใช้พื้นที่อย่างสมเหตุสมผล
8. วิธีการเริ่มต้นและหยุดที่ง่ายและราบรื่น
9. แรงบิดสูง
พารามิเตอร์ประสิทธิภาพของไดรฟ์ Slew แนวตั้ง
แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | โฮลดิ้งแรงบิด | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | นิวตันเมตร | ระดับ | ใช่ | กิโลกรัม | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13kg |
5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28kg |
8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กิโลกรัม |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กิโลกรัม |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กิโลกรัม |
