สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE6 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100~330/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
สามารถในการผลิต: | 2,000 ชิ้นต่อเดือน |
สถานที่กำเนิด: | ฉางโจว, จีน | ฟังก์ชัน: | แรงบิดยึดเกาะสูง |
---|---|---|---|
การป้องกัน: | IP66 ที่ล้อมรอบ | ประเภท: | VE6 |
วัสดุ: | 42CrMo หรือ 50 ล้าน | การประกัน: | 5 ~ 10 ปี |
ใบสมัคร: | ระบบพลังงานแสงอาทิตย์ | สี: | ลูกค้าจำเป็นต้องใช้ |
แสงสูง: | 3 "Worm Gear Slew Drive,IP66 Worm Gear Slew Drive,ไดรฟ์สังหารสำหรับตัวติดตามแสงอาทิตย์ |

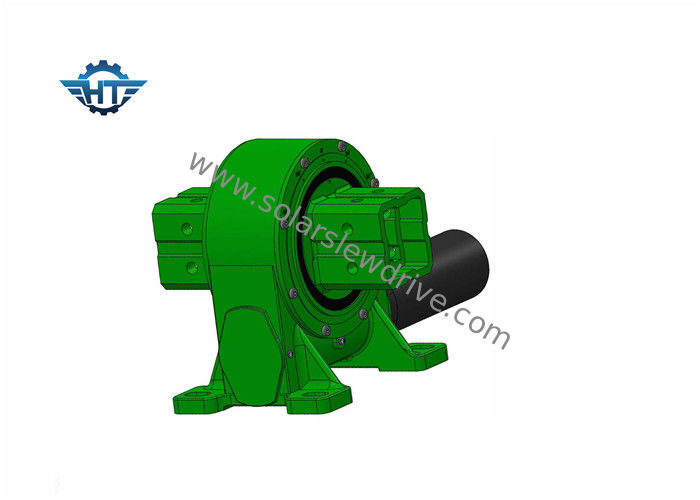

IP66 Worm Gear แกนเดี่ยว Slewing Drive พร้อมแรงบิดสูงสำหรับระบบติดตามแสงอาทิตย์
ลักษณะ
VE6 slewing drive is a half gear and limit stop inside which is designed for a single axis solar tracking system. ไดรฟ์แกว่ง VE6 เป็นเกียร์ครึ่งและหยุดภายใน จำกัด ซึ่งถูกออกแบบมาสำหรับระบบติดตามแสงอาทิตย์แกนเดียว Our slewing drives are powered with hourglass worm technology for maximum gear torque and the smoothest rotation. ไดรฟ์แกว่งของเราขับเคลื่อนด้วยเทคโนโลยีหนอนนาฬิกาทรายสำหรับแรงบิดเกียร์สูงสุดและการหมุนที่ราบรื่นที่สุด
The standard slew drives are fitted with an open housing and single self locking hourglass worm shaft. ไดรฟ์สลูว์แบบมาตรฐานนั้นมาพร้อมกับตัวเรือนแบบเปิดและเพลาหนอนนาฬิกาทรายแบบล็อคตัวเดียว Once the power source input is returned to neutral, the worm shaft will lock the load into position without requiring any external braking device. เมื่ออินพุตแหล่งพลังงานกลับสู่เป็นกลางเพลาหนอนจะล็อคโหลดเข้าสู่ตำแหน่งโดยไม่ต้องใช้อุปกรณ์เบรคภายนอก
VE Model Performance Parameters
แบบ | แรงบิดขาออก (Nm) | แรงบิดโฮลดิ้ง (Nm) | TiltingTorque (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ความแม่นยำ (องศา) | แม่นยำสูง (°) | IP | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.1 | 66 | ใช่ | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.1 | 66 | ใช่ | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.1 | 66 | ใช่ | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.1 | 66 | ใช่ | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.1 | 66 | ใช่ | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.1 | 66 | ใช่ | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.1 | 66 | ใช่ | 88 กิโลกรัม |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.1 | 66 | ใช่ | 135 กก |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.1 | 66 | ใช่ | 192 กก |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.1 | 66 | ใช่ | 251 กิโลกรัม |
การประยุกต์ใช้งาน
แอพพลิเคชั่นไดรฟ์ทั่วไปที่ใช้กับโซล่าไดรฟ์ustry, truck cranes, man lifts, and utility equipment, hydraulic attachments, oil tool equipment, marine cranes, tire handlers, digger derricks and automotive lifts, but the slew drives are used in many other applications requiring load holding and rotational capability. อุสตริเครนรถบรรทุกลิฟท์บรรทุกคนและอุปกรณ์สาธารณูปโภคอุปกรณ์ไฮดรอลิกอุปกรณ์เครื่องมือน้ำมันเครนทางทะเลรถขุดยางเดอร์ริคเกอร์และลิฟท์ยานยนต์ We offer different slew drive models with different moment load capacities. เรานำเสนอไดรฟ์แบบเลื่อนที่แตกต่างกันพร้อมความสามารถในการรับน้ำหนักที่แตกต่างกัน
ผู้ติดต่อ: Jessie
โทร: +86 18800586965
