จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | 7 นิ้ว |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 300~350/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 2,000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | 7 นิ้ว |
|---|---|---|---|
| อัตราทดเกียร์: | 51: 1 | อย่างมีประสิทธิภาพ: | 40% |
| แม่นยำ: | ≤ 0.1 | คนขับรถ: | มอเตอร์ไฟฟ้า |
| สี: | ตามที่ขอ | โฮลดิ้งแรงบิด: | 39kNm |
| แสงสูง: | C3 เคลือบ Solar Slew Drive,Vertical Solar Slew Drive,7 inch Solar Slew Drive |
||

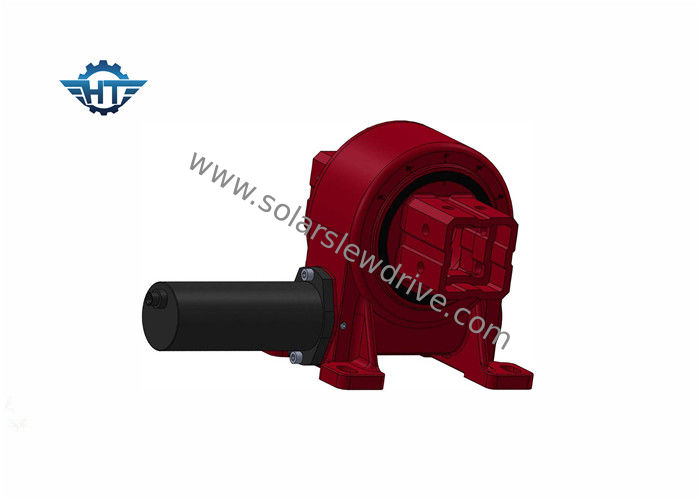

VE แนวตั้ง C3 เคลือบไดรฟ์ฆ่าพลังงานแสงอาทิตย์พร้อมหนอนคู่ห่อหุ้มสำหรับระบบติดตามแสงอาทิตย์
ลักษณะ
Our company have profound expert knowledge and have 10 years' experience on designing, developing and manufacturing slewing drives. บริษัท ของเรามีความเชี่ยวชาญอย่างลึกซึ้งและมีประสบการณ์ 10 ปีในการออกแบบพัฒนาและผลิตไดรฟ์แกว่ง Our team is specialized in researches and develops in that particular area and covers the fields of tracking technologies for photovoltaic systems, concentrated solar power stations, mechanical engineering and slewing drive technology. ทีมงานของเรามีความเชี่ยวชาญในการวิจัยและพัฒนาในพื้นที่นั้น ๆ และครอบคลุมสาขาการติดตามเทคโนโลยีสำหรับระบบไฟฟ้าโซลาร์เซลล์สถานีพลังงานแสงอาทิตย์เข้มข้นวิศวกรรมเครื่องกลและเทคโนโลยีไดรฟ์แกว่ง
ข้อดี
เวลาตอบสนองอย่างรวดเร็ว
ประสบการณ์ระยะยาวในการควบคุมกระบวนการที่ชาญฉลาดสำหรับการผลิตจำนวนมากรวมถึงการพัฒนาผลิตภัณฑ์ที่มุ่งเน้นลูกค้า
หลากหลายชนิด
Slewing Drive (Enclosed Type, Vertical Type, Dual Axis Type, Precision Type) Hourglass worm slewing drive is based on the slewing bearing with strong tilting moment torque and static self-locking function. Slewing Drive (ประเภทสิ่งห่อหุ้ม, ประเภทแนวตั้ง, ชนิดแกนคู่, ชนิดแม่นยำ) หนอนแบบตัวหนอนแกว่งขึ้นอยู่กับแบริ่งการแกว่งที่มีแรงบิดขณะเอียงที่แข็งแกร่งและฟังก์ชั่นล็อคตัวเองแบบคงที่ Much tooth contact surface is designed specially for driving high load. พื้นผิวสัมผัสของฟันส่วนใหญ่ได้รับการออกแบบมาเป็นพิเศษสำหรับการขับขี่ที่มีภาระสูง
คุณภาพมีเสถียรภาพ
Set up Critical Quality Inspection Points, Total 9 positions through the plant. ตั้งค่าจุดตรวจสอบคุณภาพที่สำคัญรวม 9 ตำแหน่งผ่านโรงงาน We set up critical quality inspection points , make quality inspection instructions to control strictly in key process. เราตั้งค่าจุดตรวจสอบคุณภาพที่สำคัญทำตามคำแนะนำในการตรวจสอบคุณภาพเพื่อควบคุมอย่างเข้มงวดในกระบวนการที่สำคัญ We use high precision & measurement gauge calibration. เราใช้การสอบเทียบมาตรวัดที่มีความแม่นยำสูง
การวาดภาพการขาย
สำหรับพารามิเตอร์ทางเทคนิคของผลิตภัณฑ์โดยละเอียดเพิ่มเติมติดต่อเราสำหรับแคตตาล็อกผลิตภัณฑ์และภาพวาดการขายโดยละเอียด
เอกสารข้อมูลสำหรับ VE ซีรี่ส์ Slewing Drives
| แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | โฮลดิ้งแรงบิด | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | นิวตันเมตร | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13kg |
| 5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18kg |
| 7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28kg |
| 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35kg |
| 9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51kg |
| 12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61kg |
| 14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กิโลกรัม |
| 17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก |
| 21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กิโลกรัม |
| 25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กิโลกรัม |
การประยุกต์ใช้งาน
The vertical slewing bearing drive is generally installed perpendicular to the ground and is widely used in various photovoltaic power generation projects, such as parabolic or trough Csp power generation, fresnel Csp power generation, flat single axis solar tracking system, oblique solar tracking system. โดยทั่วไปแล้วจะมีการติดตั้งตลับลูกปืนแกว่งแนวตั้งในแนวตั้งฉากกับพื้นดินและใช้กันอย่างแพร่หลายในโครงการผลิตไฟฟ้าพลังงานแสงอาทิตย์เช่นพาราโบลาหรือราง Csp การผลิตกระแสไฟฟ้า, การสร้างพลังงานเฟรส Csp, ระบบติดตามแสงอาทิตย์แกนเดี่ยวแบน It is with high precision, usually this model with enclosed housing, it can prevent dust and water from entering the inside. มันมีความแม่นยำสูงโดยปกติแล้วรุ่นนี้มีตัวเรือนหุ้มมันสามารถป้องกันฝุ่นและน้ำเข้ามาด้านใน
