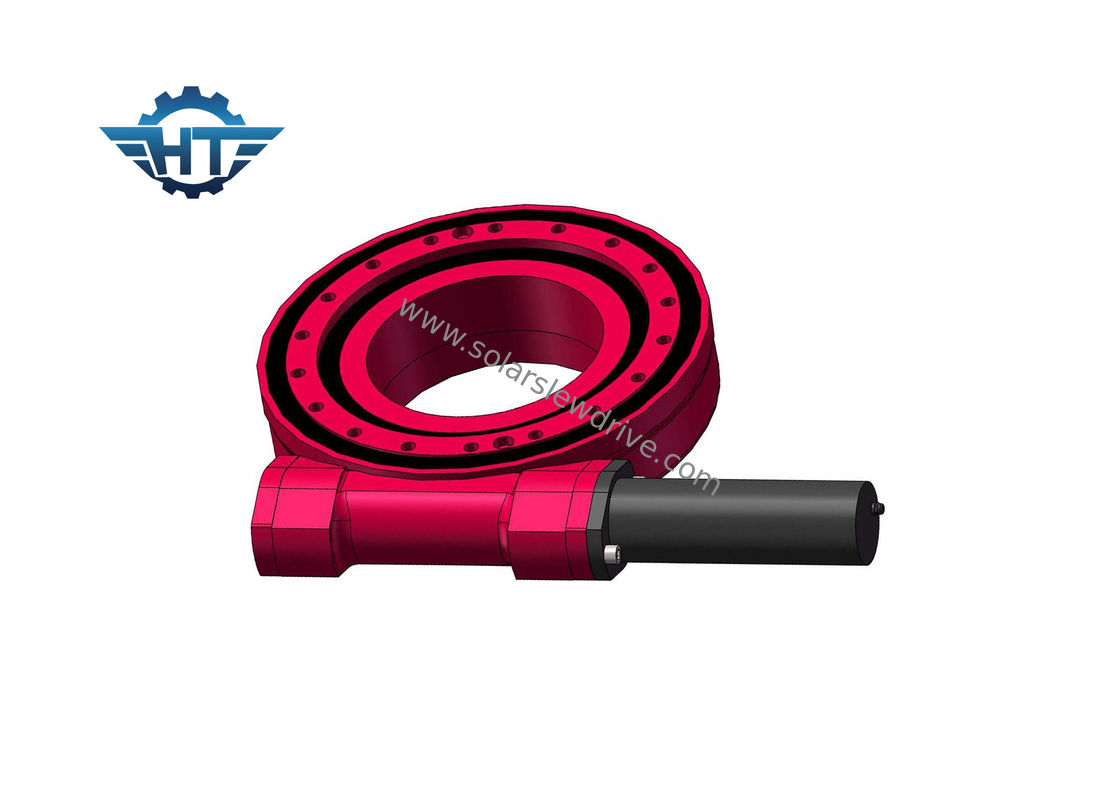

CE IP66 Slew Drive Gearbox สำหรับ PV Trackers

CE IP66 Slew Drive Gearbox สำหรับ PV Trackers

  • CE IP66 Slew Drive Gearbox สำหรับ PV Trackers
  • CE IP66 Slew Drive Gearbox สำหรับ PV Trackers
CE IP66 Slew Drive Gearbox สำหรับ PV Trackers
รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: SE7
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 280~504 / pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15 ~ 45 วัน
เงื่อนไขการชำระเงิน: L / C, T / T, Wester N Union
สามารถในการผลิต: 2,000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
แบบ: SE7 อัตราทดเกียร์: 57: 1
อย่างมีประสิทธิภาพ: 40% สี: RAL 9006
ใบสมัคร: ติดตามแสงอาทิตย์ สถานที่กำเนิด: ฉางโจว, จีน
คนขับรถ: มอเตอร์ 220VAC / 380VAC / 24VDC การประกัน: 5 ~ 10 ปี
ใบรับรอง: ISO9001, CE ไซต์การติดตั้ง: สนามเปิดหรือหลังคาด้านบน
404 Not Found: ปลอดภัยติดตั้งง่ายอายุการใช้งานยาวนาน ซ่อมบำรุง: ฟรี
แสงสูง:

IP66 Slew drive gearbox

,

PV Trackers slew drive gearbox

,

Solar Tracker slew drive gearbox



SE7 IP66 Slew Drive Gearbox, Third Stage Reducers ด้วยความเร็วต่ำและแรงบิดสูงสำหรับตัวติดตาม PV


คำอธิบาย



ไดรฟ์แกว่งตัวเรือนแบบปิดส่วนใหญ่ใช้กับสภาพที่ค่อนข้างสูงสำหรับความต้องการสูงสำหรับโอกาสป้องกันฝุ่นป้องกันฝนและป้องกันการกัดกร่อนเกรด IP66



ชื่อยี่ห้อ: Hangtuo

หมายเลขรุ่น: SE5A-37MHD-24RC-REV.A

วัสดุ: 42CrMo, 50Mn

ใบรับรอง: CE, ISO9001

รับประกัน: 10 ปี

อายุการใช้งาน: 30 ปี

การบรรจุ: แพ็คเกจไม้อัด



วิธีการเลือก Slew Drive ที่เหมาะสม



มีไดรฟ์สังหารหลายประเภทซึ่งสามารถเลือกได้โดยคำนึงถึงปัจจัยต่อไปนี้
1. ความสามารถในการรับน้ำหนักทิศทางและคุณสมบัติ: ไดรฟ์แบบหมุนเหมาะสำหรับการรับน้ำหนักเบาและแบริ่งลูกกลิ้งเหมาะสำหรับงานหนักและรับแรงกระแทกเมื่อแบริ่งกลิ้งอยู่ภายใต้ภาระตามแนวแกนที่บริสุทธิ์โดยทั่วไปแล้วแบริ่งแรงขับจะถูกเลือกและเมื่อแบริ่งกลิ้งอยู่ภายใต้ภาระรัศมีบริสุทธิ์โดยทั่วไปจะเลือกตลับลูกปืนแบบร่องลึกหรือแบริ่งลูกกลิ้งทรงกระบอกสั้นและเมื่ออุปกรณ์หมุนเป็น สัมผัสกับภาระรัศมีที่บริสุทธิ์นอกจากนี้ยังมีภาระตามแนวแกนขนาดเล็กคุณสามารถเลือกตลับลูกปืนแบบร่องลึกตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแบริ่งลูกกลิ้งเรียวและลูกตั้งกลางหรือลูกปืนลูกกลิ้งตรงกลางเมื่อโหลดตามแนวแกนมีขนาดใหญ่สามารถเลือกมุมสัมผัสของแบริ่งลูกกลิ้งแบบสัมผัสเชิงมุมและแบริ่งลูกกลิ้งเรียวหรือการใช้แบริ่งศูนย์กลางและแบริ่งแรงขับรวมกันซึ่งเหมาะอย่างยิ่งสำหรับโหลดตามแนวแกนที่สูงมากหรือความต้องการพิเศษที่มีแกนขนาดใหญ่ ความแข็งแกร่ง

2. ความเร็วที่อนุญาต: สำหรับไดรฟ์สังหารประเภทต่างๆโดยทั่วไปตลับลูกปืนที่มีแรงเสียดทานน้อยและความสามารถในการทำความร้อนต่ำเหมาะสำหรับความเร็วสูงการออกแบบควรพยายามให้แบริ่งลูกกลิ้งหมุนทำงานภายใต้สภาวะที่ต่ำกว่าความเร็วในการหมุนสูงสุด

3. ความแข็งแกร่ง: เมื่อแบริ่งของชุดขับเคลื่อนเคลื่อนที่รับน้ำหนักแหวนแบริ่งและตำแหน่งสัมผัสของตัวรีดจะทำให้เกิดการเสียรูปแบบยืดหยุ่นปริมาณการเสียรูปจะเป็นสัดส่วนกับน้ำหนักและอัตราส่วนจะกำหนดขนาดความแข็งแกร่งของแบริ่งโดยทั่วไปความแข็งแกร่งของแบริ่งสามารถปรับปรุงได้โดยการขันตลับลูกปืนล่วงหน้านอกจากนี้ในการออกแบบการรองรับแบริ่งการพิจารณาการรวมกันและการจัดเรียงตลับลูกปืนยังสามารถปรับปรุงความแข็งของการรองรับแบริ่งได้อีกด้วย

4. การปรับแต่งประสิทธิภาพและข้อผิดพลาดในการติดตั้ง: หลังจากโหลดแบริ่งเข้าสู่ตำแหน่งการทำงานแล้วการติดตั้งและการวางตำแหน่งที่ไม่ดีจะเกิดจากข้อผิดพลาดในการผลิตในขณะนี้เนื่องจากการตกปลาของเพลาและการขยายตัวทางความร้อนและเหตุผลอื่น ๆ แบริ่งรับน้ำหนักมากเกินไปทำให้เกิดความเสียหายในช่วงต้นตลับลูกปืนตั้งศูนย์อัตโนมัติสามารถเอาชนะข้อบกพร่องที่เกิดจากข้อผิดพลาดในการติดตั้งได้ด้วยตัวเองดังนั้นจึงเหมาะสำหรับการใช้งานดังกล่าว

5. การติดตั้งและถอดชิ้นส่วน Slew drive: แบริ่งลูกกลิ้งเรียวแบริ่งลูกกลิ้งและแบริ่งลูกกลิ้งเรียว ฯลฯ เป็นของวงแหวนด้านในและด้านนอกสามารถแยกประเภทแบริ่งได้ (นั่นคือแบริ่งที่แยกจากกัน) ติดตั้งและถอดประกอบได้ง่าย .

ตารางประสิทธิภาพของ SE Slewing Drives



รุ่น อัตราส่วน แรงบิดเอาต์พุตสูงสุด (Nm) แรงบิดเอียง (Nm) ถือแรงบิด (Nm) โหลดแกน (kN) โหลดเรเดียล (kN) ประสิทธิภาพ ความแม่นยำ (°) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
1 & quot; 32: 1 400 1,000 1800 22 12 40% ≤0.1 ใช่ 6
3 & quot; 31: 1 600 1,500 3000 30 16 40% ≤0.1 ใช่ 8
5 & ​​quot; 37: 1 800 6000 9200 68 27 40% ≤0.1 ใช่ 12
7 นิ้ว 57: 1 พ.ศ. 2543 13500 13200 132 58 40% ≤0.1 ใช่ 21
9 & quot; 61: 1 4400 45000 30800 340 130 40% ≤0.1 ใช่ 49
12 นิ้ว 78: 1 5800 54400 40560 480 190 40% ≤0.1 ใช่ 61
14 นิ้ว 85: 1 6550 68000 54200 680 230 40% ≤0.1 ใช่ 63
17 & quot; 102: 1 9400 135600 65040 980 390 40% ≤0.1 ใช่ 105
21 & quot; 125: 1 16000 203400 81000 1600 640 40% ≤0.1 ใช่ 149
25 & quot; 150: 1 21000 271160 89000 พ.ศ. 2400 950 40% ≤0.1 ใช่ 204




ขอบเขตการใช้งาน


การใช้งานทั่วไป ได้แก่ เครื่องติดตามพลังงานแสงอาทิตย์กังหันลมจานดาวเทียมและเรดาร์เครนรถบรรทุกลิฟท์คนอุปกรณ์สาธารณูปโภคสิ่งที่แนบมากับอุปกรณ์ไฮดรอลิกอุปกรณ์เครื่องมือน้ำมันเครื่องจัดการยางรถขุดและลิฟท์ยานยนต์


บริการและจุดแข็งของเรา



1. วัตถุดิบจากซัพพลายเออร์ที่เชื่อถือได้

2. กระบวนการผลิตเป็นไปตามระบบการจัดการคุณภาพ ISO9001 อย่างเคร่งครัด

3. การควบคุมคุณภาพอย่างเข้มงวดในกระบวนการและการตรวจสอบผลิตภัณฑ์สำเร็จรูป 100% ก่อนส่งมอบ

4. การตรวจสอบผลิตภัณฑ์ของบุคคลที่สามเป็นที่ยอมรับตามคำขอของลูกค้า

5. การใช้กระบวนการออกแบบผลิตภัณฑ์ที่ได้มาตรฐานและ APQP, PPAP, FEMA สำหรับการวิเคราะห์แอปพลิเคชัน
