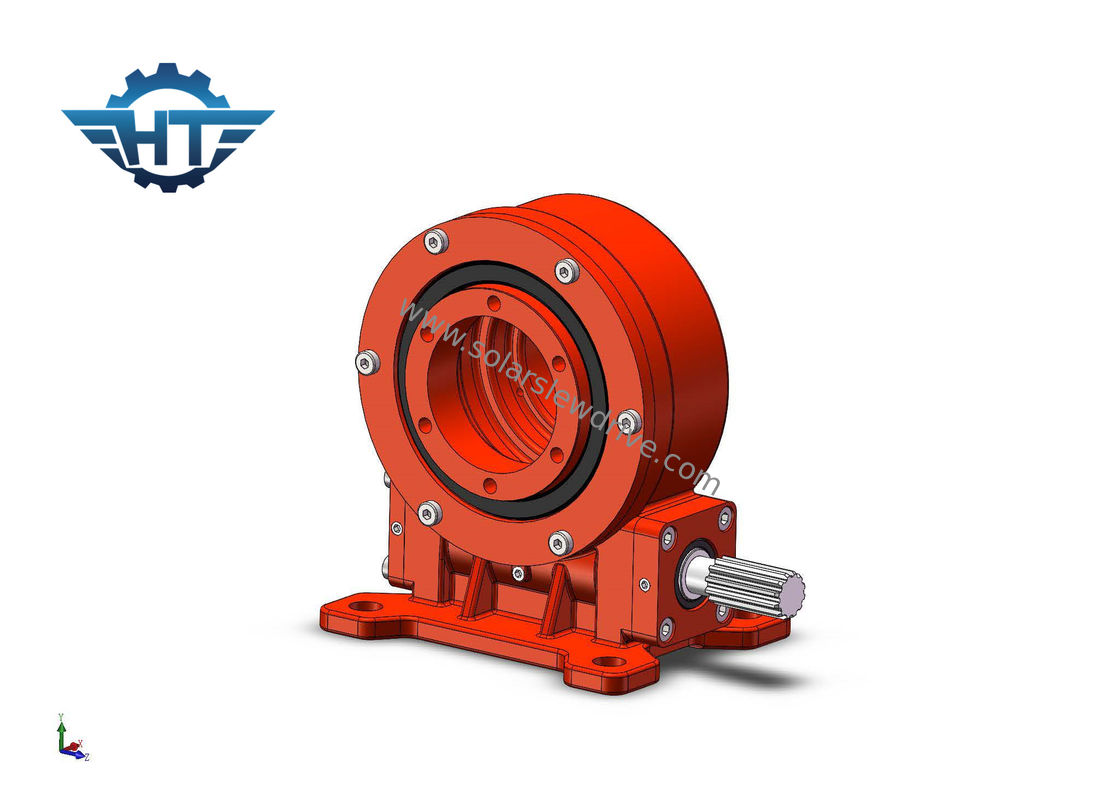

กระปุกเกียร์นาฬิกาทราย Slew Drive 120mm Square Tube สำหรับระบบติดตามเดี่ยว 7

กระปุกเกียร์นาฬิกาทราย Slew Drive 120mm Square Tube สำหรับระบบติดตามเดี่ยว 7

  • กระปุกเกียร์นาฬิกาทราย Slew Drive 120mm Square Tube สำหรับระบบติดตามเดี่ยว 7
  • กระปุกเกียร์นาฬิกาทราย Slew Drive 120mm Square Tube สำหรับระบบติดตามเดี่ยว 7
กระปุกเกียร์นาฬิกาทราย Slew Drive 120mm Square Tube สำหรับระบบติดตามเดี่ยว 7
รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: VE7
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 200~300/ pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15 ~ 45 วัน
เงื่อนไขการชำระเงิน: L / C, T / T, Wester N Union
สามารถในการผลิต: 2,000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
วัสดุ: 50 ล้าน, 42CrMo แบบ: VE7
อัตราทดเกียร์: 51: 1 แรงบิดเอาท์พุทจัดอันดับ: 6120 นิวตันเมตร
โฮลดิ้งแรงบิด: 39000 นาโนเมตร แรงบิดเอียง: 10 กิโลนิวตันเมตร
อย่างมีประสิทธิภาพ: 40% สีมาตรฐาน: ตามที่ขอ
แสงสูง:

ไดรฟ์เกียร์หนอนนาฬิกาทราย

,

ไดรฟ์เกียร์หนอนหลอด 120 มม.

,

ไดรฟ์เกียร์หนอนติดตามเดี่ยว

VE9 เกียร์หนอนแกนเดี่ยว Slew Drive พร้อมท่อสี่เหลี่ยมขนาด 120 มม. สำหรับระบบติดตามเดี่ยวแบบแบน



คำอธิบาย



VE7 แกนหมุนแกนเดียวหมุนรอบหนึ่งแกนไดรฟ์แกว่ง VE7 พร้อมมอเตอร์เกียร์ 24vdc สามารถออกแบบให้มีขนาดแตกต่างกันเพื่อให้เหมาะกับท่อหลักทุกชนิดนอกจากนี้ยังเป็นผลิตภัณฑ์มาตรฐานติดตั้งง่ายที่สุดและใช้กันมากที่สุดไดรฟ์แกว่ง VE7 มีการติดตั้งในแนวตั้งและไดรฟ์ที่ปิดสนิทในยูนิตกำลังสูงเพียงชุดเดียว



ข้อดี



1. แรงบิดสำรองสูง

2. ล็อคตัวเองเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์

2. ฮาร์ดสต็อปภายในมีตั้งแต่ + 60 ° ~ °60°หากลูกค้ามีแอปพลิเคชันที่ต้องการ 360 ° rotaion เรามีประเภทเอาต์พุตหน้าแปลนเพื่อจัดหา

3. ใส่ไดรฟ์ตัวหนอนไว้ด้านใน

4. การสัมผัสฟันหลายซี่เพื่อให้แน่ใจว่ามีภาระสูงและลดฟันเฟือง



กระปุกเกียร์นาฬิกาทราย Slew Drive 120mm Square Tube สำหรับระบบติดตามเดี่ยว 7 0



ข้อมูลทางเทคนิคของ VE Slewing Drives



รุ่น

อัตราส่วน

แรงบิดเอาต์พุตสูงสุด (Nm)

แรงบิดเอียง (Nm)

ถือแรงบิด (Nm)

โหลดแกน (kN)

โหลดเรเดียล (kN)

ประสิทธิภาพ

ความแม่นยำ (°)

ล็อคตัวเอง

น้ำหนัก (กิโลกรัม)

3 "

31: 1

600

1,500

1800

22

15

40%

≤0.1

ใช่

12

5 "

37: 1

800

5,000

9200

16

27

40%

≤0.1

ใช่

18

7 นิ้ว

57: 1

พ.ศ. 2293

7000

13200

34

58

40%

≤0.1

ใช่

32

8 "

51: 1

2250

11200

20400

50

80

40%

≤0.1

ใช่

28

9 "

61: 1

2250

16000

30800

60

130

40%

≤0.1

ใช่

52

12 นิ้ว

78: 1

4300

25000

40560

77

190

40%

≤0.1

ใช่

65

14 นิ้ว

85: 1

5600

48000

44200

110

230

40%

≤0.1

ใช่

88

17 "

102: 1

6750

67000

53040

142

390

40%

≤0.1

ใช่

135

21 & quot;

125: 1

16000

89000

65000

337

640

40%

≤0.1

ใช่

192

25 "

150: 1

21450

112000

89000

476

950

40%

≤0.1

ใช่

251



บริการที่กำหนดเอง


1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆได้เช่นมอเตอร์ไฮดรอลิกสเต็ปเปอร์มอเตอร์มอเตอร์ไฟฟ้าเป็นต้น
3. มีสีที่แตกต่างกันตามรหัส RAL;สีมาตรฐานของเราคือ RAL 9006



ใบสมัคร



โดยทั่วไปตลับลูกปืนไดรฟ์แบบแกว่งจะพบได้ในแอปพลิเคชั่นเช่นกังหันลมตัวขนส่งบรรทุกหนักตัวติดตามพลังงานแสงอาทิตย์เครนท่าเรืออุปกรณ์ไฮดรอลิกกลไกการบังคับเลี้ยวของเครนระบบอัตโนมัติตัวควบคุมภาระหนักตารางการหันเหและการควบคุมระดับเสียง



ถาม - ตอบ



1. ฉันจะเลือกได้อย่างไร?

โปรดระบุขนาดเส้นผ่านศูนย์กลางล้อความกว้างแรงดันไฟฟ้ากำลังและความเร็วขณะไม่โหลดของมอเตอร์ที่ต้องการ

2. ฉันสามารถนำตัวอย่างเพื่อทดสอบคุณภาพและทำการตลาดล่วงหน้าได้หรือไม่?

แน่นอนว่ายินดีรับตัวอย่างเพื่อทดสอบคุณภาพและบริการของเรา



3. ค่าใช้จ่ายทั้งหมดสำหรับตัวอย่างคืออะไร?

ต้นทุนตัวอย่างทั้งหมด = ต้นทุนตัวอย่าง + ค่าขนส่ง

เราจะให้ค่าขนส่งที่ดีที่สุดแก่คุณหลังจากที่คุณเลือกมอเตอร์เกียร์ที่เหมาะสมแล้ว



4. คุณจัดส่งตัวอย่างอย่างไร?

เมื่อพิจารณาจากปริมาณตัวอย่างไม่มากเราสนับสนุนตัวอย่างเรือโดย EMS, TNT หรือ Fedex

5. อะไรคือปริมาณการสั่งซื้อขั้นต่ำ?

10 ชุดหลังจากยืนยันตัวอย่างแล้ว

6. เวลาในการจัดส่งของคุณคืออะไร?

สำหรับตัวอย่างมาตรฐาน: ภายใน 7 วัน;สำหรับใบสั่งซื้อชุด: ภายใน 25 วัน
