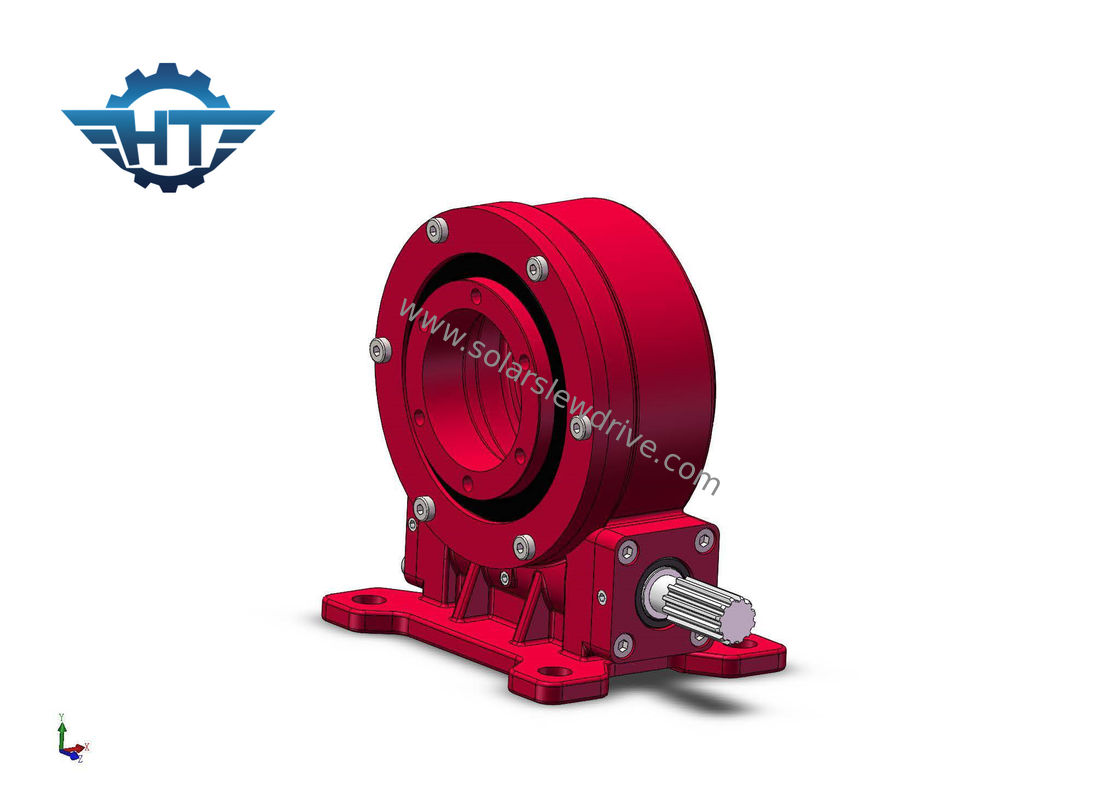

CE Vertical Envelope Worm Gear Slew Drive สำหรับ Solar Tracker

CE Vertical Envelope Worm Gear Slew Drive สำหรับ Solar Tracker

  • CE Vertical Envelope Worm Gear Slew Drive สำหรับ Solar Tracker
  • CE Vertical Envelope Worm Gear Slew Drive สำหรับ Solar Tracker
CE Vertical Envelope Worm Gear Slew Drive สำหรับ Solar Tracker
รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: VE7"
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 280~504 / pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15 ~ 45 วัน
เงื่อนไขการชำระเงิน: L / C, T / T, Wester N Union
สามารถในการผลิต: 2,000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
วัสดุ: 50 ล้าน, 42CrMo แบบ: VE7"
อัตราทดเกียร์: 57: 1 แรงบิดเอาท์พุทจัดอันดับ: 1750Nm
โฮลดิ้งแรงบิด: 13200Nm แรงบิดเอียง: 7000Nm
อย่างมีประสิทธิภาพ: 40% สีมาตรฐาน: RAL 9006
แสงสูง:

ไดรฟ์เกียร์หนอนแนวตั้ง

,

ไดรฟ์เกียร์หนอนซองจดหมาย

,

ไดรฟ์ฆ่า CE สำหรับตัวติดตามพลังงานแสงอาทิตย์

VE7 Slew Drive Gearbox, Worm Gear Vertical Envelope Worm Gear Slew Drive For Trackers







คำอธิบาย



เนื่องจากส่วนประกอบหลักของอุปกรณ์ขับเคลื่อนใช้แบริ่งแบบแกว่งจึงสามารถรับผลกระทบของแรงตามแนวแกนแรงรัศมีและโมเมนต์การเอียงได้ในเวลาเดียวกันเมื่อเทียบกับผลิตภัณฑ์โรตารี่แบบดั้งเดิมมีลักษณะของการติดตั้งที่เรียบง่ายบำรุงรักษาง่ายและประหยัดพื้นที่ในการติดตั้งในระดับที่มากขึ้น


ข้อดี



1. แรงบิดสำรองสูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์

2. ช่วงการหมุน 360 องศาหรือ + 60 ~ -60 หรือตามคำขอของลูกค้า

3. ใส่ไดรฟ์ตัวหนอนไว้ด้านใน

4. หน้าสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง

5. ฟังก์ชั่นล็อคตัวเอง



CE Vertical Envelope Worm Gear Slew Drive สำหรับ Solar Tracker 0



ข้อมูลทางเทคนิคของ VE Slewing Drive



รุ่น อัตราส่วน แรงบิดเอาต์พุตสูงสุด (Nm) แรงบิดเอียง (Nm) ถือแรงบิด (Nm) โหลดแกน (kN) โหลดเรเดียล (kN) ประสิทธิภาพ ความแม่นยำ (°) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
3 " 31: 1 600 1,500 1800 22 15 40% ≤0.1 ใช่ 12
5 " 37: 1 800 5,000 9200 16 27 40% ≤0.1 ใช่ 18
7 นิ้ว 57: 1 พ.ศ. 2293 7000 13200 34 58 40% ≤0.1 ใช่ 32
8 " 51: 1 2250 11200 20400 50 80 40% ≤0.1 ใช่ 28
9 " 61: 1 2250 16000 30800 60 130 40% ≤0.1 ใช่ 52
12 นิ้ว 78: 1 4300 25000 40560 77 190 40% ≤0.1 ใช่ 65
14 นิ้ว 85: 1 5600 48000 44200 110 230 40% ≤0.1 ใช่ 88
17 " 102: 1 6750 67000 53040 142 390 40% ≤0.1 ใช่ 135
21 & quot; 125: 1 16000 89000 65000 337 640 40% ≤0.1 ใช่ 192
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 ใช่ 251



บริการที่กำหนดเอง


1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆได้เช่นมอเตอร์ไฮดรอลิกสเต็ปเปอร์มอเตอร์มอเตอร์ไฟฟ้าเป็นต้น
3. มีสีที่แตกต่างกันตามรหัส RAL;สีมาตรฐานของเราคือ RAL 9006



อภิธานศัพท์ของ Key Paramaters



แรงบิดขณะเอียง:แรงบิดนี้คือภาระแรงโน้มถ่วงคูณด้วยระยะห่างระหว่างตำแหน่งของโหลดและศูนย์กลางของแบริ่งแกว่งหากแรงบิดจริงมากกว่าแรงบิดโมเมนต์การเอียงที่กำหนดไว้ไดรฟ์แกว่งจะพลิกคว่ำ

โหลดเรเดียล: โหลดแนวตั้งกับแกนของแบริ่งแกว่ง

โหลดตามแนวแกน: โหลดขนานกับแกนของแบริ่งแกว่ง

ถือแรงบิด: เป็นแรงบิดย้อนกลับเมื่อไดรฟ์หมุนกลับด้านและชิ้นส่วนต่างๆไม่ได้รับความเสียหายแรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดถือจะถูกมองว่าเป็นแรงบิดหัก

ล็อคตัวเอง: เฉพาะเมื่อมีโหลดไดรฟ์แกว่งจะไม่สามารถหมุนย้อนกลับได้จึงเรียกว่าการล็อคตัวเอง
