สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE7 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
สามารถในการผลิต: | 2,000 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | VE7 |
---|---|---|---|
อัตราทดเกียร์: | 51: 1 | อย่างมีประสิทธิภาพ: | 40% |
สี: | ตามที่ขอ | ใบสมัคร: | ติดตามแสงอาทิตย์ |
สถานที่กำเนิด: | ฉางโจว, จีน | ไดร์เวอร์: | มอเตอร์ 12 / 24VDC |
การประกัน: | 5 ~ 10 ปี | ใบรับรอง: | ISO9001, CE |
ไซต์การติดตั้ง: | เปิดฟิลด์ | 404 Not Found: | อายุยืน |
แสงสูง: | ไดรฟ์แกว่งแนวนอนสำหรับระบบติดตามแสงอาทิตย์,ไดรฟ์แกว่ง 24v สำหรับระบบติดตามแสงอาทิตย์,ไดรฟ์โซลาร์เซลล์แบบซองจดหมาย |

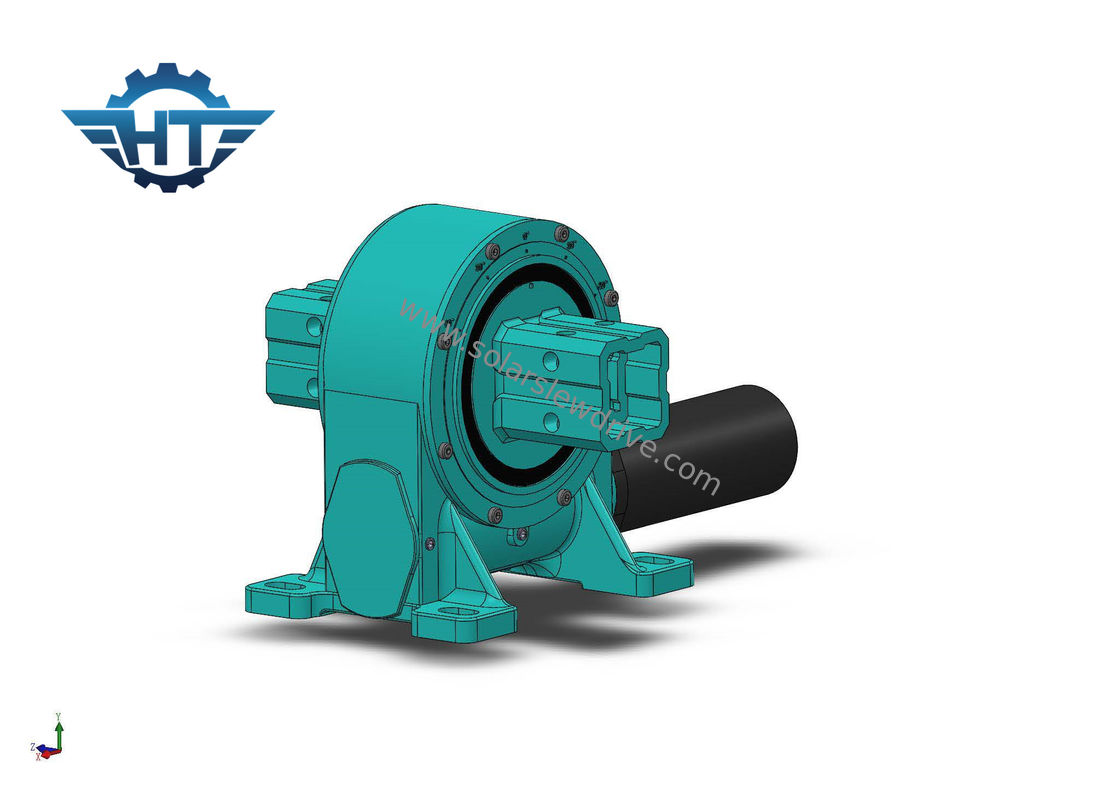

VE7 ซองจดหมาย Worm Gear Slew Drive, มอเตอร์ 24VDC ขับเคลื่อนสำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยวแนวนอน
คำอธิบาย
ระบบติดตามแสงอาทิตย์ที่ใช้ไดรฟ์แกว่งช่วยให้มุมของแสงแดดที่ดีที่สุดตลอดเวลาเมื่อเทียบกับสถานีพลังงานคงที่การติดตามแกนเดี่ยวแบบแบนสามารถเพิ่มการผลิตไฟฟ้ารายปีได้ 10 ~ 30% (ขึ้นอยู่กับการเปลี่ยนแปลงละติจูด)แกนเดี่ยวที่เอียงสามารถเพิ่มได้มากกว่า 30%การติดตามสองแกนสามารถเพิ่มขึ้นได้ประมาณ 40 ~ 50%
พารามิเตอร์ประสิทธิภาพของ VE Series
รุ่น | อัตราส่วน | จัดอันดับแรงบิดเอาต์พุต | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
นาโนเมตร | นาโนเมตร | kN | kN | นาโนเมตร | ระดับ | ใช่ | กิโลกรัม | |||
3 " | 31: 1 | 300 | 1,500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13 |
5 " | 37: 1 | 637.5 | 5,000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18 |
7 นิ้ว | 57: 1 | พ.ศ. 2293 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28 |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35 |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51 |
12 นิ้ว | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61 |
14 นิ้ว | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 |
21 & quot; | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 |
แอปพลิเคชัน
ใช้สำหรับการหมุนตำแหน่งพิทช์ของระบบผลิตไฟฟ้าโซลาร์เซลล์เช่นแกนเดี่ยวแบบแบนการผลิตไฟฟ้าแบบรางการผลิตไฟฟ้าแบบเข้มข้นเป็นต้น
ระบบติดตามแกนเดี่ยวแบบแบนเป็นรูปแบบของวงเล็บติดตามที่จัดเรียงในการติดตามเหนือ - ใต้และตะวันออก - ตะวันตกตามอัลกอริธึมทางดาราศาสตร์มอเตอร์จะขับเคลื่อนตัวยึดเพื่อให้แผงโซลาร์เซลล์ติดตามแนวราบของดวงอาทิตย์เพิ่มแสงแดดโดยตรงบนพื้นผิวของโมดูลเซลล์แสงอาทิตย์และเพิ่มการผลิตกระแสไฟฟ้า
คุณสมบัติ
1 ใช้การออกแบบรูตาบอดและโครงสร้างการปิดผนึกซีลน้ำมันโครงกระดูกประสิทธิภาพการปิดผนึกมีความน่าเชื่อถือซีลสามารถหลีกเลี่ยงแสงแดดโดยตรงป้องกันฝุ่นและน้ำได้อย่างมีประสิทธิภาพและระดับการป้องกันสามารถเข้าถึง IP65เหมาะสำหรับการใช้งานกลางแจ้งและสามารถส่งออกด้วยครีบเดี่ยวหรือคู่
2หนอนนาฬิกาทรายที่ห่อหุ้มสองชั้นหน้าสัมผัสหลายฟันส่งแรงบิดที่มากขึ้นสามารถรับแรงตามแนวแกนที่มากขึ้นแรงรัศมีและโมเมนต์การเอียง
3 การออกแบบผลิตภัณฑ์ใช้ขนาดทั่วไปในและต่างประเทศซึ่งสะดวกสำหรับการเปลี่ยนในภายหลัง
4 โครงสร้างรองรับร่องน้ำคู่มีความแข็งแกร่งแข็งแกร่งสามารถทนต่อแรงรัศมีโหลดขนาดใหญ่และช่วงเวลาพลิกคว่ำเหมาะอย่างยิ่งสำหรับเซลล์แสงอาทิตย์แบบสองแกนที่ขับเคลื่อนด้วยอิสระตัวยึดที่เน้นแนวราบและสภาพการทำงานอื่น
5 หน้าแปลนเอาต์พุตโคแอกเซียลสองด้าน, โครงสร้างสมมาตร, ความทนทานต่อข้อผิดพลาดในการประกอบสูง, ขนาดแกนเล็ก, ประหยัดพื้นที่, โครงสร้างเพลาเอาต์พุตกลวงสะดวกสำหรับการเดินสายไฟและการจัดวางโครงสร้าง
6 แหวนซีลโครงกระดูกสองปากที่นำเข้าเพื่อป้องกันมลพิษในสถานที่
