จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE7 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 2,000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | VE7 |
|---|---|---|---|
| อัตราทดเกียร์: | 51: 1 | แรงบิดเอาต์พุตปกติ: | 5100 นาโนเมตร |
| โฮลดิ้งแรงบิด: | 39 กิโลนิวตันเมตร | แรงบิดเอียง: | 5 KNm |
| แรงบิดสูงสุด: | 7650 นาโนเมตร | สีมาตรฐาน: | RAL 9006 |
| แสงสูง: | ไดรฟ์ฆ่าพลังงานแสงอาทิตย์แบบแกนเดียว,ระบบติดตามการเอียงระบบขับเคลื่อนด้วยพลังงานแสงอาทิตย์,ไดรฟ์ฆ่าพลังงานแสงอาทิตย์ 50Mn |
||

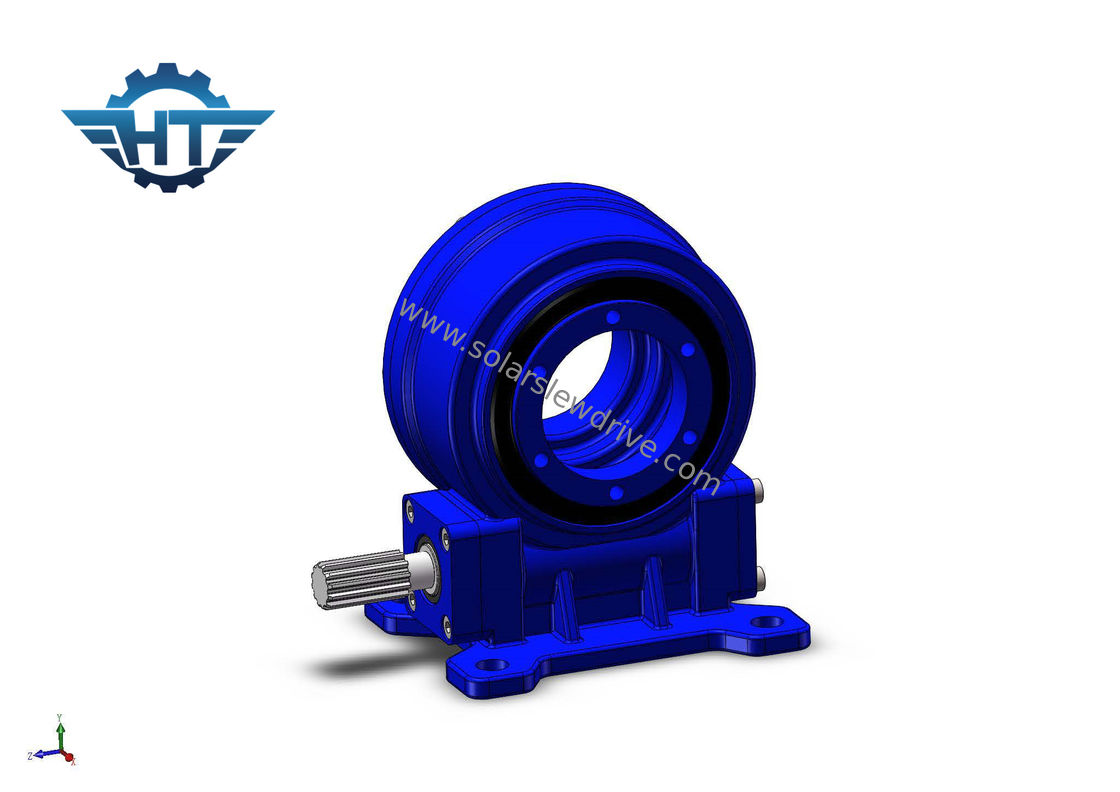

VE7 เกียร์หนอนแกนเดี่ยว Slewing Drive สำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยวแบบเอียง
คำอธิบาย
แกนหมุนของตัวยึดติดตามแกนเดียวเฉียงถูกติดตั้งที่มุมเอียงกับระนาบแนวนอนและหมุนรอบแกนมิติเดียวทิศทางของแกนหมุนคือทิศเหนือ - ใต้เพื่อให้พื้นผิวรับแสงของโมดูลเซลล์แสงอาทิตย์ตั้งฉากกับมุมตกกระทบของแสงแดดมากที่สุดในทิศทางมิติเดียว
ข้อดี
1. แรงบิดสำรองสูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2. ช่วงการหมุน 360 องศา
3. ใส่ไดรฟ์ตัวหนอนไว้ด้านใน
4. หน้าสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง
5. ฟังก์ชั่นล็อคตัวเอง
คุณสมบัติ
1. เอาท์พุทแรงบิดสูงภายใต้สภาวะความเร็วต่ำซึ่งสามารถส่งแรงตามแนวแกนแรงรัศมีและช่วงเวลาพลิกคว่ำ
2. เกียร์แบบลานเกียร์และโหมดขับเคลื่อนตัวหนอนเศรษฐกิจที่ดีมีความยืดหยุ่นสูงในขนาดตามแนวแกน
3. หนอนนาฬิกาทรายซองจดหมายติดต่อหลายฟันความสามารถในการรับน้ำหนักที่แข็งแกร่ง
4. อัตราส่วนความหนาแน่นประสิทธิภาพสูง
5. ประสิทธิภาพการล็อคตัวเองหรือเพิ่มเบรกอินพุต
6. อัตราส่วนพื้นที่ขนาดเล็กการติดตั้งและถอดชิ้นส่วนที่สะดวก
7. รูปแบบผลลัพธ์ที่หลากหลาย
8. ปรับค่าช่องว่างล่วงหน้าและติดตั้งโดยตรงบนเครื่อง
9. IP66
พารามิเตอร์ของ VE Series
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3 " | 31: 1 | 600 | 1,500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5 " | 37: 1 | 800 | 5,000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2293 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12 นิ้ว | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14 นิ้ว | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21 & quot; | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
หมายเหตุ: สำหรับมิติข้อมูลและพารามิเตอร์โดยละเอียดเพิ่มเติมโปรดดูภาพวาดการขายของเรา
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆได้เช่นมอเตอร์ไฮดรอลิกสเต็ปเปอร์มอเตอร์มอเตอร์ไฟฟ้าเป็นต้น
3. มีสีที่แตกต่างกันตามรหัส RAL;สีมาตรฐานของเราคือ RAL 9006
