จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE9 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1600/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 500 ชิ้นต่อเดือน |
| ชื่อแบรนด์: | Hangtuo | วัสดุเฟืองตัวหนอน: | 50Mn, 42CrMo |
|---|---|---|---|
| ประเภทสินค้า: | แกนเดี่ยว | ใบรับรอง: | ISO9001, CE |
| เครื่องยนต์: | 220VAC | การซ่อมบำรุง: | ทุกๆ 5 ปี |
| สี: | ตามที่ขอ | ล็อคตัวเอง: | ใช่ |
| แสงสูง: | เฟืองตัวหนอนแบบกำหนดเอง Slew Drive,เฟืองตัวหนอนแนวนอน Slew Drive,ไดรฟ์ฆ่าแนวนอน vE9 |
||
2

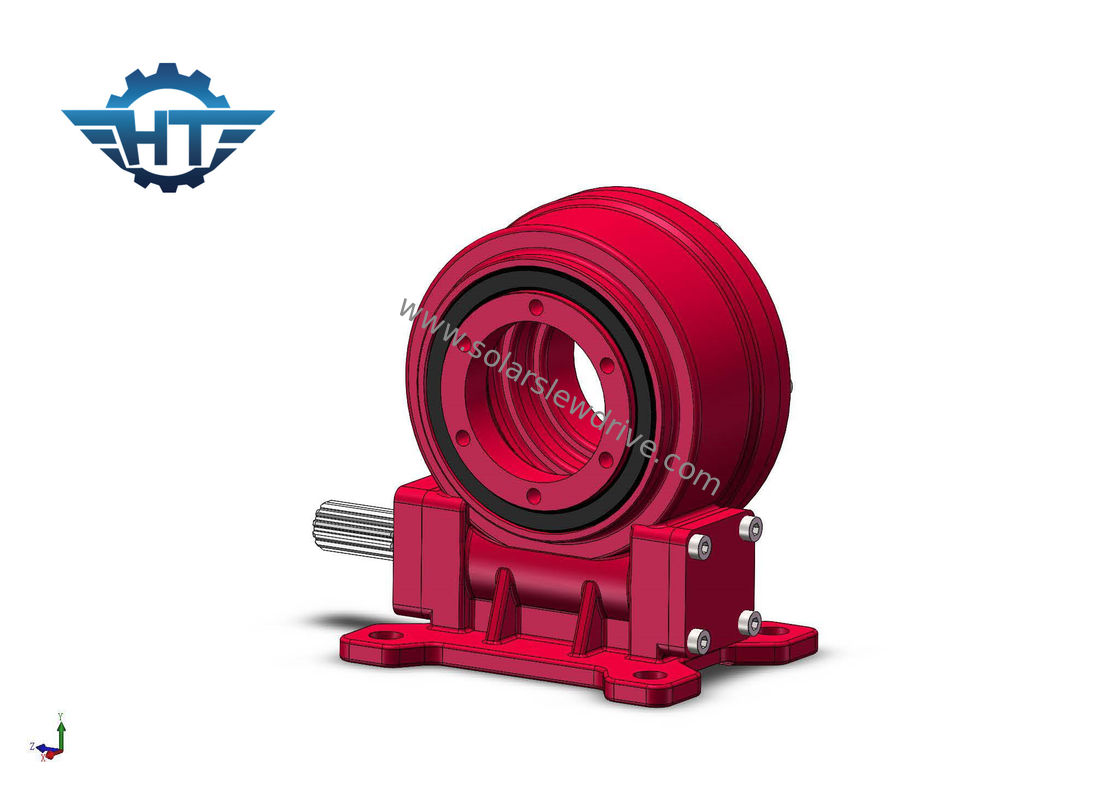

VE9 Custom Worm Gear Slew Drive อายุ 30 ปีสำหรับระบบติดตามแสงอาทิตย์เดี่ยวแนวนอน
มาตรฐาน Worm Gear Description
VE9 เป็นไดรฟ์แกว่งแบบมาตรฐานซึ่งใช้กันอย่างแพร่หลายในระบบติดตามแสงอาทิตย์แบบแกนเดี่ยวในแนวนอน
สำหรับระบบติดตามแสงอาทิตย์ ตามลักษณะการก่อสร้าง ตัวติดตามแสงอาทิตย์แบ่งออกเป็น:
1. ตัวติดตามเอียง
ตัวติดตามการเอียงเป็นวิธีที่ง่ายที่สุดในการสร้างและหมุนรอบแกนตะวันออก - ตะวันตกแผงโซลาร์เซลล์ขึ้นหรือลง (โดยปกติปีละสองครั้ง) ไปทางขอบฟ้า เพื่อให้มุมกับพื้นเหมาะสมที่สุดทางสถิติตามฤดูกาลตัวติดตามเหล่านี้ให้การผลิตเพิ่มขึ้นน้อยกว่า 10% ซึ่งแทบจะไม่ได้พิสูจน์กลไกของเซอร์โว
2. เครื่องติดตามเดี่ยวแนวนอน
Flat Single trackers ตั้งเป้าที่จะติดตามดวงอาทิตย์ไปทั่วทั้งท้องฟ้าในการเดินทางประจำวันโดยไม่คำนึงถึงฤดูกาลของการใช้งานในกรณีนี้ แกนของการหมุนจะอยู่เหนือ-ใต้ โดยที่ความสูงของดวงอาทิตย์เหนือขอบฟ้าจะถูกละเว้นเครื่องมือติดตามเหล่านี้เหมาะอย่างยิ่งสำหรับประเทศละติจูดต่ำ ซึ่งโดยทั่วไปเส้นทางของดวงอาทิตย์จะกว้างขึ้นในระหว่างปีการหมุนที่จำเป็นสำหรับโครงสร้างเหล่านี้กว้างกว่าความเอียง บางครั้งอาจสูงถึง ± 60 °
ผู้ติดตามเหล่านี้ช่วยเพิ่มการผลิตพลังงานได้ประมาณ 15% เมื่อเทียบกับระบบไฟฟ้าโซลาร์เซลล์แบบตายตัว
3. ตัวติดตามแกนคู่
เครื่องติดตามแสงอาทิตย์ที่มีอิสระสององศา
เครื่องติดตามสุริยะที่ซับซ้อนที่สุดมีอิสระสองระดับ โดยมีจุดมุ่งหมายในการจัดแนวแผงเซลล์แสงอาทิตย์แบบตั้งฉากกับรังสีของดวงอาทิตย์ในแบบเรียลไทม์ได้อย่างสมบูรณ์แบบวิธีที่ถูกที่สุด แต่ไม่ใช่วิธีเดียวที่จะทำได้คือการติดตั้งตัวติดตามตัวหนึ่งกับตัวติดตามตัวอื่นด้วยเครื่องติดตามแสงอาทิตย์เหล่านี้ การผลิตไฟฟ้าจะเพิ่มขึ้นถึง 35% -40%
พารามิเตอร์ทางเทคนิครุ่น VE
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ใช่ | 251 |
ข้อดีของ Slewing Drive Solar Tracker
ดวงอาทิตย์เป็นเป้าหมายที่เคลื่อนที่ตลอดเวลาตัวติดตามแสงอาทิตย์แบบหมุนแกนเดี่ยวเคลื่อนที่จากตะวันออกไปตะวันตกทุกวันเพื่อรับแสงแดดมากที่สุด ในขณะที่ตัวติดตามแสงอาทิตย์แบบสองแกนจะเคลื่อนที่ไปพร้อมกับดวงอาทิตย์ตั้งแต่เช้าจรดค่ำ ไม่เพียงแต่จากตะวันออกไปตะวันตกเท่านั้น แต่ยังรวมถึงจากเหนือจรดใต้เพื่อเพิ่มการผลิตพลังงานตลอด วัน.
