จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE3 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1100/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 2,000 ชิ้นต่อเดือน |
| มอเตอร์ขับเลื่อน: | 24VDC | การทำงาน: | เพิ่มแรงบิด |
|---|---|---|---|
| ปกป้องคุณสมบัติ: | สิ่งที่ส่งมาด้วย | พิมพ์: | แกว่งไดรฟ์ |
| วัสดุ: | 42CrMo หรือ 50Mn | การรับประกัน: | 5~10 ปี |
| แอปพลิเคชัน: | อุตสาหกรรม,ระบบพลังงานแสงอาทิตย์ | สี: | ความต้องการของลูกค้า |
| แสงสูง: | Solar Tracker Small Slew Drive,VE3 Small Slew Drive,VE3 Solar Slew Drive |
||

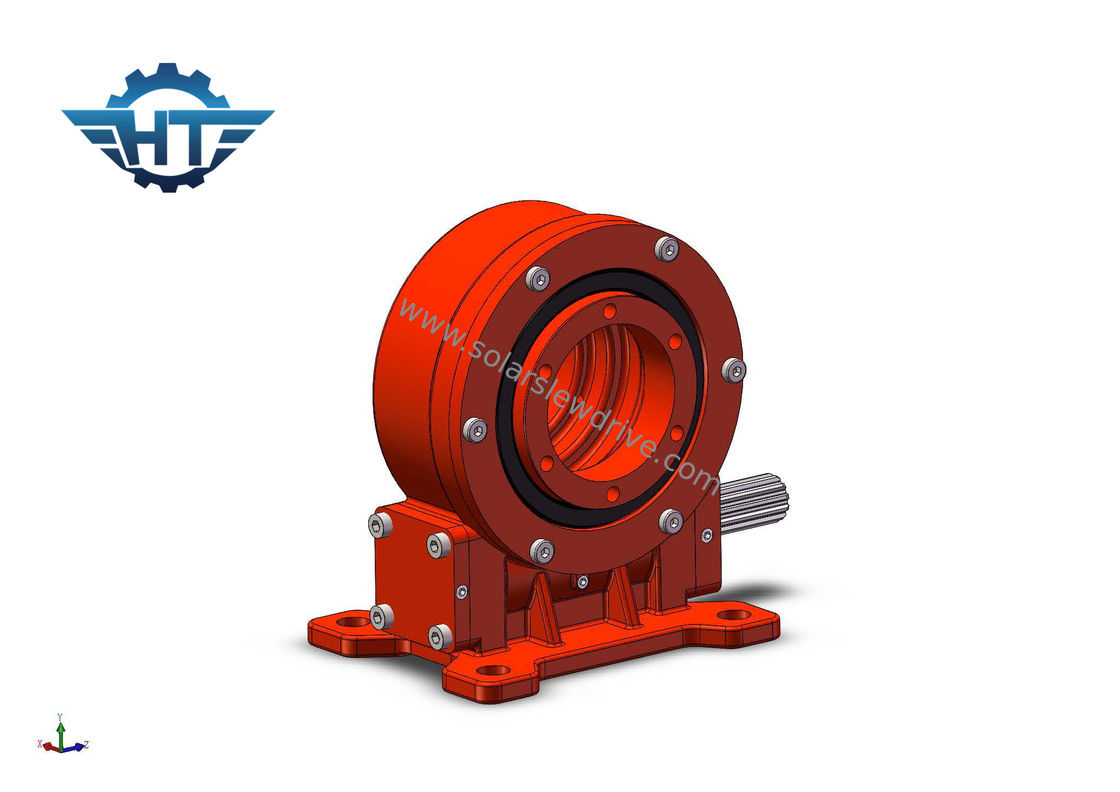

VE3 Enveloping Worm Gear แกนเดี่ยว Solar Tracker Slew Drive ขับเคลื่อนด้วยมอเตอร์เกียร์ 24 VDC
รายละเอียดกระปุกเกียร์ Slew Drive
กล่องเกียร์แบบหมุนเหวี่ยงขับเคลื่อนด้วยเทคโนโลยีหนอนนาฬิกาทรายเพื่อแรงบิดสูงสุดของเกียร์และการหมุนที่นุ่มนวลที่สุด
เราขอเสนอรุ่นไดรฟ์สลูว์ที่แตกต่างกันพร้อมความสามารถในการรับภาระโมเมนต์ที่แตกต่างกัน
ไดรฟ์เหวี่ยงมาตรฐานติดตั้งตัวเรือนแบบเปิดและเพลาตัวหนอนนาฬิกาทรายแบบล็อคตัวเองแบบเดี่ยว
เมื่ออินพุตของแหล่งพลังงานกลับคืนสู่สภาพเป็นกลาง เพลาตัวหนอนจะล็อคโหลดให้อยู่ในตำแหน่งโดยไม่ต้องใช้อุปกรณ์เบรกภายนอก
การใช้งานแบริ่งแกว่ง
การใช้งานระบบขับเคลื่อนแบบหมุนเหวี่ยงโดยทั่วไป ได้แก่ อุตสาหกรรมพลังงานแสงอาทิตย์ เครนรถบรรทุก ลิฟต์คน และอุปกรณ์ยูทิลิตี้ อุปกรณ์ต่อพ่วงไฮดรอลิก อุปกรณ์เครื่องมือน้ำมัน เครนสำหรับเดินทะเล ตัวจัดการยางรถ รถขุด และลิฟต์ยานยนต์ แต่ไดรฟ์แบบหมุนนี้ถูกนำไปใช้ในการใช้งานอื่นๆ ที่ต้องรับน้ำหนักบรรทุก และความสามารถในการหมุน
VE พารามิเตอร์ประสิทธิภาพแบริ่งติดต่อ
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดถือ (Nm) | แรงบิดเอียง (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ความแม่นยำ (องศา) | ความแม่นยำ | IP | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | ใช่ | 12กก. |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | ใช่ | 18กก. |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | ใช่ | 32กก. |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | ใช่ | 28กก. |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | ใช่ | 52กก. |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | ใช่ | 65กก. |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | ใช่ | 88 กก. |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | ใช่ | 135 กก. |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | ใช่ | 192 กก. |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | ใช่ | 251 กก. |
