จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE6 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1100 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 2,000 ชิ้นต่อเดือน |
| พิมพ์: | VE6 Worm และ Worm Gears | วัสดุ: | 42CrMo หรือ 50Mn |
|---|---|---|---|
| การรับประกัน: | 5~10 ปี | ขนาด: | 6 นิ้ว |
| ประเภทของฟัน: | ฟันเฟือง | มอเตอร์ขับเลื่อน: | ไฟฟ้ากระแสสลับ/กระแสตรง/ไฮดารูลิก |
| สี: | ความต้องการของลูกค้า | แอปพลิเคชัน: | Solar Tracker |
| แสงสูง: | ไดรฟ์แหวนแกว่งพลังงานแสงอาทิตย์เข้มข้น,ไดรฟ์แหวนแกว่งบ้าน Enlcosed,ไดรฟ์ฆ่าไฟฟ้า IP66 |
||

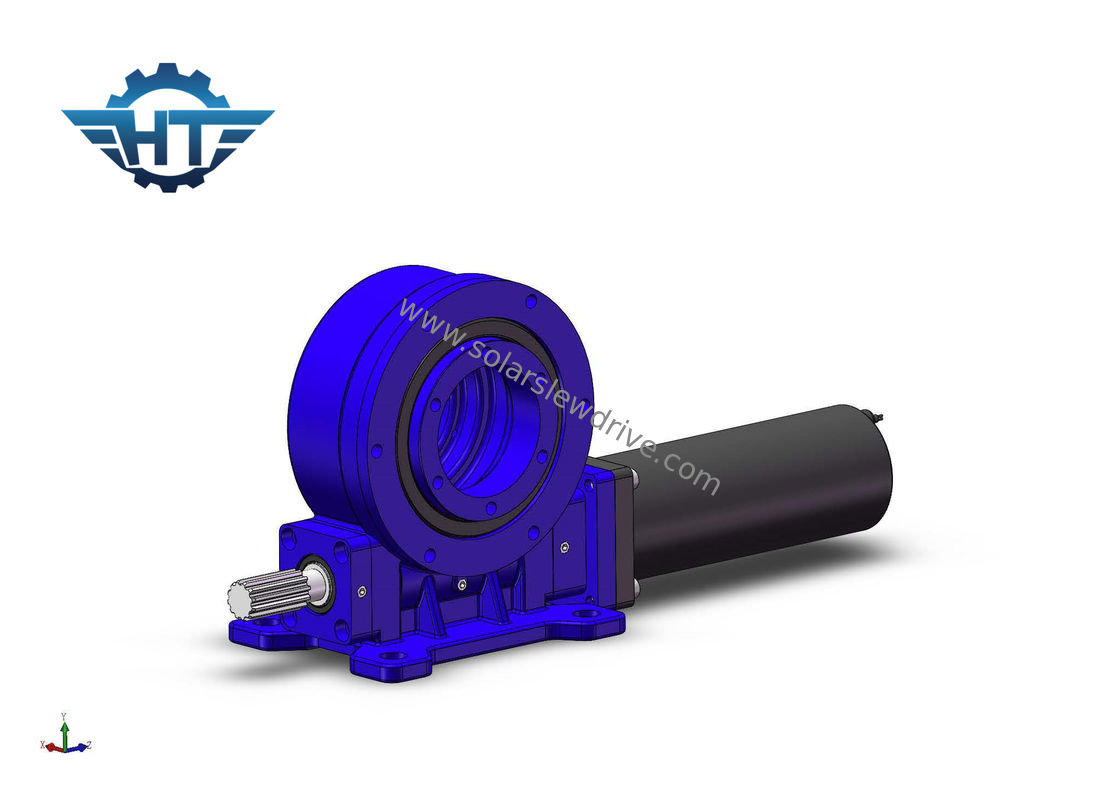

ไดรฟ์ Slew Gear Slew แบบห่อหุ้มเดี่ยว, IP66 Enlcosed House สำหรับพลังงานแสงอาทิตย์แบบเข้มข้น
Slewing Drive Gearbox คำอธิบาย
ไดรฟ์ Slew เป็นยูนิตแบบ all-in-one ที่ประกอบด้วยวงแหวนเหวี่ยง เฟือง ตัวเรือน และมอเตอร์ (แบบไฟฟ้าหรือแบบไฮดรอลิก) และได้รับการออกแบบมาสำหรับการโหลดตามแนวแกน แนวรัศมี และแบบโมเมนต์เราได้พัฒนาไดรฟ์ฟันเฟืองตัวหนอนที่มีฟันเฟืองสูงเป็นพิเศษสำหรับการใช้งานที่ต้องการความแม่นยำสูง
คุณสมบัติ
1. ขับเคลื่อนด้วยเทคโนโลยีหนอนนาฬิกาทราย (Double Enveloping) โหลดเพิ่มขึ้น ประสิทธิภาพสูงและแม่นยำ
2. ผลิตรูปแบบไดรฟ์ ขนาดรุ่น ช่วงประสิทธิภาพ ตัวเลือกการซีล และลักษณะการติดตั้งที่หลากหลาย
3. ขนาดรุ่นมาตรฐานตั้งแต่เส้นผ่านศูนย์กลาง 75 มม. ถึง 800 มม.
4. ฟันเฟือง ฟันเฟืองเกือบเป็นศูนย์
5. ล็อคตัวเอง
ตัวเลือกหลายตัวของ Worm Gear Motor Slewing Drive
1. อัตราทดเกียร์ 31:1 ถึง 150:1
2. การติดตั้งหลายแกนในแนวนอน แนวตั้ง หรือหลายแกนรวมกัน
3. หนอนตัวเดียวหรือหนอนคู่
4. ตัวเลือกมอเตอร์ไฟฟ้าหรือไฮดรอลิก
5. ที่อยู่อาศัย: เปิดหรือปิด
6. การกำหนดค่าอินพุตที่กำหนดเอง
7. การออกแบบที่กำหนดเองตามความต้องการของแอปพลิเคชัน
ข้อมูลทางเทคนิค
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดถือ (Nm) | แรงบิดเอียง (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ความแม่นยำ (องศา) | ความแม่นยำ | IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 12กก. |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 18กก. |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 32กก. |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 28กก. |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 52กก. |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 65กก. |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 88 กก. |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 135 กก. |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 192 กก. |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40～+120 | ใช่ | 251 กก. |
